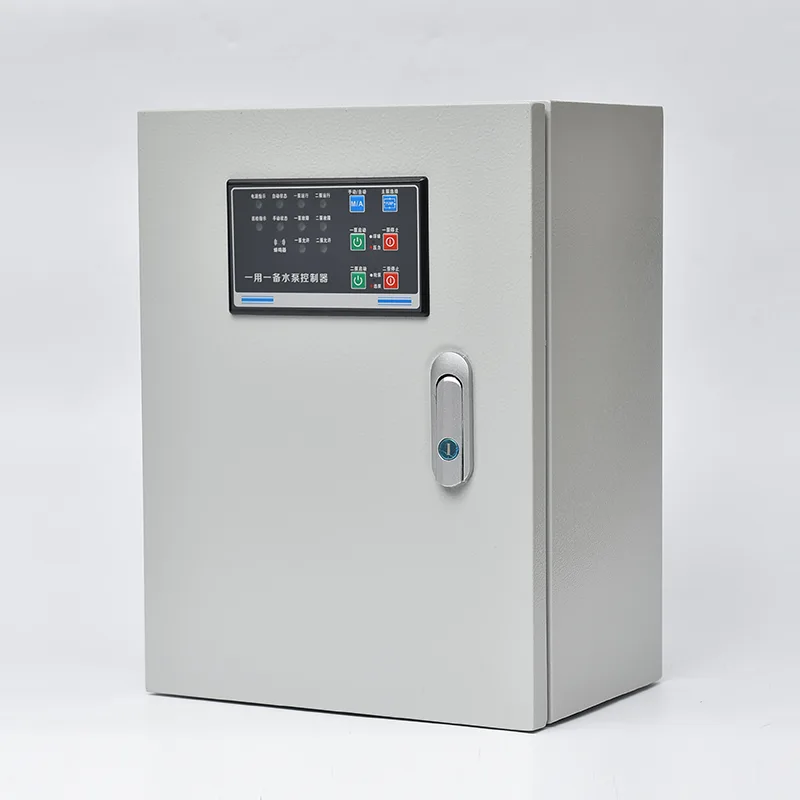

Panel Kawalan Pam Rawatan Air

Beli Panel Kawalan Pam Rawatan Air berkualiti daripada pengeluar terkemuka China CSIVEI. Ia mengintegrasikan pemutus litar masuk, penyentuh pam atau pemula lembut, geganti beban lampau, pengawal logik boleh atur cara atau pengawal pam khusus dan antara muka penderia aras dalam kepungan berdiri di lantai atau dinding tunggal. Penarafan kuasa menjangkau 0.75 kW hingga 250 kW pada 380–480 V tiga fasa. Pengesanan paras cecair menerima input daripada suis apungan, pemancar tekanan hidrostatik atau penderia ultrasonik — pengawal secara automatik memulakan pam bertugas semasa bah mengisi, membawa masuk pam bantuan jika aliran masuk melebihi kapasiti pam tunggal dan mengaktifkan output penggera peringkat tinggi jika paras terus meningkat. Fungsi gantian automatik memutarkan peranan pam utama berdasarkan jam larian atau setiap kitaran permulaan, mengimbangi haus mekanikal. Setiap litar pam dilindungi secara individu daripada beban lampau, litar pintas, kehilangan fasa dan pembalikan fasa. Perlindungan tambahan khusus untuk tugas kumbahan — seperti pemantauan kebocoran meterai, pemantauan suhu galas dan pengesanan sekatan pam melalui pemprofilan arus bawah atau beban lampau — disepadukan untuk mengatasi masalah sebelum kerosakan motor berlaku. HMI yang dipasang di pintu memaparkan paras sump, status pam, waktu operasi dan sejarah kerosakan. Komunikasi melalui Modbus RTU/TCP atau gerbang 4G pilihan membolehkan pemantauan jauh dan penyepaduan SCADA. Penutup menggunakan keluli tergalvani dengan salutan serbuk anti-karat, bertaraf standard IP55 atau IP65 untuk pemasangan luar.

Aplikasi Ideal

Daripada stesen lif kumbahan perbandaran kepada pengendalian efluen industri, Panel Kawalan Pam Rawatan Air menyediakan pengurusan pam automatik tanpa pengawasan untuk persekitaran air sisa yang paling mencabar.

Stesen Lif Kumbahan Perbandaran

Rangkaian pembetung bandar bergantung pada stesen lif untuk menaikkan air sisa dari tempat pengumpulan rendah ke sesalur graviti atau loji rawatan. Panel kawalan menguruskan satu hingga empat pam tenggelam dalam konfigurasi telaga basah, melaraskan operasi pam secara automatik kerana aliran masuk berbeza mengikut corak penggunaan harian. Output penggera peringkat tinggi bersambung ke sistem telemetri untuk pemberitahuan SCADA pusat, manakala fungsi gantian memastikan haus pam yang seimbang di seluruh armada yang dipasang.

Loji Rawatan Air Kumbahan

Di dalam loji rawatan, stesen pam mengendalikan pengambilan kumbahan mentah, pemindahan enap cemar primer, enap cemar teraktif kembali, dan pelepasan efluen yang dirawat. Panel menguruskan setiap set pam secara bebas, dengan pemantauan bersepadu untuk kebocoran pengedap dan suhu galas yang kritikal untuk mencegah kegagalan motor tenggelam dalam aplikasi tugas berterusan. Komunikasi dengan kilang SCADA menyediakan aliran masa nyata, tenaga dan data kerosakan.

Efluen Industri & Air Sisa Proses

Operasi pemprosesan makanan, kimia, tekstil dan perlombongan menjana efluen dengan ciri-ciri yang mencabar kawalan pam standard — cecair menghakis, kandungan pepejal tinggi, suhu tinggi atau bahan berserabut. Profil perlindungan motor panel boleh ditala untuk mengesan sekatan pam awal, memulakan kitaran undur dan cuba semula automatik untuk membersihkan halangan pendesak sebelum meminta campur tangan pengendali.

Stesen Pam Kompleks Komersial & Kediaman

Taman pejabat yang besar, pusat membeli-belah dan pembangunan kediaman berbilang menara yang beroperasi di bawah gred pembetung perbandaran memerlukan kawalan pam bawah tanah yang boleh dipercayai. Panel menyediakan operasi automatik sepenuhnya dengan output penggera peringkat tinggi yang disambungkan ke sistem pengurusan bangunan, memastikan tiada risiko sandaran kumbahan ke dalam ruang yang diduduki. Konfigurasi pelekap di dindingnya yang padat sesuai dengan ruang bilik tumbuhan terhad yang biasa di bawah tanah komersial.

Pengepam Air Ribut & Kawalan Banjir

Stesen air ribut yang menguruskan air larian semasa kejadian hujan lebat menghadapi tempoh terbiar yang panjang diikuti dengan aliran masuk secara tiba-tiba dan kuat. Panel menawarkan skim pengaktifan mod hujan: apabila pencetus ribut diterima daripada tolok hujan atau paras telaga meningkat, semua pam memasuki urutan permulaan keutamaan. Bergantian tugas pantas semasa pengepaman ribut berpanjangan menghalang mana-mana pam tunggal daripada menanggung beban haba penuh.

Pemasangan Jauh & Tanpa Pengawasan

Stesen pam kumbahan di luar bandar atau lokasi berselerak mendapat manfaat daripada automasi penuh panel dan keupayaan pemantauan jauh. Gerbang 4G terbina dalam atau antara muka telemetri radio menghantar status pam, paras sump dan data penggera ke pusat operasi pusat. Operator boleh mengakui penggera dan menetapkan semula perjalanan dari jauh, secara drastik mengurangkan kos dan kelewatan lawatan tapak ke stesen yang mungkin berjarak ratusan kilometer.

Teknikal Selam Dalam

Panel Kawalan Pam Rawatan Air menggabungkan penjujukan pam berasaskan aras, perlindungan motor khusus tugas kumbahan dan pengerasan alam sekitar yang teguh ke dalam pemasangan tunggal yang diuji kilang.

Pengesanan Aras dan Penjujukan Pam

Pengawal menerima satu atau beberapa isyarat tahap daripada suis apungan (diskrit, biasanya empat tahap: berhenti, mula pam utama, mula pam lag, penggera tinggi) atau input analog 4–20 mA berterusan daripada pemancar tekanan hidrostatik atau sensor ultrasonik. Apabila paras bah naik ke titik mula utama, pam tugas bermula. Jika aliran masuk melebihi kadar nyahcas pam tunggal dan paras terus meningkat ke titik mula ketinggalan, pengawal memulakan pam bantuan. Apabila paras jatuh ke titik berhenti, semua pam berhenti. Penggera peringkat tinggi dicetuskan jika bah mencapai ambang kritikal — menunjukkan aliran masuk melebihi kapasiti pam atau kegagalan pam — dan isyarat ini dihantar ke sistem telemetri sebagai penggera keutamaan. Pemasa larian boleh dikonfigurasikan memastikan pam beroperasi seketika selepas mencapai titik henti untuk mengosongkan garisan nyahcas, menghalang penyelesaian pepejal.

Gantian Automatik dan Pengurusan Tugas

Pengawal menukar penetapan pam plumbum pada setiap kitaran pam atau berdasarkan jam larian yang boleh dikonfigurasikan. Bergantian berlaku pada titik henti — selepas kitaran semasa selesai, pam seterusnya mengikut turutan menjadi petunjuk. Jika pam plumbum gagal dihidupkan atau tersandung semasa operasi, pengawal secara automatik menetapkan pam yang tersedia seterusnya sebagai plumbum dan menghidupkannya serta-merta semasa mengunci keluar pam yang rosak dan menjana penggera. Penukaran automatik ini memastikan operasi stesen berterusan tanpa campur tangan pengendali.

Perlindungan Motor Khusus Kumbahan

Di luar beban lampau standard dan perlindungan litar pintas, panel ini menggabungkan perlindungan yang disesuaikan dengan mod kegagalan pam kumbahan tenggelam. Pengesanan kebocoran meterai menggunakan sensor kekonduksian dalam ruang minyak pam atau rongga pengedap. Jika kemasukan air dikesan, panel akan menaikkan penggera — membenarkan penjadualan penyelenggaraan sebelum penggulungan motor terjejas — dan boleh dikonfigurasikan untuk menghalang pam jika kebocoran mencapai ambang kritikal. Pemantauan suhu galas menerima termistor PTC atau input PT100 yang dibenamkan dalam motor pam. Suhu berlebihan mencetuskan sama ada penggera atau perjalanan bergantung pada keterukan. Perlindungan tersumbat pam menggunakan pemprofilan arus motor: jika pengawal melihat kejatuhan arus secara tiba-tiba di bawah jalur operasi biasa, menunjukkan lampu nyalaan pendesak tersekat atau tersangkut, ia memulakan kitaran undur dan cuba semula yang boleh dikonfigurasikan (satu atau lebih arah undur pendek berjalan untuk membersihkan halangan) sebelum membimbangkan.

Kaedah Permulaan

Panel memadankan kaedah permulaan dengan saiz motor pam dan kekangan bekalan tapak. Permulaan terus dalam talian sesuai dengan pam yang lebih kecil sehingga lebih kurang 7.5 kW. Permulaan delta bintang mengurangkan kemasukan untuk pam kuasa sederhana. Pemula lembut ditetapkan untuk pam yang lebih besar di mana penurunan voltan bekalan mesti dikawal dan periksa injap slam dari permulaan mendadak perlu dielakkan. VFD digunakan di mana operasi kelajuan berubah-ubah diperlukan — contohnya, memadankan kelajuan pam dengan aliran masuk untuk mengekalkan paras telaga basah yang konsisten dan bukannya berbasikal antara titik on-off tetap.

Kawalan Kuasa dan Keselamatan

Transformer kawalan khusus membekalkan 24 VAC atau 24 VDC untuk pengawal, HMI, penderia dan litar penggera — diasingkan sepenuhnya daripada laluan kuasa motor. Butang tekan berhenti kecemasan pada pintu panel mengasingkan kuasa pam secara mekanikal. Gelung interlock keselamatan luaran menerima input daripada pengesanan gas telaga basah, interlock pintu pada kemasukan stesen pam dan perlindungan terma daripada sebarang peralatan huluan.

HMI dan Antara Muka Operator

Paparan teks atau skrin sentuh warna yang dipasang di pintu menyediakan paras bah masa nyata, status pam, jam larian, kiraan mula, arus motor dan penggera aktif dengan sejarah kerosakan yang dicap masa. Antara muka menyokong kawalan pam manual untuk penyelenggaraan, dengan pemulihan automatik selepas tamat masa boleh dikonfigurasikan untuk mengelakkan penguncian manual secara tidak sengaja. Pelarasan parameter — titik tetapan tahap, pemasa jalankan, mod gantian — dilindungi kata laluan.

Pemantauan Jauh

Standard RS485 Modbus RTU bersambung ke unit telemetri stesen pam. Gerbang awan 4G atau Ethernet pilihan menyediakan akses web dan telefon pintar terus kepada status pam, data tahap, penggunaan tenaga dan pemberitahuan tolak penggera. Output penggera sesentuh kering untuk setiap kerosakan pam dan keadaan peringkat tinggi biasa biasanya disambungkan ke sistem telemetri sebagai keutamaan berbanding sebarang penggera berasaskan rangkaian.

Kepungan dan Perlindungan Kakisan

Stesen pam kumbahan memberikan suasana yang menghakis - hidrogen sulfida, kelembapan, dan dalam beberapa kes wap kimia. Kepungan dibuat daripada keluli tergalvani dengan kemasan serbuk tahan kimia. IP55 adalah standard; IP65 dengan kemasukan kabel tertutup melalui kelenjar mampatan ditentukan untuk pemasangan luar atau terdedah. Penapis pengudaraan menggunakan media karbon teraktif di mana pendedahan H₂S adalah ketara. Semua kerja logam dalaman bersalut atau keluli tahan karat, dan PCB disalut secara konsisten terhadap lembapan dan gas menghakis.

Soalan Lazim

S1: Apakah penderia tahap yang boleh diterima oleh panel, dan berapa banyak tahap yang dikawal?

Panel menerima suis apungan (biasanya empat tahap diskret), pemancar tekanan hidrostatik (4–20 mA), atau penderia ultrasonik. Dengan apungan diskret, tahap kawalan adalah berhenti, mula pam plumbum, mula pam lag dan penggera tinggi. Dengan sensor analog, titik set ini diprogramkan terus dalam pengawal, memberikan fleksibiliti yang lebih besar dan kebolehlarasan jauh.

S2: Bagaimanakah panel mengendalikan penyumbatan pam daripada kain buruk dan pepejal?

Pengawal memantau arus motor secara berterusan. Jika arus turun dengan ketara di bawah jalur pengepaman biasa, pengawal mengenal pasti kemungkinan tersumbat dan memulakan urutan terbalik dan cuba semula automatik. Pam dijalankan sebentar secara terbalik untuk menghilangkan halangan, kemudian dimulakan semula ke hadapan. Jika percubaan berjaya dan arus menjadi normal, operasi diteruskan. Jika sekatan berterusan selepas bilangan percubaan yang dikonfigurasikan, pam dikunci keluar dan penggera dijana.

S3: Apakah yang berlaku jika pam bertugas gagal semasa operasi?

Pengawal segera menetapkan pam yang gagal sebagai tidak tersedia, memilih pam yang tersedia seterusnya dalam urutan putaran, memulakannya dan menimbulkan penggera kerosakan. Penukaran automatik ini memastikan pengepaman berterusan tanpa berlengah-lengah. Pam yang rosak kekal terkunci sehingga penggera diakui dan kesalahan itu dibersihkan.

S4: Bagaimanakah selang seli berfungsi, dan bolehkah saya menetapkannya kepada putaran berasaskan jam berjalan?

Tukar ganti pam yang bertindak sebagai plumbum selepas setiap kitaran pam lengkap, atau pada ambang jam larian yang boleh dikonfigurasikan. Putaran berasaskan jam larian menyamakan haus mekanikal dan hayat pengedap pada semua pam. Bergantian berlaku pada titik henti apabila bah kosong, jadi tiada risiko kejadian peringkat tinggi semasa pertukaran.

S5: Apakah pilihan komunikasi dan penggera jauh yang disertakan?

Panel menyediakan: sesentuh geganti bebas volt untuk penggera biasa, penggera tahap tinggi dan kerosakan pam individu (untuk sambungan telemetri berwayar keras); RS485 Modbus RTU sebagai standard untuk penyepaduan SCADA atau RTU tempatan; dan gerbang awan 4G pilihan untuk akses jauh terus melalui pelayar web atau aplikasi telefon pintar, dengan penggera pemberitahuan tolak.

S6: Bolehkah panel berjalan pada penjana sandaran?

ya. Penjujukan pam panel dan pemula lembut atau pemula delta bintang mengehadkan arus masuk, membolehkan penjana memulakan pam dalam kapasitinya. Isyarat input penjana pilihan boleh mengurangkan bilangan pam yang dibenarkan untuk berjalan serentak apabila menggunakan kuasa sandaran, menghalang beban penjana.

S7: Apakah penyelenggaraan yang diperlukan oleh panel?

Pemeriksaan visual bulanan pengedap pintu, penapis pengudaraan, dan keadaan dalaman. Pemeriksaan suku tahunan penamatan kuasa dan keadaan kontaktor. Ujian kefungsian tahunan input aras, penggera peringkat tinggi, logik gantian dan peranti keselamatan. Langkah perlindungan kakisan panel hendaklah diperiksa setiap tahun dalam persekitaran yang agresif. Penyentuh ialah item utama yang boleh diservis, dengan selang penggantian bergantung pada kekerapan kitaran pam.

Rangkaian Kumbahan Serantau — Naik Taraf Kawalan Stesen Angkat

Latar belakang

Pihak berkuasa air serantau di United Kingdom mengendalikan lebih 40 stesen lif kumbahan merentasi kawasan luar bandar dan pinggir bandar, mengumpul air sisa daripada komuniti kecil dan mengepamnya ke kerja-kerja rawatan berpusat. Banyak stesen berumur 15 hingga 25 tahun dengan panel kawalan penuaan menggunakan logik geganti suis apungan asas. Pihak berkuasa menghadapi peningkatan kos panggilan keluar untuk penyekatan dan kegagalan pam, kekurangan keterlihatan ke status stesen antara pemeriksaan berjadual, dan peningkatan kesukaran mendapatkan alat ganti.

Cabaran

Panel berasaskan geganti sedia ada tidak menawarkan pemantauan jarak jauh, tiada pengesanan tersumbat pam, dan tiada selang-seli automatik — setiap stesen menjalankan satu pam dengan siap sedia tugas manual yang memerlukan lawatan fizikal untuk ditukar. Kejadian tersumbat pada pam bertugas tidak dapat dikesan sehingga pam siap sedia juga dimaklumkan, mengakibatkan panggilan keluar kecemasan dan tumpahan kumbahan sekali-sekala. Stesen-stesen itu tersebar di seluas 1,500 kilometer persegi, menjadikan penyelenggaraan reaktif menjadi perlahan dan mahal.

Apabila pihak berkuasa merancang peningkatan sistem kawalan, panel baharu perlu dimuatkan dalam kiosk atas tanah sedia ada tanpa pengubahsuaian sivil, antara muka dengan kedua-dua suis apungan sedia ada dan penderia tahap ultrasonik baharu, dan berkomunikasi melalui rangkaian telemetri sedia ada pihak berkuasa — gabungan radio UHF dan GPRS yang memerlukan output penggera kenalan kering mudah bersama data Modbus. Spesifikasi itu juga memerlukan penggantian automatik, pengesanan penyumbatan, dan pemantauan kebocoran meterai.

Mengapa Panel Kawalan Pam Rawatan Air?

Penyelesaian panel kejuruteraan kilang menangani setiap keperluan dalam satu pakej. Panel dibina mengikut dimensi pemasangan yang tepat bagi pesawat belakang kiosk, mengelakkan sebarang kerja struktur. Pengawal menerima kedua-dua input suis apungan sedia ada dan isyarat ultrasonik 4–20 mA baharu, membolehkan stesen dinaik taraf secara beransur-ansur.

Pengesanan tersumbat pam terbukti menentukan. Percubaan awal di tiga stesen mengenal pasti bahawa banyak panggilan keluar sekatan sebenarnya adalah halangan yang terputus-putus yang membersihkan diri mereka sendiri — urutan terbalik dan cuba semula automatik panel menyelesaikannya tanpa campur tangan pengendali. Hanya sekatan berterusan yang mencetuskan penggera. Pemantauan kebocoran pengedap mengesan kemasukan lembapan dalam dua pam semasa pentauliahan, membenarkan penggantian galas pra-emptif sebelum pam digunakan untuk perkhidmatan biasa.

Output penggera telah dikonfigurasikan untuk bersambung terus dengan stesen luar telemetri UHF pihak berkuasa yang sedia ada. Digabungkan dengan data Modbus yang tersedia untuk pasukan SCADA, pihak berkuasa memperoleh pemberitahuan kerosakan mudah dan analitik stesen terperinci.

Kerahan

Empat puluh panel pasang siap, dikonfigurasikan untuk stesen dwi-pam (1.5 kW hingga 15 kW), telah dikilangkan dan diuji selama empat bulan dan dipasang oleh pasukan elektrik pihak berkuasa mengikut prosedur pentauliahan piawai. Panel termasuk pemula lembut pada pam 7.5 kW dan ke atas, kebocoran pengedap dan input pemantauan suhu galas, logik pengesanan sekatan, dan kedua-dua keserasian tahap apungan dan ultrasonik. Pelancaran berperingkat menyaksikan enam stesen dinaik taraf setiap bulan, dengan keseluruhan rangkaian siap dalam masa kurang lapan bulan.

Keputusan

●  Penyelesaian pam kecemasan dikurangkan sebanyak kira-kira 60% dalam tahun pertama, didorong oleh pembersihan automatik terbalik dan cuba semula sekatan kecil dan amaran awal daripada pemantauan kebocoran pengedap yang membenarkan penyelenggaraan terancang.

●  Waktu larian seimbang silih berganti pam merentas pam bertugas dan siap sedia buat kali pertama di kebanyakan stesen, memanjangkan pengedap mekanikal dan selang servis bearing.

●  Pasukan SCADA memperoleh keterlihatan masa nyata paras bah, status pam dan waktu larian di semua 40 stesen, menggantikan pergantungan sebelumnya pada pemeriksaan fizikal mingguan.

●  Pengendali melaporkan bahawa reka letak panel piawai merentas semua stesen memudahkan pencarian kerosakan secara mendadak, kerana setiap juruteknik mengetahui dengan tepat di mana setiap komponen dan terminal berada.

●  Pihak berkuasa sejak itu telah menerima pakai spesifikasi panel yang sama untuk 15 stesen lagi dalam program sambungan rangkaian.
