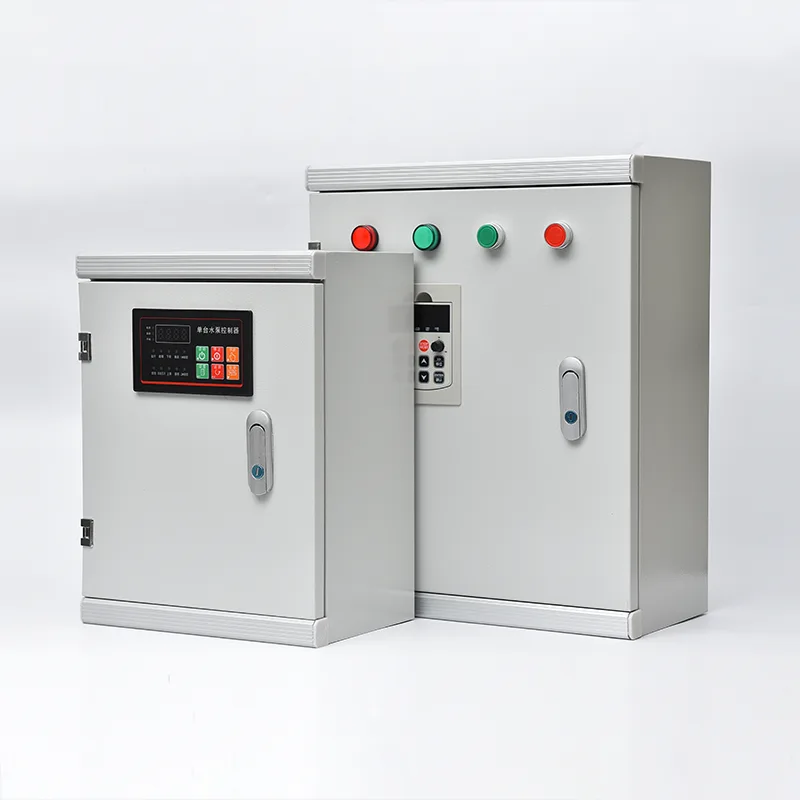

Kabinet Pusat Kawalan Motor

Sebagai pengilang profesional di  China, Csivei ingin memberikan anda Kabinet Pusat Kawalan Motor berkualiti, yang merupakan pemasangan berdiri lantai berbilang bahagian, akses hadapan dengan sistem bar bas mendatar bertaraf 400A hingga 6300A dan tahan litar pintas sehingga 100kA. Setiap bahagian menegak menerima unit berfungsi boleh ditarik balik atau tetap: DOL, delta bintang, pemula lembut atau pemula motor VFD, serta pemutus penyuap dan modul kuasa kawalan. Unit boleh ditarik balik membenarkan pemula yang rosak diasingkan, ditarik balik dan diganti dalam beberapa minit tanpa menyahtenagakan keseluruhan MCC. Pengasingan dalaman tersedia dalam Borang 2, Borang 3 atau Borang 4 mengikut IEC 61439, memisahkan bar bas daripada unit dan terminal berfungsi. Litar motor direka bentuk untuk penyelarasan Jenis 2 setiap IEC 60947-4-1, memastikan tiada kerosakan pada komponen pemula berikutan kerosakan litar pintas motor. Komunikasi melalui Profibus, Profinet, Modbus RTU/TCP atau Ethernet/IP menghantar status motor, semasa, waktu larian, tenaga dan diagnostik ke DCS atau SCADA kilang. Penutup adalah IP42 hingga IP55 bertaraf dalam keluli tergalvani dengan kemasan bersalut serbuk, sesuai untuk bilik elektrik dalaman dan persekitaran industri yang berdebu.

Aplikasi Produk

Di mana-mana berpuluh-puluh atau beratus-ratus motor mesti dikuasakan, dilindungi dan dikawal dengan pasti dari lokasi pusat, Sistem Kawalan Pam Suria menyediakan tulang belakang modular berstruktur untuk pengedaran elektrik industri.

Loji Rawatan Air & Air Sisa

Kemudahan rawatan air perbandaran dan perindustrian mengendalikan armada motor yang banyak — pam pengambilan air mentah, peniup pengudaraan, pemacu penjernih, pengendalian enap cemar, pam dos kimia dan pam pengedaran angkat tinggi — selalunya berjumlah lebih seratus motor di satu tapak. Pusat Kawalan Motor menyatukan semua penghidup dan pemacu motor ke dalam satu atau lebih bilik MCC yang terletak di tengah, dengan setiap unit berfungsi khusus untuk motor tertentu. Unit pemula jenis laci standard untuk pam dan peniup membenarkan unit yang rosak ditarik balik dan diganti dalam beberapa minit, memulihkan kesinambungan proses rawatan. Penyepaduan dengan sistem SCADA loji melalui rangkaian komunikasi berlebihan menyediakan pengendali dengan status motor masa nyata, waktu larian dan penggunaan tenaga pada setiap pemacu.

Kemudahan Minyak, Gas & Petrokimia

Kilang penapisan, loji pemprosesan gas dan kompleks petrokimia beroperasi di kawasan berbahaya dengan keperluan keselamatan yang ketat. Panel MCC untuk persekitaran ini biasanya dipasang di dalam bilik elektrik bertekanan atau dibersihkan dari kawasan proses. Litar motor direka bentuk untuk peralatan berputar kritikal — pam minyak mentah, pam pemindahan produk, pam edaran air penyejuk, motor penyejuk kipas sirip dan pemampat gas. Pengasingan dalaman Tingkatan 3 atau Tingkatan 4 memisahkan setiap unit penghidup motor daripada bar bas utama dan unit bersebelahan, menghalang kerosakan arka dalaman dalam satu penghidup daripada merambat kepada yang lain. Geganti perlindungan motor kalis letupan dan fius pengehad arus yang diperakui memastikan pengasingan selamat motor di zon terperingkat.

Penjanaan Kuasa & Loji Utiliti

Stesen kuasa terma dan hidro bergantung kepada MCC untuk mengurus sistem pacuan motor tambahan yang penting untuk penjanaan — pam suapan dandang, pam air penyejuk kondenser, kipas deras paksa dan deras teraruh, penghantar pengendalian arang batu dan pam minyak bahan api. Penarafan tahan litar pintas tinggi MCC (biasanya 65kA hingga 100kA) adalah kritikal dalam papan bantu stesen janakuasa di mana tahap kerosakan dari pengubah bantu stesen boleh menjadi teruk. Bahagian bekalan masuk yang berlebihan dengan pensuisan pemindahan automatik menyokong keperluan kuasa kritikal permulaan hitam dan penutupan unit loji.

Perlombongan & Pemprosesan Mineral

Loji pemprosesan tembaga, emas, bijih besi dan arang batu bergantung pada MCC untuk mengawal penghancur, kilang pengisar, sel pengapungan, pemacu pemekat, sistem penghantar dan pam buburan — peralatan yang kerap dimulakan di bawah beban berat dan beroperasi dalam persekitaran yang berdebu dan basah. Kepungan MCC ditentukan dengan perlindungan habuk dan lembapan yang dipertingkatkan (IP54/IP55) dan selalunya termasuk pemanas anti-kondensasi dalaman untuk pemasangan di bangunan pemprosesan yang tidak dipanaskan. Geganti perlindungan motor dengan pemodelan terma termaju memastikan bahawa kilang besar dan motor penghancur tidak tersandung tanpa perlu semasa keadaan beban proses.

Pembuatan Pulpa, Kertas & Keluli

Industri proses berterusan seperti kilang kertas dan kilang menggelek keluli mengendalikan beratus-ratus motor merentasi barisan pengeluaran yang panjang, dengan kegagalan motor berpotensi menghentikan keseluruhan talian. Panel MCC dalam kemudahan ini menggabungkan unit pemula boleh ditarik balik yang membenarkan servis litar motor tanpa menyahtenaga keseluruhan bahagian MCC — unit itu hanya diasingkan, ditarik balik dan digantikan dengan alat ganti sementara bar bas utama kekal hidup. Komunikasi bas medan dari setiap unit pemula ke DCS menyediakan diagnostik motor terperinci yang membolehkan pertukaran berjadual sebelum kegagalan yang tidak dijangka.

Perkhidmatan HVAC & Bangunan di Kemudahan Besar

Lapangan terbang, pusat konvensyen dan kompleks komersial besar menggunakan MCC untuk memusatkan kawalan semua beban motor HVAC — penyejuk, menara penyejuk, pam air sejuk, unit pengendalian udara dan kipas ekstrak asap. Penyepaduan dengan Sistem Pengurusan Bangunan membolehkan berbasikal tugas, kemunduran malam, dan kawalan yang dioptimumkan tenaga merentasi seluruh armada motor dari bilik kawalan tunggal.

Teknikal Selam Dalam

Kabinet Pusat Kawalan Motor ialah pemasangan alat suis voltan rendah yang diuji jenis yang direka bentuk untuk kawalan motor modular yang selamat dengan tumpuan pada masa operasi, perlindungan kakitangan dan kebolehselenggaraan.

Rangka Struktur dan Sistem Busbar

MCC dibina sebagai bingkai berdiri lantai berbilang bahagian daripada profil keluli tergalvani yang dilipat dan dibolt, dengan setiap bahagian biasanya 600mm, 800mm atau 1000mm lebar. Bar bas mendatar utama berjalan melalui kepanjangan penuh MCC dalam petak atas atau belakang khusus, yang dibuat daripada kuprum atau aluminium bersalut timah dan bersaiz untuk arus berterusan terkadar (400A hingga 6300A). Sambungan busbar diikat dan dikilas dengan mesin basuh Belleville untuk mengekalkan daya sentuhan ke atas kitaran haba. Bar bas menegak dalam setiap bahagian mengagihkan kuasa kepada unit berfungsi individu melalui sesentuh pegas pemalam, menghapuskan keperluan untuk sambungan berwayar antara bar bas dan setiap unit pemula. Penarafan tahan litar pintas — disahkan melalui ujian jenis — memastikan sistem bar bas dan penyokongnya boleh menahan daya elektromagnet sesuatu kerosakan tanpa ubah bentuk atau pemisahan sentuhan.

Reka Bentuk Unit Berfungsi: Tetap dan Boleh Tarik Balik

Unit pemula motor tersedia dalam konfigurasi tetap (dibolt) atau boleh ditarik balik (jenis laci). Unit boleh ditarik balik ialah tawaran standard untuk proses kritikal, membolehkan pemula diasingkan secara elektrik, ditarik balik secara mekanikal pada rel panduan dan digantikan dengan alat ganti dalam beberapa minit — tanpa menyahtenagakan keseluruhan bahagian MCC. Setiap unit boleh ditarik balik mengandungi pemutus litar bekas acuan atau pemutus suis bersatu, penyentuh berkadar tugas, geganti beban lampau elektronik, peleburan litar kawalan dan blok terminal kawalan khusus unit. Mekanisme saling kunci memastikan unit boleh ditarik balik hanya dalam kedudukan OFF dan tidak boleh dimasukkan semula di bawah beban. Pengekodan mekanikal menghalang unit satu penilaian daripada dimasukkan ke dalam slot yang bertujuan untuk penilaian yang berbeza. Untuk unit VFD atau soft-starter, kedalaman kepungan yang lebih besar dan pengudaraan yang dipertingkatkan disepadukan ke dalam format laci.

Perlindungan Motor dan Koordinasi Jenis 2

Setiap litar motor direka untuk penyelarasan Jenis 2 setiap IEC 60947-4-1. Di bawah kerosakan litar pintas terminal motor, pemutus litar atau fius membersihkan arus kerosakan tanpa kerosakan pada penyentuh atau geganti beban lampau melebihi kimpalan sentuhan ringan yang boleh dipisahkan tanpa penggantian. Ini penting untuk masa operasi proses — litar pintas motor tidak memerlukan penggantian pemula. Perlindungan beban lampau menggunakan geganti elektronik dengan kelas perjalanan yang boleh dipilih (Kelas 10, 20, 30), kehilangan fasa, ketidakseimbangan semasa dan pengesanan kerosakan bumi. Geganti perlindungan motor dengan antara muka Modbus atau Profibus menyediakan DCS dengan data keadaan terma terperinci, isyarat menghalang mula dan amaran penyelenggaraan ramalan.

Pengasingan Dalaman dan Keselamatan Kakitangan

MCC tersedia dengan peningkatan tahap pembahagian dalaman menurut IEC 61439-1/2 penilaian Borang:

● Borang 2 : unit berfungsi dipisahkan daripada bar bas, tetapi terminal mungkin berkongsi petak yang sama dengan unit

● Tingkatan 3 : semua unit berfungsi dipisahkan antara satu sama lain dan dari busbar; terminal dipisahkan daripada busbar tetapi tidak semestinya antara satu sama lain. Ini adalah spesifikasi standard untuk loji industri.

● Tingkatan 4 : pengasingan lengkap bar bas, unit berfungsi dan terminal — setiap satu dalam petaknya sendiri. Ini ditentukan untuk aplikasi kritikal tinggi dalam minyak dan gas atau industri berbahaya yang lain.

Bendungan kerosakan arka dalaman direka untuk mengubah hala tenaga arka dari operator melalui bolong pelega tekanan pada bahagian atas kepungan, diuji di bawah keadaan arka dalaman mengikut IEC 61641 jika dinyatakan. Pengatup pada sambungan bar bas ditutup secara automatik apabila unit boleh ditarik balik dialih keluar, menghalang sentuhan tidak sengaja dengan bar bas hidup.

Antara Muka Kawalan dan Pengurusan Motor Pintar

Petak kawalan khusus dalam setiap unit pemula atau di atas unit berfungsi menempatkan I/O jauh PLC, get laluan komunikasi, geganti interposing dan terminal marshalling. Larian motor, henti, kerosakan dan maklum balas status dihantar ke DCS melalui bas medan (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Geganti pengurusan motor pintar dalam setiap unit secara berterusan mengukur arus motor, voltan, kuasa, tenaga dan imbangan fasa, menghantar data ini kepada pengurusan aset loji atau platform penyelenggaraan ramalan. Ini membolehkan pengendali mengenal pasti keadaan motor yang merendahkan - meningkatkan geseran galas, kehausan pendesak atau kemerosotan belitan - sebelum ia menyebabkan perjalanan yang tidak dirancang.

Kepungan dan Penyesuaian Persekitaran

Kepungan MCC standard dibuat daripada kepingan keluli tergalvani 2.0mm dengan kemasan bersalut serbuk, mencapai perlindungan IP42 yang sesuai untuk bilik elektrik dalaman. Untuk persekitaran industri yang berdebu — lombong, loji simen, pemprosesan kayu — penutup IP54 atau IP55 dengan pengudaraan yang ditapis atau penukar haba udara-ke-udara menguruskan penyejukan dalaman sambil mengecualikan zarah bawaan udara. Untuk pemasangan luar, penutup IP65 dengan pemanas anti-kondensasi yang dikawal secara termostatik, kanopi hujan dan perkakasan keluli tahan karat tersedia. Dalam persekitaran tropika, PCB bersalut selaras dan penyambung bertutup menghalang penjejakan akibat lembapan.

Pengujian dan Jaminan Kualiti

Setiap Panel MCC menjalani program ujian penerimaan kilang yang ditetapkan: kesinambungan bar bas dan ukuran rintangan penebat; ujian suntikan primer dan sekunder bagi geganti perlindungan; penyentuh, pemula, dan simulasi fungsi saling kunci; ujian kemasukan dan pengeluaran unit boleh dikeluarkan; dan pengesahan rangkaian komunikasi. Laporan FAT penuh disampaikan dengan setiap MCC, bersama-sama dengan gambar rajah satu baris, lukisan susun atur dan manual operasi. MCC direka bentuk, dikilangkan dan diuji kepada IEC 61439-1/2, dengan penandaan CE dan UL, UKCA atau pensijilan serantau pilihan lain.

Mengapa Memilih Panel MCC Csivei?

Penyelesaian Panel MCC kejuruteraan kilang telah dipilih untuk keupayaan terbukti untuk memenuhi semua keperluan:

● Unit pemula boleh dikeluarkan standard (sehingga 250A) membenarkan penggantian pantas mana-mana pemula motor tanpa menyahtenaga keseluruhan bahagian MCC

● Perlindungan motor terkoordinasi Jenis 2 memastikan bahawa kerosakan litar pintas motor akan dibersihkan tanpa kerosakan komponen pemula

● Sistem bar bas berkadar 65kA dengan pembendungan kerosakan arka dan pengasingan dalaman Tingkatan 3 menyediakan tahap keselamatan yang diperlukan

● Geganti pengurusan motor pintar dengan komunikasi Profibus DP dalam setiap unit pemula menghantar data motor masa nyata ke SCADA — semasa, kuasa, waktu larian, bilangan permulaan, kapasiti terma yang digunakan dan penggunaan tenaga — membolehkan penjadualan penyelenggaraan ramalan

● Pendapat pemutus litar udara bersepadu berbilang bahagian, bahagian VFD untuk peniup pengudaraan, bahagian starter lembut untuk pam besar dan bahagian starter boleh tarik standard untuk beban motor am — semuanya dalam sistem bar bas biasa

Soalan Lazim

S1: Apakah perbezaan antara Sistem Kawalan Pam Suria dan papan pengedaran standard?

Papan agihan terutamanya mengagihkan kuasa ke litar akhir dengan fius atau pemutus litar tetapi biasanya tidak menyepadukan permulaan atau kawalan motor. Pusat Kawalan Motor menggabungkan pemula motor (kontaktor, beban lampau dan pemacu), perlindungan motor dan kecerdasan kawalan dalam satu pemasangan berstruktur — setiap unit berfungsi direka khusus untuk beban motor, bukan hanya litar generik. MCC juga termasuk keupayaan unit boleh ditarik balik, pengasingan busbar dan ciri komunikasi pengurusan motor komprehensif yang tidak terdapat dalam papan pengedaran.

S2: Berapakah bilangan motor yang boleh ditampung oleh satu Sistem Kawalan Pam Solar?

Nombor bergantung pada kiraan bahagian dan saiz unit. Bahagian menegak tunggal biasanya memuatkan 4 hingga 12 unit pemula motor bergantung pada penarafan kuasanya. Barisan MCC berbilang bahagian boleh memuatkan 50, 100 atau lebih motor. Jurutera aplikasi kami akan mengoptimumkan reka letak berdasarkan senarai motor dan kekangan tapak anda.

S3: Apakah kelebihan unit boleh dikeluarkan berbanding unit tetap?

Unit boleh ditarik balik (jenis laci) membenarkan pemula yang rosak diasingkan, dikeluarkan secara fizikal daripada MCC dan digantikan dengan alat ganti — semuanya dalam beberapa minit dan tanpa menyahtenagakan keseluruhan bahagian MCC. Bar bas utama kekal hidup dan litar motor lain terus beroperasi. Ini penting untuk industri proses berterusan di mana masa henti yang tidak dirancang pada satu motor tidak boleh mengalir. Unit tetap adalah kos yang lebih rendah tetapi memerlukan bahagian MCC dinyahtenaga untuk penggantian pemula.

S4: Apakah maksud pengasingan Tingkatan 2, Tingkatan 3 dan Tingkatan 4?

Ini merujuk kepada tahap pembahagian dalaman mengikut IEC 61439-1/2. Borang 2 memisahkan unit berfungsi daripada busbar. Borang 3 menambah pemisahan antara unit fungsi individu. Borang 4 juga memisahkan terminal antara satu sama lain dan daripada unit berfungsi lain. Borang yang lebih tinggi memberikan keselamatan yang lebih tinggi semasa penyelenggaraan dan mengandungi kerosakan arka dengan lebih berkesan, tetapi kos yang lebih tinggi. Kami akan mengesyorkan borang yang sesuai berdasarkan falsafah operasi dan penyelenggaraan anda.

S5: Apakah rating litar pintas yang saya perlukan untuk MCC saya?

Ini ditentukan oleh arus kerosakan prospektif pada titik di mana MCC bersambung, yang bergantung pada penarafan kVA pengubah hulu, impedans dan galangan kabel. Pemasangan industri biasa memerlukan 50kA atau 65kA pada 400V. Stesen janakuasa dan papan tambahan loji proses besar mungkin memerlukan 80kA atau 100kA. Kami akan menganalisis data sistem anda dan menentukan penilaian yang betul.

S6: Bagaimanakah MCC berkomunikasi dengan sistem DCS atau SCADA kami?

Setiap unit pemula motor atau kumpulan unit termasuk antara muka komunikasi — biasanya Profibus DP, Profinet, Modbus RTU/TCP atau Ethernet/IP — yang bersambung ke rangkaian kawalan loji anda. Status motor (berjalan, berhenti, tersandung), data semasa, tenaga dan diagnostik dihantar secara berterusan. DCS boleh menghidupkan/menghentikan motor dari jauh dan menerima pemberitahuan penggera.

S7: Bolehkah MCC dilanjutkan pada masa hadapan?

ya. MCC direka bentuk untuk diperluaskan pada kedua-dua hujung barisan. Kami mengesyorkan memasukkan bahagian menegak ganti atau slot unit ganti dalam susunan awal jika penambahan motor masa hadapan dirancang. Melanjutkan MCC sedia ada memerlukan pemadanan penarafan bar bas asal dan reka bentuk, jadi mengekalkan pengeluar asal adalah penting untuk keserasian.

S8: Apakah penyelenggaraan yang diperlukan oleh Panel MCC?

Penyelenggaraan yang disyorkan termasuk: tinjauan pengimejan terma tahunan bagi sambungan busbar dan titik penamat; ujian fungsi interlock unit boleh ditarik balik dan mekanisme pengatup; pengesahan tetapan geganti perlindungan dan fungsi perjalanan; pembersihan penapis pengudaraan; dan pemeriksaan kedap pintu dan gasket. Jadual penyelenggaraan terperinci disediakan dalam manual operasi.
