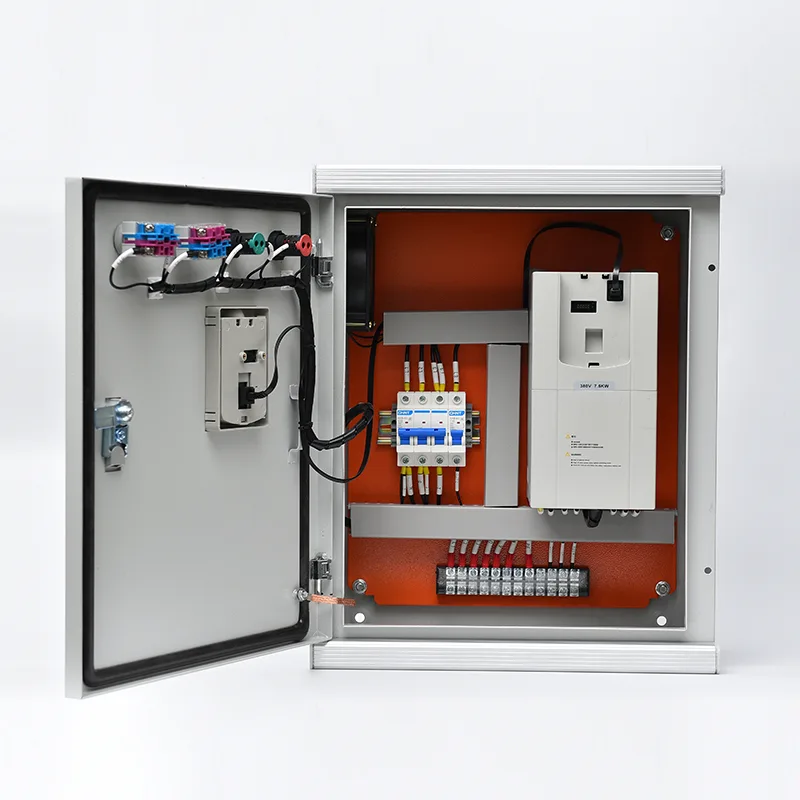

Panel Kawalan VFD

Ditempatkan dalam kepungan yang dibina khas bertaraf IP42 hingga IP65, kabinet ini menyepadukan unit pemacu frekuensi berubah-ubah dengan semua infrastruktur kuasa dan kawalan yang diperlukan: pengasingan sesalur masuk, reaktor talian dan beban untuk tebatan harmonik dan perlindungan kabel motor, peleburan input atau perlindungan pemutus litar, penapis dV/dt keluaran atau penapis sinus seperti yang diperlukan, dan suite perlindungan motor yang lengkap. Penarafan kuasa menjangkau dari 0.75kW hingga lebih 630kW merentasi kelas voltan standard (380V, 400V, 480V, 690V). VFD itu sendiri ialah pemacu kawalan vektor berprestasi tinggi yang memberikan tork penuh pada kelajuan sifar, dengan pengoptimuman tenaga automatik dan pengawal PID bersepadu untuk peraturan tekanan, aliran atau suhu. Papan kekunci HMI atau skrin sentuh yang dipasang di pintu menyediakan kawalan setempat, akses parameter dan maklumat diagnostik, manakala port komunikasi Modbus RTU/TCP, Profibus, Profinet atau Ethernet/IP membolehkan penyeliaan jauh dan penyepaduan ke dalam sistem automasi seluruh tumbuhan. Pilihan pintasan manual — menggunakan penyentuh atau suis pemindahan bersepadu — membenarkan operasi motor terus daripada bekalan sesalur untuk mengekalkan kesinambungan proses semasa servis pemacu. Fungsi perlindungan menyeluruh meliputi litar pintas, beban lampau, voltan lampau, voltan terkurang, kehilangan fasa, kerosakan bumi, gerai motor dan suhu berlebihan, dengan semua peristiwa perjalanan direkodkan untuk analisis penyelenggaraan.

Aplikasi Produk

Di mana-mana sahaja peralatan yang dipacu motor mendapat manfaat daripada kawalan kelajuan, kecekapan tenaga dan permulaan yang lembut, Panel Kawalan VFD menyediakan penyelesaian pemanduan yang lengkap dan pra-kejuruteraan untuk aplikasi industri dan infrastruktur.

Stesen Pam Air & Air Sisa

Bekalan air perbandaran dan loji rawatan kumbahan mengendalikan pam besar dengan permintaan yang berubah-ubah sepanjang hari. Panel Kawalan VFD yang memacu lubang gerudi, penggalak atau pam pemindahan memodulasi kelajuan motor untuk mengekalkan tekanan atau aliran air yang berterusan tanpa injap pendikit — biasanya mencapai 20% hingga 40% penjimatan tenaga berbanding dengan operasi terus dalam talian berkelajuan tetap. Keupayaan permulaan lembut menghilangkan tukul air dalam saluran paip yang panjang dan mengurangkan tekanan mekanikal pada pendesak pam, aci dan gandingan. Dalam aplikasi air sisa, tanjakan automatik menghalang limpahan surcaj semasa aliran masuk puncak cuaca basah. Konfigurasi sedia redundansi membenarkan penukaran pam tugas/siap sedia.

Kipas & Peniup Industri

Kipas empar dan paksi besar di stesen janakuasa, loji simen, lombong dan kemudahan pembuatan adalah calon VFD yang ideal. Kabinet membolehkan kawalan aliran udara yang tepat untuk udara pembakaran, ekzos, pengekstrakan habuk, atau penyejukan proses tanpa ram masuk atau kehilangan pendikitan peredam. Kawalan VFD terhadap kipas aruh-aruh dan deras-terpaksa dalam dandang dan relau memberikan penjimatan tenaga utama sambil mengekalkan nisbah udara-ke-bahan api yang optimum. Pengekstrakan asap dan kipas pengalihudaraan terowong mendapat manfaat daripada ciri penggantian anggota bomba kabinet, yang membolehkan operasi kecemasan terus dalam talian tanpa mengira status VFD.

Sistem Pemampat & Penyejukan

Pemampat skru, salingan dan emparan dalam penyejukan industri, pengasingan udara, dan aplikasi gas proses beroperasi dengan paling cekap pada beban bahagian apabila dikawal kelajuan. Panel Kawalan VFD melaraskan kelajuan motor pemampat untuk memadankan permintaan penyejukan atau proses yang berubah-ubah, mengekalkan tekanan sedutan atau pelepasan yang tepat sambil mengelakkan kehilangan tenaga berbasikal beban/punggah. Kawalan PID bersepadu dengan maklum balas transduser tekanan menyediakan peraturan yang ketat, dan kawalan tanjakan pecutan mengehadkan lonjakan arus permulaan pada sistem elektrik loji.

Penghantar, Penghancur & Pengendalian Bahan

Penghantar melombong, penghancur agregat dan sistem pengendalian bahan pukal menuntut tork permulaan yang tinggi dan pecutan terkawal untuk mengelakkan gelinciran tali pinggang, kejutan mekanikal dan tumpahan bahan. Panel Kawalan VFD memberikan tork penuh dari kelajuan sifar dengan tanjakan pecutan boleh atur cara, melindungi kotak gear, gandingan dan sambungan tali pinggang. Dalam aplikasi penghancur, fungsi had semasa VFD dan perlindungan gerai melindungi motor daripada keadaan beban bahan yang tersekat.

Sistem Air Sejuk & Penyejuk HVAC

Sistem HVAC loji pusat dengan berbilang penyejuk, menara penyejuk, dan pam edaran air menggunakannya untuk memodulasi aliran berdasarkan beban bangunan. Pam air sejuk sekunder yang bertindak balas kepada tekanan berbeza, kawalan kelajuan kipas menara penyejuk untuk suhu air pemeluwap optimum, dan modulasi pam air pemeluwap semuanya mendapat manfaat daripada kawalan VFD bersepadu kabinet dengan sambungan BMS melalui BACnet atau Modbus.

Pengairan & Pengepam Pertanian

Sistem pengairan pusat, titisan dan pengairan banjir berskala besar memerlukan kadar penghantaran air yang berubah-ubah sepanjang musim tanam. Panel VFD di stesen pam membolehkan pengendali memilih kadar aliran melalui potensiometer ringkas, HMI, atau isyarat telemetri jauh — memadankan keluaran pam dengan tepat kepada permintaan air tanaman dan peruntukan air yang tersedia.

Teknikal Selam Dalam

Kabinet VFD menyepadukan pemacu frekuensi berubah-ubah dengan semua pengurusan kuasa, perlindungan dan subsistem kawalan — memberikan penyelesaian permulaan dan kawalan kelajuan motor yang lengkap dalam satu kepungan yang telah diuji terlebih dahulu.

Laluan Kuasa Utama dan Perlindungan Litar

Bekalan tiga fasa yang masuk bersambung kepada pengasing utama atau pemutus litar bekas acuan yang dinilai untuk arus beban penuh kabinet serta kehilangan pemacu. Gabungan input menyediakan perlindungan berkadar semikonduktor (aR) untuk peringkat penerus VFD, dengan penyelarasan I²t memastikan pembersihan fius sebelum kerosakan diod semasa kerosakan dalaman. Reaktor talian atau pencekik pautan DC disertakan sebagai standard untuk mengurangkan herotan arus harmonik input dan melindungi kapasitor bas DC pemacu daripada pancang voltan bahagian bekalan. Untuk pemasangan dengan herotan harmonik latar belakang yang ketara atau keperluan sambungan utiliti yang menuntut, penapis harmonik pasif atau penerus bahagian hadapan aktif boleh dipilih.

Teknologi Pemacu VFD

Inti kabinet ialah VFD kawalan vektor berprestasi tinggi yang menggunakan modul kuasa IGBT generasi keenam dan teras kawalan DSP atau FPGA berkelajuan tinggi. Mod kawalan vektor gelung terbuka dan gelung tertutup tersedia — gelung terbuka untuk tugas pam dan kipas standard, gelung tertutup dengan maklum balas pengekod untuk aplikasi tork tinggi, kelajuan rendah seperti penyemperit atau angkat. Pemacu mengeluarkan bentuk gelombang termodulat lebar nadi dengan frekuensi pensuisan yang dioptimumkan secara automatik, seimbang antara hingar akustik motor dan kehilangan pemacu. Ciri pemacu utama termasuk:

●  Peningkatan tork automatik dan pampasan gelinciran untuk operasi berkelajuan rendah yang stabil

●  Keupayaan mula terbang untuk menangkap motor meluncur tanpa tersandung

●  Kekerapan langkau boleh atur cara untuk mengelakkan resonans mekanikal

●  Pengawal PID bersepadu dengan tanjakan titik tetap, logik tidur/bangun dan maklum balas dwi saluran untuk aplikasi pementasan pam

Penapisan Output dan Perlindungan Motor

Bergantung pada jarak kabel antara kabinet dan motor, penapisan output disertakan:

Penapis dV/dt: mengehadkan masa kenaikan voltan dan voltan puncak pada terminal motor untuk kabel berjalan sehingga lebih kurang 100–150m

Penapis sinus: menyediakan bentuk gelombang hampir sinusoidal untuk larian kabel melebihi 150m dan untuk aplikasi pam tenggelam di mana penebat belitan motor sensitif kepada tekanan voltan

Penyentuh output untuk pemilihan motor tugas/siap sedia disepadukan jika perlu. Fungsi perlindungan motor — beban lampau haba, kehilangan fasa, ketidakseimbangan semasa, pengesanan gerai, beban terkurang (lari kering) dan kerosakan bumi — berjalan secara berterusan dalam perisian pemacu dan ditambah dengan geganti beban lampau luaran apabila dinyatakan.

Konfigurasi Pintasan dan Kesinambungan Proses

Litar pintasan manual — dibina dengan penyentuh berkadar duti atau suis pemindahan yang saling berkunci secara mekanikal — membenarkan motor dihidupkan terus daripada bekalan utama manakala VFD diasingkan untuk diservis. Pintasan direka untuk pemindahan off-load: motor mesti dihentikan sebelum bertukar antara mod VFD dan pintasan. Jalinan elektrik dan mekanikal bersepadu menghalang penyuapan balik kuasa sesalur secara tidak sengaja ke dalam terminal keluaran pemacu, yang akan menyebabkan kerosakan besar. Konfigurasi pintasan automatik pilihan menggunakan geganti logik boleh atur cara atau PLC kecil untuk menguruskan pemindahan pemacu ke utama yang lancar pada perjalanan VFD, mengekalkan kesinambungan proses dalam aplikasi kritikal.

Konfigurasi Berbilang Motor dan Disegerakkan

Untuk aplikasi di mana berbilang motor mesti berkongsi pemacu tunggal (tugas berurutan), kabinet menyertakan penyentuh output per-motor dengan logik penjujukan berasaskan PLC. Untuk aplikasi berbilang motor yang memerlukan kelajuan disegerakkan — seperti penghantar berkembar atau pemeluwap sejukan udara berbilang kipas — penyongsang keluaran individu dipacu daripada bas DC biasa atau disegerakkan melalui komunikasi antara pemacu berkelajuan tinggi, dengan kelajuan induk/hamba dan kawalan tork.

Antara Muka Kawalan, Komunikasi dan HMI

Antara muka pengendali yang dipasang di pintu menyediakan permulaan/henti tempatan, rujukan kelajuan (melalui potensiometer atau kemasukan pad kekunci), pemilihan mod (VFD/Pintas/Mati), dan petunjuk status sistem. Skrin sentuh HMI grafik tersedia untuk aplikasi berbilang motor atau gelung proses yang kompleks, memaparkan parameter operasi masa nyata, data aliran, log penggera dan metrik penggunaan tenaga.

Port komunikasi menyokong semua protokol industri utama: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP dan BACnet. Pemacu mendedahkan set data yang komprehensif — kelajuan, arus, tork, kuasa, voltan bas DC, suhu, waktu larian dan penggunaan tenaga — kepada SCADA, DCS atau BMS penyeliaan. Arahan rujukan mula/henti jauh dan kelajuan diterima, dengan tamat masa degupan jantung dan strategi sandaran boleh dikonfigurasikan jika komunikasi terputus.

Kepungan dan Reka Bentuk Persekitaran

Kabinet berdiri di lantai diperbuat daripada kepingan bergalvani atau keluli tahan karat 1.5mm hingga 2.0mm, dikimpal secara berterusan dan bersalut serbuk. Penarafan perlindungan dari IP42 hingga IP65 sesuai dengan keadaan tapak:

●  IP42/IP43: bilik elektrik dalaman dan pusat kawalan motor

●  IP54/IP55: persekitaran industri yang terdedah kepada habuk, stesen pam dan lokasi separa terdedah

●  IP65: pemasangan luar dengan pendedahan hujan dan habuk

Pengurusan terma menggunakan gabungan perolakan semula jadi yang dikira, pengudaraan udara paksa yang ditapis dengan kipas terkawal suhu, dan, dalam pemasangan berkuasa tinggi atau ambien tinggi, penukar haba udara ke udara atau unit penyaman udara. Kenaikan suhu dalaman kabinet disahkan melalui pengiraan terhadap suhu operasi maksimum pengeluar VFD, biasanya 40°C hingga 50°C ambien bergantung pada penurunan nilai.

Pengujian dan Pensijilan

Setiap Kabinet VFD menjalani ujian penerimaan kilang yang ditetapkan: kesinambungan litar kuasa dan rintangan penebat, muat naik dan pengesahan parameter VFD terhadap jadual parameter yang diluluskan, kawalan pendawaian titik-ke-titik, simulasi berfungsi mula/berhenti, kawalan kelajuan, pemindahan pintasan (jika dipasang), dan pengesahan saling kunci keselamatan. Dokumentasi FAT penuh disediakan. Kabinet direka bentuk dan dibina mengikut IEC 61439-1/2, dengan semua komponen bertanda CE dan pensijilan UL tersedia jika diperlukan.

Soalan Lazim

S1: Apakah perbezaan antara membeli VFD dan Panel Kawalan VFD?

VFD kendiri memerlukan komponen tambahan untuk pemasangan lengkap: pemutus litar hulu atau fius, reaktor talian dan beban, penapis keluaran untuk larian kabel yang panjang, litar pintasan jika kesinambungan proses diperlukan semasa perkhidmatan pemacu, dan kepungan dengan pengurusan terma. Panel Kawalan VFD menyepadukan semua ini — pra-kejuruteraan, pra-wayar dan pra-ujian — ke dalam satu pemasangan. Ini menghapuskan reka bentuk di tapak yang tidak diketahui, mengurangkan masa pemasangan dan menyediakan satu titik jaminan untuk sistem pemacu motor yang lengkap.

S2: Apakah penarafan kuasa dan voltan yang tersedia?

Konfigurasi standard meliputi 0.75kW hingga 630kW merentasi bekalan tiga fasa 380V, 400V, 480V dan 690V. Penarafan kuasa yang lebih tinggi tersedia atas permintaan. Setiap kabinet dibina untuk data papan nama motor khusus yang anda berikan — kuasa, voltan, arus beban penuh dan tugas.

S3: Sejauh manakah kabel motor boleh berjalan di antara kabinet dan motor?

Had panjang kabel bergantung pada penapisan output yang dipasang. Tanpa penapisan, pengeluar VFD biasanya mengehadkan larian kabel kepada 50m. Penapis dV/dt memanjangkan ini kepada kira-kira 150m. Penapis sinus membolehkan kabel berjalan melebihi 300m dan amat disyorkan untuk pam tenggelam dan motor dengan penebat belitan yang tidak diketahui atau berumur. Kami akan memilih penapis keluaran yang sesuai berdasarkan data pemasangan anda.

S4: Bolehkah kabinet mengawal berbilang motor?

Ya, dalam beberapa konfigurasi: tugas berurutan (satu VFD, berbilang motor, hanya satu berjalan pada satu masa dengan penyentuh output memilih motor aktif), berbilang motor segerak (berbilang VFD dalam satu kabinet berkongsi bas DC atau berkomunikasi untuk padanan kelajuan induk/hamba), atau kawalan bebas (berbilang VFD bebas dalam satu kabinet yang lebih besar). Beritahu kami permohonan anda dan kami akan merekayasa topologi yang betul.

S5: Bagaimanakah Panel Kawalan VFD berintegrasi dengan kilang saya SCADA atau DCS?

Port komunikasi VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP atau BACnet — bersambung terus ke sistem penyeliaan anda. Semua data operasi, penggera dan diagnostik tersedia. Kawalan dua hala (mula/berhenti jauh, rujukan kelajuan) disokong, dengan tingkah laku kehilangan komunikasi yang boleh dikonfigurasikan untuk memastikan operasi selamat jika rangkaian gagal.

S7: Apakah penyelenggaraan yang diperlukan oleh kabinet?

Penyelenggaraan rutin adalah mudah: pembersihan separuh tahunan atau penggantian penapis pengudaraan, pemeriksaan termografi tahunan bagi penamatan kuasa, dan ujian kefungsian tahunan litar pintasan dan interlock keselamatan. VFD itu sendiri mempunyai hayat perkhidmatan tertentu untuk kapasitor pautan DC dan kipas penyejuknya — biasanya 5 hingga 10 tahun bergantung pada keadaan operasi — dan ini adalah komponen yang boleh diganti. Jadual penyelenggaraan penuh didokumenkan dalam manual operasi.

S8: Bolehkah kabinet beroperasi dalam persekitaran yang berdebu atau bersuhu tinggi?

ya. Penarafan perlindungan kepungan dan strategi pengurusan terma dipilih berdasarkan keadaan tapak anda. Untuk persekitaran berdebu, IP55 atau IP65 dengan penapis pengambilan penapisan halus ditentukan. Untuk suhu ambien melebihi 40°C, penurunan VFD, penyaman udara kabinet atau penukar haba udara-ke-air memastikan keadaan dalaman yang selamat. Kami akan menilai data tapak anda semasa fasa kejuruteraan dan mencadangkan pengerasan alam sekitar yang sesuai.

Tumpuan Pelanggan M5

Utiliti Air Serantau — Program Pemodenan Stesen Pam

Latar belakang

Sebuah utiliti air serantau di Amerika Selatan mengendalikan lebih daripada 60 lubang gerudi dan stesen pam penggalak merentasi rangkaian pengedarannya, memberi perkhidmatan kepada penduduk kira-kira dua juta. Banyak stesen pam berusia beberapa dekad, menggunakan pemula terus dalam talian berkelajuan tetap dengan injap pendikit untuk kawalan aliran. Utiliti itu menghadapi peningkatan kos tenaga, kegagalan pam dan kerja paip yang kerap akibat penukul air dan tekanan mekanikal, dan kesukaran yang semakin meningkat untuk mendapatkan alat ganti untuk perkakasan kawalan usang.

Cabaran

Utiliti itu memilih untuk memodenkan stesen pamnya dengan kawalan VFD dalam program berperingkat, menyasarkan 20 stesen terbesar dahulu. Setiap stesen memaparkan profil yang serupa: dua hingga empat set pam bertugas/siap sedia (45kW hingga 200kW), larian kabel motor yang panjang (selalunya melebihi 150m ke pam lubang gerudi tenggelam), persekitaran separa luar yang berdebu di lokasi terpencil, dan sokongan elektrik di tapak terhad untuk penyelenggaraan sistem yang kompleks.

Kekangan khusus termasuk:

●  Penyelesaian VFD terpaksa menampung larian kabel yang panjang ke pam tenggelam tanpa merendahkan penebat belitan motor

●  Pintas manual adalah wajib untuk mengekalkan bekalan air semasa servis VFD, kerana banyak stesen tidak mempunyai lebihan pam siap sedia

●  Keupayaan pemantauan jarak jauh adalah penting untuk mengurangkan lawatan tapak yang mahal

●  Pemasangan elektrik perlu disiapkan oleh kontraktor tempatan dengan pengalaman pentauliahan VFD yang minimum

Mengapa Memilih Panel Kawalan VFD Kami?

Selepas menilai kedua-dua pengubahsuaian VFD sumber komponen dan Panel Kawalan VFD bersepadu, utiliti memilih pendekatan kabinet. Faedahnya jelas:

●  Setiap kabinet adalah kejuruteraan kilang dengan penapis sinus output dipadankan dengan panjang kabel dan jenis penebat motor tertentu, menghapuskan sebarang risiko kerosakan belitan motor daripada pancang voltan gelombang yang dipantulkan

●  Litar pintasan manual bersepadu, berwayar dan diuji, memberikan keyakinan utiliti bahawa bekalan air akan diteruskan semasa sebarang acara perkhidmatan VFD

●  HMI yang dipasang di pintu dan VFD berparameter sepenuhnya dimuatkan di kilang dengan data lengkung pam, tetapan kawalan tekanan PID dan ambang perlindungan standard utiliti — membolehkan kontraktor tempatan mentauliahkan setiap kabinet dengan hanya menyambungkan bekalan sesalur, motor pam dan transduser tekanan

●  Modul pemantauan jauh GPRS/4G dalam setiap kabinet menghantar data operasi — aliran, tekanan, penggunaan tenaga, waktu operasi, status penggera — terus ke platform SCADA pusat utiliti

Penutup berkadar IP55 dengan salur masuk penapisan halus dan kanopi pelindung matahari sesuai dengan persekitaran stesen pam terdedah yang berdebu

Kerahan

Dua puluh Kabinet VFD (45kW hingga 200kW) telah dihasilkan, setiap satu dengan penapis sinus keluaran, pintasan manual, penutup IP55, telemetri jauh GPRS dan kawalan tekanan PID yang telah dikonfigurasikan sebelumnya. Kabinet telah dihantar sebagai unit lengkap yang diuji kilang. Kontraktor elektrik tempatan memasang dan menugaskan kabinet mengikut urutan sepanjang program 10 bulan. Sokongan pentauliahan jauh disediakan oleh jurutera pengeluar melalui pautan video untuk tiga stesen pertama; stesen berikutnya telah ditauliahkan secara bebas oleh pasukan tempatan menggunakan dokumentasi piawai.

Keputusan

Penggunaan tenaga di seluruh 20 stesen moden dikurangkan sebanyak purata 32% berbanding operasi injap pendikit sebelumnya, dengan VFD memadankan kelajuan pam dengan tepat dengan permintaan sistem.

Kos penyelenggaraan pam dan kerja paip menurun dengan ketara: peristiwa tukul air telah dihapuskan, dan hayat galas dan pengedap pam dilanjutkan melalui tanjakan permulaan lembut.

Tiada satu kegagalan penebat motor berlaku di 20 stesen dengan kabel berjalan sehingga 250m, mengesahkan spesifikasi penapis sinus.

Pasukan operasi pusat utiliti itu kini memantau kesemua 20 stesen daripada satu papan pemuka SCADA, menerima penggera SMS automatik untuk sebarang perjalanan pam atau sisihan tekanan — mengurangkan lawatan tapak reaktif sebanyak lebih 60%.

Kejayaan fasa pertama telah mendorong utiliti untuk melanjutkan program ke baki 40 stesen pam, menyeragamkan pada spesifikasi Kabinet VFD yang sama dan membolehkan latihan penyelenggaraan seragam dan inventori alat ganti merentas seluruh rangkaian.
