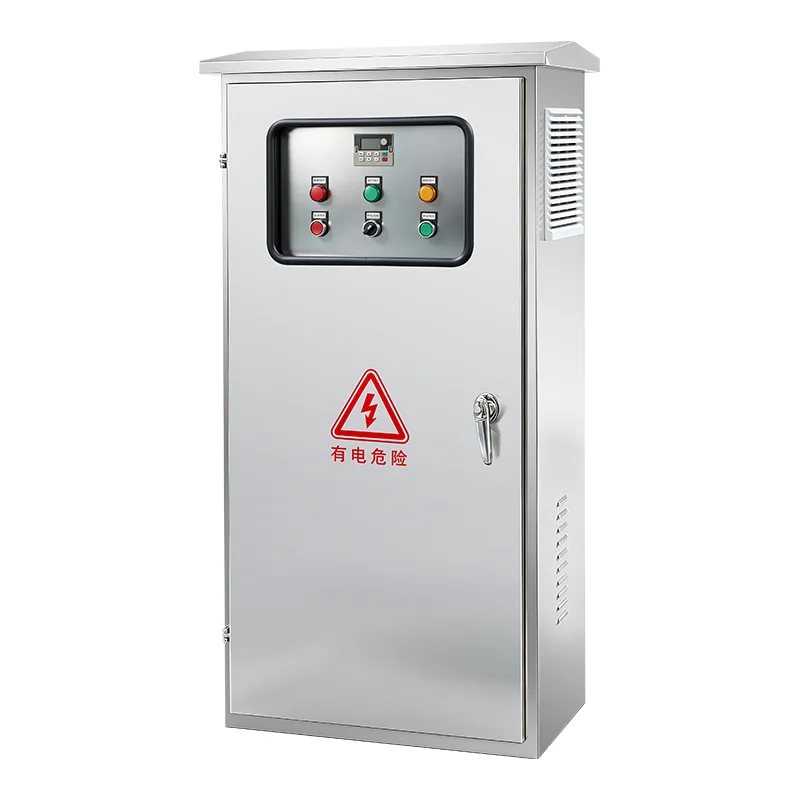

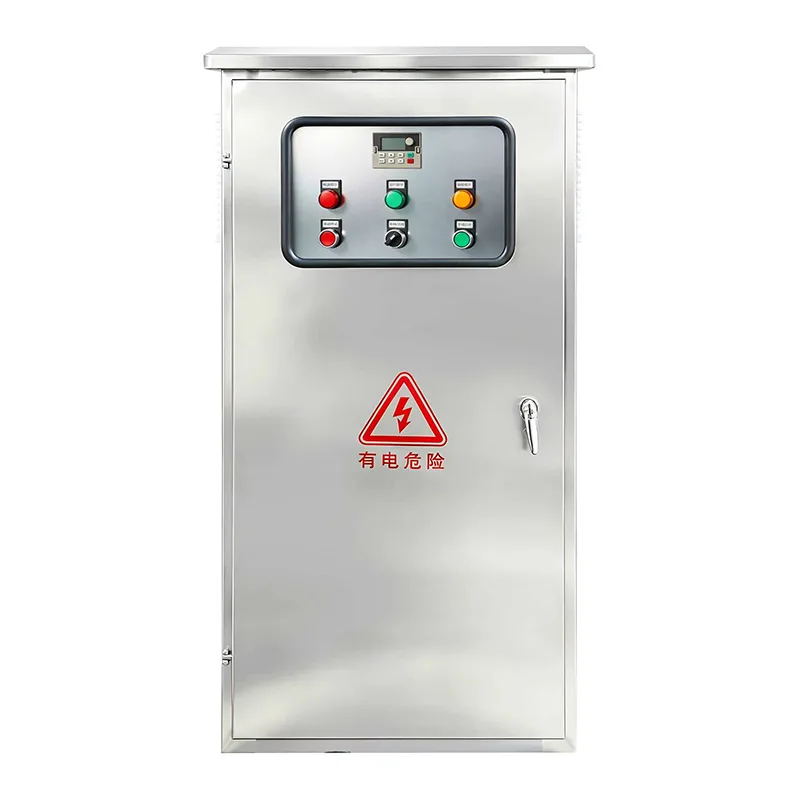

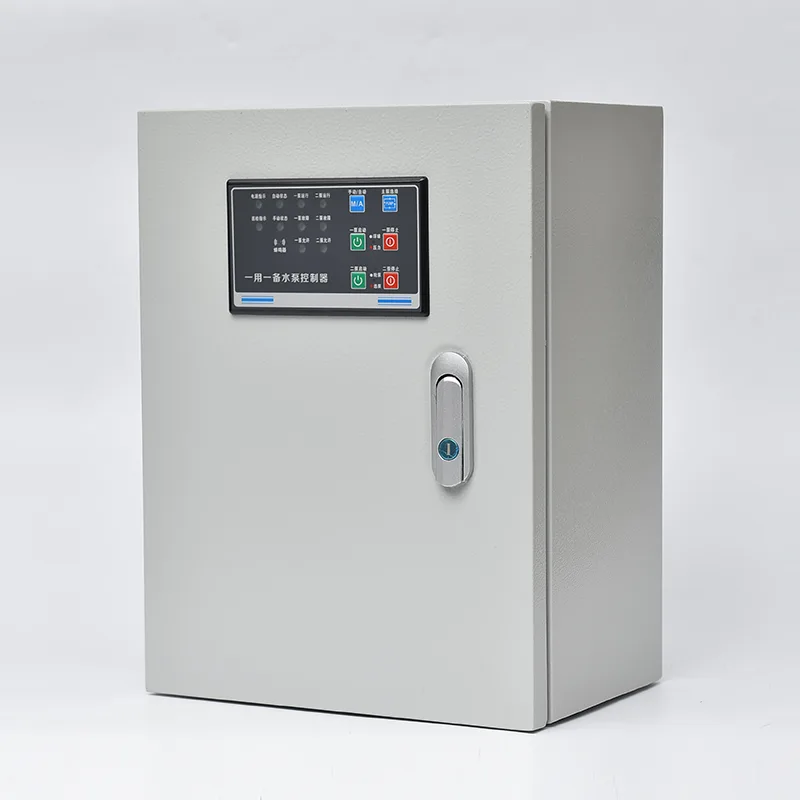

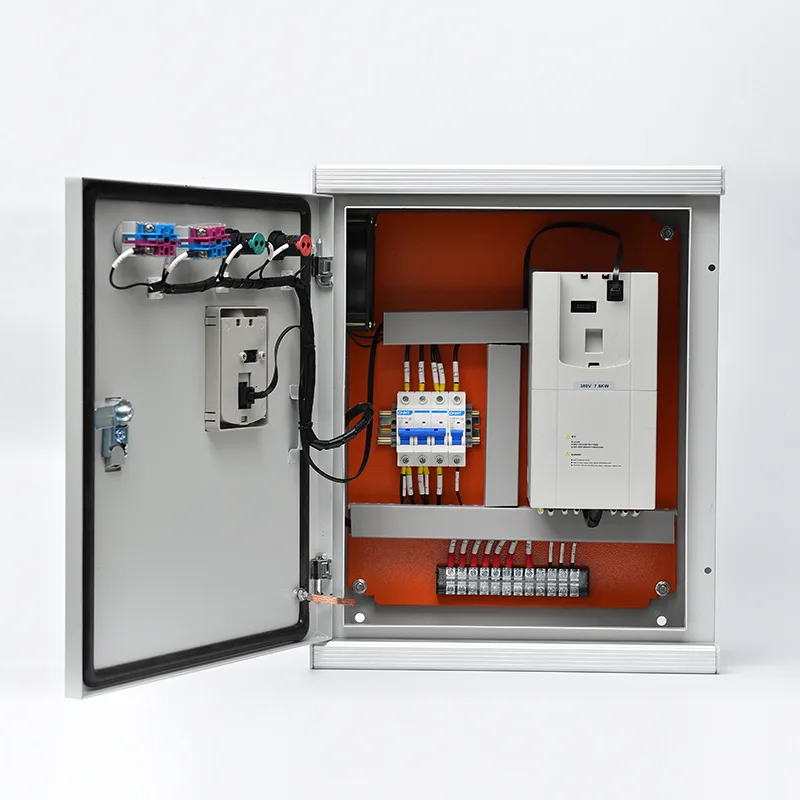

Kabinet Kawalan Perindustrian

Pengawal tersedia dalam konfigurasi untuk pam api pacuan motor elektrik (voltan penuh, wye-delta, autotransformer, kaedah permulaan lembut dan separa penggulungan) dan pam bomba pacuan enjin diesel (dengan pengecas dwi bateri, kawalan solenoid bahan api dan litar pemantauan enjin). Penarafan kuasa menjangkau 5 HP hingga 400 HP pada 208–600 V tiga fasa. Permulaan automatik dicetuskan oleh penurunan tekanan dalam pengepala sistem — dirasai oleh transduser tekanan atau suis tekanan — atau oleh isyarat jauh daripada injap banjir, panel penggera kebakaran atau stesen tarik manual. Sebaik sahaja dimulakan, pam berjalan sehingga semua punca permulaan telah dibersihkan dan pam dihentikan secara manual atau automatik, dengan pemasa larian minimum menghalang kitaran pendek. Penggera bersepadu meliputi kegagalan fasa, pembalikan fasa, beban motor, kegagalan pam untuk dihidupkan, tekanan rendah dan pengawal tidak berada dalam auto, dengan output geganti bebas volt untuk pengurusan bangunan jauh atau sambungan sistem penggera kebakaran. Antara muka pengendali berasaskan mikropemproses memaparkan tekanan sistem, voltan dan arus tiga fasa, status penggera dan sejarah peristiwa, dengan pemasa ujian mingguan yang secara automatik menggunakan pam pada jadual yang diprogramkan untuk mengesahkan kesediaan sistem. Penutup diperbuat daripada keluli tolok berat dengan salutan serbuk merah, dinilai minimum NEMA Type 2 (IEC IP31), dengan NEMA 3R, 4, 4X (IP65) pilihan untuk persekitaran luar dan menghakis. Suis pemindahan automatik penting untuk sandaran penjana tersedia secara pilihan. Pengawal adalah UL disenaraikan kepada UL 218, FM Diluluskan kepada Kelas 1321/1323, dan bertanda CE, dengan ujian penerimaan kilang penuh dijalankan pada setiap unit sebelum penghantaran.

Aplikasi Ideal

Di mana sistem perlindungan kebakaran menuntut kawalan pam yang mematuhi kod yang terjamin yang beroperasi tanpa gagal dalam kecemasan, Kabinet Kawalan Perindustrian menyediakan tulang belakang permulaan, pemantauan dan perlindungan yang diperakui.

Bangunan Bertingkat Tinggi & Pejabat Komersial

Menara pejabat, hotel dan bangunan bertingkat tinggi bercampur bergantung pada Kabinet Kawalan Perindustrian automatik untuk mengekalkan tekanan sistem pemercik di tingkat atas. Apabila kepala pemercik dibuka, penurunan tekanan sistem yang terhasil dikesan serta-merta, dan pengawal pam bomba memulakan pam utama untuk mengekalkan aliran air. Output penggera bersepadu pengawal bersambung ke panel penggera kebakaran bangunan untuk pemantauan berpusat, manakala pemasa ujian mingguan secara automatik menggunakan pam untuk mengesahkan kesediaan mekanikal tanpa memerlukan kakitangan kemudahan menjalankan ujian secara manual.

Loji Perindustrian & Pembuatan

Kilang, gudang, loji pemprosesan kimia dan stesen janakuasa menyediakan persekitaran beban kebakaran yang tinggi di mana penindasan pantas adalah kritikal. Pengawal pam bomba dalam kemudahan ini sering dikonfigurasikan dengan pemula voltan dikurangkan untuk mengehadkan arus masuk pada sistem elektrik loji. Untuk tapak di kawasan berbahaya, pengawal dipasang dari jauh dari zon terperingkat dengan input mula jauh yang selamat secara intrinsik. Kepungan pengawal ditetapkan untuk disesuaikan dengan keadaan loji - daripada kedap habuk untuk simen dan pemprosesan kayu kepada kalis kakisan untuk persekitaran kimia.

Bekalan Air Perbandaran & Infrastruktur Awam

Lapangan terbang, pusat konvensyen, hospital, stadium dan bangunan kerajaan memerlukan kawalan pam bomba yang mematuhi kod yang memenuhi piawaian penyenaraian dan kelulusan tertinggi. Pengawal yang ditentukan untuk projek sektor awam ini biasanya memerlukan penyenaraian UL dan kelulusan FM, dengan pakej dokumentasi termasuk gambar rajah satu baris, sijil ujian dan manual pemasangan. Antara muka transduser tekanan dengan pengelogan aliran tanpa kertas membolehkan marshal bomba dan syarikat insurans untuk mengesahkan kesediaan sistem semasa pemeriksaan.

Kemudahan Minyak, Gas & Petrokimia

Kilang penapisan, ladang tangki dan platform luar pesisir menuntut Kabinet Kawalan Perindustrian yang direka bentuk untuk keperluan kebolehpercayaan yang melampau bagi persekitaran bahaya tinggi. Pengawal sering dikonfigurasikan dengan penggerak utama enjin diesel yang disokong oleh sistem bateri dwi untuk keupayaan permulaan hitam. Penutup ditentukan kepada NEMA 4X atau IP66 untuk ketahanan terhadap semburan garam, kakisan kimia dan pencucian jet. Peristiwa dan pencatat data pengawal menyediakan rekod yang boleh diaudit untuk pematuhan peraturan, mendokumenkan setiap permulaan pam, peristiwa tekanan dan keadaan penggera.

Gudang & Pusat Logistik

Pusat pengedaran berskala besar, kemudahan storan sejuk dan gudang penyimpanan rak bergantung pada Kabinet Kawalan Perindustrian untuk membekalkan sistem pemercik automatik yang melindungi inventori bernilai tinggi. Memandangkan kawasan bumbung yang besar, beberapa zon kebakaran mungkin dilindungi oleh rumah pam tunggal. Fungsi kelewatan mula berurutan pengawal menghalang permulaan serentak berbilang pam pada bekalan yang sama, mengelakkan keruntuhan voltan.

Sistem Tunggu Sedia Enjin Diesel

Jika bekalan utiliti elektrik tidak boleh dipercayai, atau apabila kod tapak memerlukan sumber kuasa sekunder, Kabinet Kawalan Perindustrian yang dipacu enjin diesel mengekalkan keupayaan permulaan automatik penuh tanpa bergantung kepada grid. Pengawal mengekalkan bateri dwi permulaan dengan pengecas pintar bebas yang memantau keadaan bateri dan memberi amaran kepada pengendali kepada sel yang rosak. Ujian automatik mingguan dijalankan pada kedua-dua bateri mengesahkan kesediaan menghidupkan enjin tanpa campur tangan pengendali.

Teknikal Selam Dalam

Ia adalah panel kawalan yang disenaraikan jenis, dipasang di kilang yang direka bentuk untuk mengesan penurunan tekanan, memulakan pemacu pam bomba, memantau kerosakan dan mengumumkan penggera — semuanya dalam kandang yang mematuhi kod yang direka untuk persekitaran bilik pam bomba.

Urutan Permulaan Automatik

Pengawal sentiasa memantau tekanan sistem melalui transduser tekanan atau suis dwi-tekanan yang disambungkan ke utama air perlindungan kebakaran. Apabila tekanan jatuh di bawah titik set potong boleh laras medan, pengawal memulakan urutan permulaan. Untuk pengawal yang dipacu motor elektrik, penyentuh motor ditutup dan pam memecut ke kelajuan penuh. Untuk pengawal pacuan enjin diesel, litar kawalan memberi tenaga kepada solenoid bahan api, mengaktifkan kitaran engkol motor penghidup pada Bateri 1, dan, jika enjin gagal dihidupkan dalam tempoh engkol yang boleh dikonfigurasikan, secara automatik bertukar kepada Bateri 2 untuk percubaan engkol berturut-turut. Litar pengesanan berjalan — memantau kekerapan keluaran penjana pada unit diesel atau arus motor pada unit elektrik — mengesahkan kejayaan memulakan dan menamatkan kitaran engkol.

Pelbagai Punca Permulaan

Di luar pengesanan penurunan tekanan automatik, pengawal menerima input permulaan tambahan untuk penyepaduan sistem yang komprehensif: permulaan manual jauh dari pusat arahan kebakaran atau stesen tarik, injap banjir bermula daripada paip kering atau pengaktifan injap pra-tindakan, dan suis aliran atau input mula pemasa ujian dengan tempoh larian boleh dikonfigurasikan berasingan. Dalam pemasangan berbilang pam, pam penangguhan pemasa mula berurutan bermula secara progresif — Pam 1 dimulakan serta-merta apabila penurunan tekanan, Pam 2 selepas 5–10 saat, Pam 3 selepas kelewatan selanjutnya — menghalang masuk serentak daripada berbilang motor besar pada bekalan yang sama.

Perlindungan Motor dan Litar

Untuk pengawal pacuan motor elektrik, litar kuasa masuk diasingkan oleh suis pengasing berkadar motor dan gabungan pemutus litar, disambung secara mekanikal dan dikendalikan oleh pemegang tunggal yang dipasang di luar. Pintu kepungan dikalahkan hanya dengan alat apabila pemegang dalam kedudukan ON, menghalang akses tanpa kebenaran ke bahagian hidup. Suis pengasing dinilai untuk memutuskan sambungan beban motor penuh. Kedudukan tahan litar pintas ialah 100,000 A RMS simetri pada 480 V. Perlindungan beban lampau motor menggunakan geganti beban lampau elektronik dengan kehilangan fasa, pembalikan fasa dan pengesanan ketidakseimbangan semasa. Untuk pengawal diesel, litar perlindungan enjin memantau tekanan minyak rendah, suhu penyejuk tinggi, kelajuan berlebihan dan kegagalan untuk dimulakan, dengan semua keadaan diumumkan pada paparan pengawal dan melalui output penggera jauh.

Kawalan Mikropemproses dan Antara Muka Operator

Logik pengawal diuruskan oleh papan kawalan berasaskan mikropemproses yang melaksanakan urutan permulaan, memantau semua input, mencatat peristiwa dan memacu output penggera. Antara muka pengendali yang dipasang di pintu — paparan teks LCD atau skrin sentuh warna — menyediakan tekanan sistem masa nyata, voltan tiga fasa dan bacaan semasa, status penggera dengan peristiwa dicap masa dan rekod pencatat data, pemilihan mod (Auto, Manual, Ujian, Mati) dan pengaturcaraan pemasa ujian mingguan. Semua pelarasan tekanan dan tetapan parameter boleh diakses tanpa membuka pintu kepungan utama, memelihara integriti kepungan dan membenarkan pemeriksaan tanpa mendedahkan komponen langsung.

Fungsi Penggera dan Pengumuman

Isyarat penunjuk penggera standard: Hidupkan Kuasa, Kerosakan Sistem, Kegagalan Fasa, Pembalikan Fasa, Pam Berjalan, Pam Gagal Dimulakan, Lebihan Motor, Tekanan Rendah, Kunci Motor, Mula Setempat, Mula Jauh dan Mula Deluge. Hon penggera yang boleh didengar dipasang pada kepungan. Kenalan geganti bebas volt yang sepadan dengan setiap penggera disediakan untuk pengumuman jauh melalui sistem penggera kebakaran bangunan atau BMS. Apabila suis pemindahan integral disertakan, penunjuk tambahan meliputi Suis Pemindahan Normal, Suis Pemindahan Kecemasan dan Pengasing Kecemasan Terbuka.

Penarafan Kepungan dan Alam Sekitar

Penutup pengawal dibuat daripada keluli tolok berat dengan salutan serbuk merah pam api. Penarafan minimum bagi setiap NFPA 20 §10.3.3.1 ialah kalis titisan NEMA Type 2 (IEC IP31), sesuai untuk bilik pam dalaman. Untuk bilik pam yang tertakluk kepada semburan air daripada kebocoran pengedap pam atau pelepasan pemercik api, penutup kalis air NEMA Type 3R (IP51) atau NEMA Type 4 (IP65) ditentukan. Untuk pemasangan luar atau persekitaran yang menghakis, penutup keluli tahan karat Jenis NEMA 4X tersedia. Kepungan dipasang di lantai sebagai standard, dengan konfigurasi pelekap di dinding tersedia untuk pengawal pam joki.

Suis Pemindahan Automatik Integral

Suis pemindahan automatik bersepadu kilang pilihan menyediakan kuasa dwi-sumber untuk pam bomba. ATS bersambung kepada kedua-dua bekalan utiliti biasa (Sumber 1) dan bekalan penjana siap sedia (Sumber 2). Apabila kuasa normal hilang, atau apabila voltan atau kekerapan jatuh di luar ambang pratetap, ATS memulakan penjana secara automatik dan memindahkan beban pam kebakaran ke punca kecemasan. Apabila kuasa biasa dipulihkan, ATS dipindahkan semula ke sumber biasa dan memulakan penyejukan dan penutupan penjana. Mekanisme suis pemindahan disambung secara mekanikal untuk menghalang kedua-dua sumber bersambung serentak. Semua status dan penggera ATS dipaparkan pada antara muka pengendali yang dikongsi dan dihantar melalui output geganti.

Ujian Mingguan dan Pengelogan Data

Pemasa ujian mingguan terbina dalam secara automatik memulakan pam bomba pada hari, masa dan tempoh larian yang diprogramkan pengguna — menghapuskan pergantungan pada ujian manual untuk pematuhan NFPA 25. Peristiwa dan pencatat data merekodkan tekanan sistem dari semasa ke semasa, bersama-sama dengan semua peristiwa permulaan, kejadian penggera dan perubahan mod, dengan cap masa. Data boleh dimuat turun ke PC melalui RS232, RS485 atau USB untuk analisis dan laporan kepada pihak berkuasa yang mempunyai bidang kuasa. Rakaman tekanan tanpa kertas ini menghapuskan isu penyelenggaraan dan kebolehpercayaan yang berkaitan dengan perakam carta mekanikal.

Pengujian dan Pensijilan Kilang

Setiap Kabinet Kawalan menjalani ujian penerimaan kilang penuh sebelum penghantaran: rintangan penebat, pengesahan titik ke titik pendawaian, ujian kefungsian urutan permulaan automatik (input transduser tekanan dan suis), semua litar penggera dan pengumuman, mod manual dan ujian, pemasa ujian mingguan, dan, jika dipasang, suis pemindahan automatik. Pengawal adalah UL disenaraikan kepada UL 218, FM Diluluskan kepada Kelas 1321/1323, CSA diperakui di mana dinyatakan, dan ditandakan CE. Pakej dokumentasi yang komprehensif dibekalkan dengan setiap unit.

Soalan Lazim

S1: Apakah piawaian yang dipatuhi oleh Kabinet Kawalan Perindustrian ini?

Pengawal direka bentuk dan disenaraikan kepada UL 218 (Standard untuk Kabinet Kawalan Perindustrian), FM Diluluskan kepada Kelas 1321/1323, dan mematuhi edisi terkini NFPA 20. Penandaan CE dan pensijilan CSA tersedia bergantung pada pasaran sasaran. Setiap pengawal dipasang kilang, berwayar dan diuji sebagai unit lengkap sebelum penghantaran, seperti yang dikehendaki oleh NFPA 20.

S2: Apakah jenis pam bomba yang boleh dikendalikan oleh pengawal ini?

Pengawal tersedia dalam dua konfigurasi utama: pengawal dipacu motor elektrik untuk motor aruhan sangkar tupai daripada 5 HP hingga 400 HP merentas 208–600 V tiga fasa, dan pengawal dipacu enjin diesel dengan pengecas dua bateri bersepadu dan litar pemantauan enjin. Pengawal elektrik menyokong voltan penuh, wye-delta (peralihan terbuka dan tertutup), autotransformer, perintang utama, penggulungan separa dan kaedah permulaan mula lembut.

S3: Bagaimanakah urutan permulaan automatik berfungsi?

Pengawal sentiasa memantau tekanan sistem melalui transduser tekanan. Apabila tekanan jatuh di bawah ambang potong boleh laras medan, pengawal memulakan urutan mula. Pemasa larian boleh laras menghalang kayuhan pendek. Pam terus berjalan sehingga semua punca permulaan telah dibersihkan dan hentian manual atau automatik dimulakan. Dalam kes pengawal diesel, pengawal berputar dari Bateri 1, dan jika enjin gagal dihidupkan, bertukar kepada Bateri 2 untuk percubaan berturut-turut.

S4: Bolehkah pengawal bermula daripada isyarat selain daripada penurunan tekanan?

ya. Permulaan manual jauh dari butang tekan atau panel penggera kebakaran, injap banjir bermula daripada paip kering atau pengaktifan injap pra-tindakan, dan pemasa ujian mingguan adalah semua input permulaan standard. Setiap input boleh dikonfigurasikan dengan tempoh larian dan tahap keutamaannya sendiri. Dalam pemasangan berbilang pam, pemasa mula berurutan menggoncang pam mula mengelak masuk motor serentak.

S5: Apakah penggera yang disediakan, dan bagaimana ia disampaikan secara luaran?

Penggera visual dan boleh didengar standard meliputi: Hidupkan Kuasa, Kerosakan Sistem, Kegagalan Fasa, Pembalikan Fasa, Pam Berjalan, Pam Gagal Dimulakan, Sarat Motor, Tekanan Rendah, Kuncian Motor, Mula Setempat, Mula Jauh dan Mula Deluge. Setiap penggera mempunyai output geganti bebas volt yang sepadan untuk sambungan ke sistem penggera kebakaran bangunan atau BMS. Hon penggera yang boleh didengar dipasang pada pintu kandang.

S6: Apakah penarafan kepungan minimum yang diperlukan, dan apakah penilaian yang tersedia?

Bagi NFPA 20, penarafan kepungan minimum ialah kalis titisan NEMA Type 2 (IEC IP31). Ini adalah standard. Untuk bilik pam yang tertakluk kepada semburan air atau terletak di luar, penutup NEMA Type 3R (IP51), Type 4 (IP65) dan Type 4X (IP66, keluli tahan karat) tersedia sebagai pilihan.

S7: Adakah suis pemindahan automatik disertakan?

Suis pemindahan automatik bersepadu tersedia secara pilihan, disepadukan kilang ke dalam kandang pengawal. Ia secara automatik dipindahkan ke bekalan penjana siap sedia apabila kehilangan kuasa biasa dan dipindahkan semula selepas pemulihan. ATS berkongsi antara muka pengendali pengawal dan output geganti penggera. Sebagai alternatif, pengawal boleh dibekalkan tanpa ATS jika suis pemindahan dipasang secara berasingan di hulu.

S8: Bagaimanakah fungsi ujian mingguan dikonfigurasikan?

Pemasa ujian mingguan terbina dalam membenarkan pengaturcaraan hari ujian, masa dan tempoh larian. Setelah dijadualkan, pengawal secara automatik memulakan pam pada masa yang diprogramkan, menjalankannya untuk tempoh yang ditetapkan, dan kemudian berhenti. Ujian boleh dikonfigurasikan untuk berlaku setiap minggu, dwi-mingguan atau bulanan. Semua larian ujian direkodkan dalam log peristiwa dengan tarikh, masa dan tempoh.

S9: Apakah penarafan tahan litar pintas?

Pengawal mempunyai penarafan tahan litar pintas 100,000 A RMS simetri pada 480 V (25,000 A pada 600 V). Penarafan tahan tinggi ini memastikan pengawal boleh menguruskan keadaan kerosakan pada bekalan dengan selamat tanpa kerosakan struktur atau elektrik, yang penting untuk peranti keselamatan nyawa yang mesti kekal beroperasi semasa kejadian kebakaran.

Pembesaran Terminal Lapangan Terbang Utama

Latar belakang

Sebuah lapangan terbang antarabangsa yang besar di Timur Tengah melaksanakan projek pembesaran terminal utama, menambah ruang legar baharu, zon runcit dan kemudahan pengendalian bagasi. Reka bentuk perlindungan kebakaran menetapkan rumah pam bomba khusus dengan tiga pam bomba pacuan motor elektrik (bertugas, membantu, siap sedia) dan pam joki, membekalkan sistem pemercik automatik dan paip tegak merentasi jejak terminal baharu. Pematuhan dengan NFPA 20, penyenaraian UL dan kelulusan FM adalah wajib.

Cabaran

Pihak berkuasa keselamatan kebakaran lapangan terbang mengenakan syarat ketat ke atas sistem kawalan pam. Semua pengawal perlu disenaraikan UL dan Diluluskan FM, tanpa pengecualian untuk alternatif buatan tempatan. Logik permulaan yang berurutan terpaksa menghalang motor masuk serentak pada pengagihan voltan sederhana lapangan terbang, yang boleh menjejaskan beban kritikal yang lain. Pengawal perlu menyampaikan status pam, data tekanan dan keadaan penggera kepada kedua-dua panel penggera kebakaran terminal dan sistem pengurusan bangunan berpusat lapangan terbang. Selain itu, bilik pam hendaklah terletak di luar dalam persekitaran yang terdedah kepada matahari dan kelembapan tinggi di mana suhu ambien pada waktu siang boleh menghampiri 55°C.

Mengapa Memilih Kabinet Kawalan Perindustrian?

Pengawal tersenarai UL yang dipasang di kilang adalah satu-satunya penyelesaian yang mematuhi. Sebab teknikal utama:

●  Pengawal telah dikonfigurasikan dengan peralihan tertutup wye-delta yang mula meminimumkan arus masuk sambil menghalang penurunan voltan pada rangkaian kuasa sensitif lapangan terbang.

●  Pemasa mula berurutan untuk Pam 2 dan Pam 3 telah ditetapkan masing-masing kepada kelewatan 10 saat dan 20 saat, memastikan tiada dua motor menarik arus permulaan secara serentak.

●  Transduser tekanan integral dengan pengelogan data tanpa kertas menghapuskan perakam carta mekanikal, yang dikenal pasti oleh pihak berkuasa bomba sebagai titik kegagalan biasa dalam pemasangan lapangan terbang sebelumnya.

●  Kepungan kalis cuaca NEMA 4 (IP65) dengan kanopi pelindung matahari dan pemanas anti-kondensasi dalaman telah ditentukan untuk rumah pam luaran, dengan perkakasan keluli tahan karat di seluruhnya.

●  Output geganti penggera bebas volt disambungkan ke panel penggera kebakaran terminal dan BMS, manakala RS485 Modbus menyediakan data diagnostik terperinci kepada sistem pengurusan penyelenggaraan lapangan terbang.

●  Suis Pemindahan Automatik bersepadu kilang dalam setiap pengawal memastikan bahawa apabila kehilangan kuasa utiliti biasa, penjana siap sedia akan memulakan dan membekalkan pam bomba secara automatik, tanpa bergantung pada sebarang peralatan pemindahan luaran.

Kerahan

Tiga Kabinet Kawalan Perindustrian dipacu motor elektrik (150 HP, peralihan tertutup wye-delta, penutup NEMA 4 dengan integral ATS) dan satu pengawal pam joki telah dikilangkan, diuji kilang dan dihantar sebagai pemasangan lengkap. Pentauliahan di tapak melibatkan penyambungan utiliti masuk dan bekalan penjana, kabel motor, transduser tekanan, dan output geganti penggera. Seluruh pentauliahan selesai dalam lima hari bagi setiap pengawal. Dokumentasi FAT kilang telah diserahkan kepada pihak berkuasa bomba lapangan terbang dan diterima tanpa semakan.

Keputusan

●  Semua pengawal lulus ujian penerimaan pihak berkuasa bomba lapangan terbang pada pembentangan pertama, termasuk ujian kegagalan kuasa simulasi dan pemindahan penjana.

●  Peralihan tertutup wye-delta yang memulakan aduan penurunan voltan daripada pasukan operasi elektrik lapangan terbang.

●  Sistem rakaman tekanan tanpa kertas dan pengelogan peristiwa membenarkan pihak berkuasa bomba mengesahkan kesediaan sistem semasa pemeriksaan suku tahunan tanpa sebarang penggantian carta manual.

●  Pada tahun pertama operasi, pemasa ujian mingguan secara konsisten menggunakan pam seperti yang dijadualkan, dengan dua isu kebocoran pengedap kecil pam yang dikenal pasti lebih awal melalui pengelogan data jalanan ujian — menghalang degradasi kepada kegagalan yang mungkin ditemui hanya semasa kecemasan.

●  Pihak berkuasa lapangan terbang sejak itu telah memasukkan spesifikasi pengawal yang sama dalam garis panduan reka bentuk standardnya untuk semua projek terminal dan bangunan sampingan pada masa hadapan di lapangan terbang.
