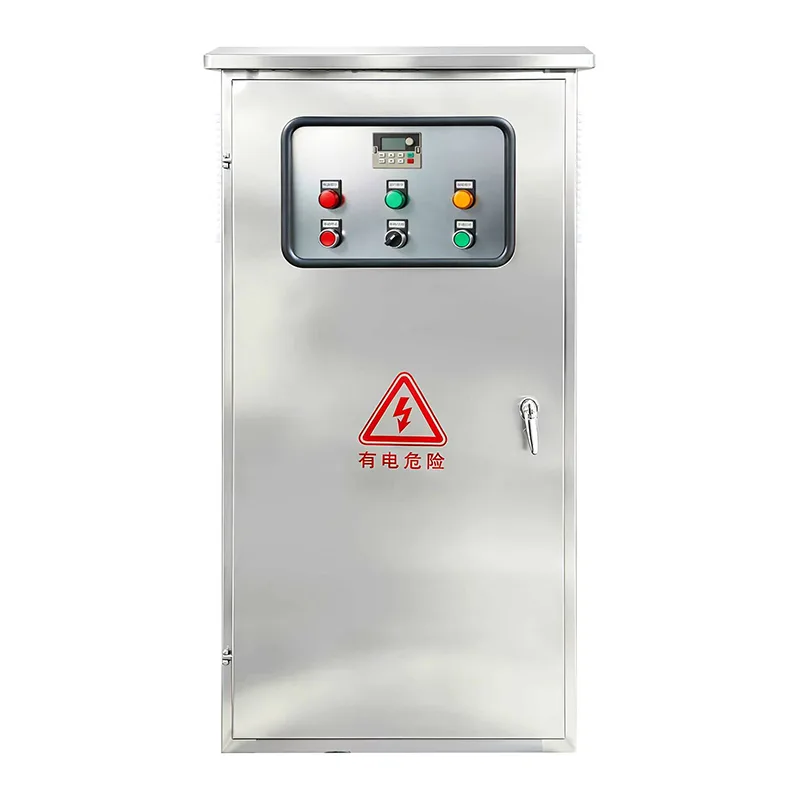

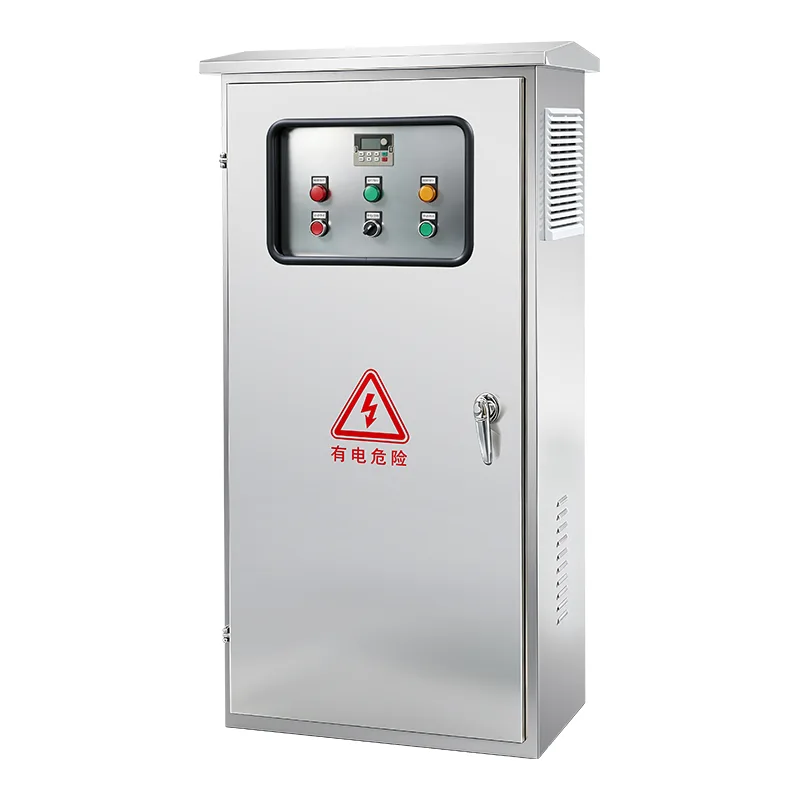

Kabinet Pembahagian Kuasa Pengecas EV

Tersedia dalam konfigurasi fleksibel untuk disesuaikan dengan mana-mana susun atur tapak pengecasan, Kabinet Agihan Kuasa Pengecas EV berkualiti kilang Csivei menerima satu bekalan AC masuk — biasanya 400V tiga fasa dengan penarafan semasa dari 100A hingga 1600A dan ke atas — dan mengedarkannya ke berbilang litar pengecas keluar. Setiap penyuap keluar dilindungi secara individu oleh pemutus litar bekas acuan atau pemutus bercantum, dengan perlindungan arus baki khusus jika diperlukan. Petak pemeteran tenaga terpusat memuatkan meter gred hasil, membolehkan pengebilan setiap litar atau setiap pengecas selaras dengan keperluan utiliti tempatan. Perlindungan lonjakan jenis 1+2 pada bas utama melindungi seluruh tapak daripada voltan lampau sementara akibat kilat. Kepungan kabinet, bertaraf IP54 hingga IP65 bergantung pada persekitaran penggunaan, diperbuat daripada keluli tergalvani dengan salutan serbuk kalis cuaca. Pengawal pengurusan tenaga pintar pilihan menyediakan pengimbangan beban, putaran fasa, penjadualan pengecas dan pemantauan masa nyata melalui RS485 Modbus atau Ethernet, menyepadukan dengan lancar ke dalam platform pengurusan pengecasan berasaskan OCPP. Pematuhan penuh dengan IEC 61439-1, IEC 60364-7-722, dan piawaian serantau yang berkenaan dikekalkan.

Aplikasi Produk

Berfungsi sebagai tulang belakang elektrik bagi mana-mana pemasangan pengecasan EV moden, Kabinet Pengagihan Kuasa Pengecas EV menggabungkan pengurusan kuasa tapak menjadi satu kepungan tunggal yang direka bentuk kilang — mengurangkan kerja elektrik di tapak, mempercepatkan pentauliahan dan meningkatkan keselamatan operasi.

Stesen Pengecasan Pantas Awam

Kawasan perkhidmatan lebuh raya, plaza pengecasan bandar dan gelanggang hadapan stesen minyak yang menggunakan berbilang pengecas pantas DC memerlukan pengagihan kuasa berkapasiti tinggi yang mantap. Kabinet menerima bekalan utiliti utama dan mengedarkan suapan bermeter yang dilindungi secara individu kepada setiap pengecas. Petak pemeteran terpusat menyokong pengebilan gred utiliti untuk setiap ruang, manakala perlindungan lonjakan bersepadu mempertahankan elektronik kuasa pengecas pantas yang mahal daripada transien grid.

Depoh Pengecasan Armada & Logistik

Depoh bas elektrik, hab penghantaran jarak jauh dan kawasan armada perbandaran menjalankan berbilang pengecas serentak semasa tingkap pengecasan semalaman. Kabinet pengedaran memusatkan kuasa masuk dan pengurusan beban, membolehkan pengendali depoh mengimbangi permintaan merentas pengecas, menghalang perjalanan pemutus utama dan menjadualkan pengecasan ke tempoh tarif luar puncak. Kapasiti penyuap kabinet yang luas menampung pengembangan armada masa hadapan tanpa kerja semula elektrik utama.

Pemasangan Pengecasan Komersial & Tempat Kerja

Menara pejabat, pusat membeli-belah dan taman perniagaan yang menyediakan pengecasan EV pekerja atau pelanggan lazimnya menggunakan berpuluh-puluh pengecas AC merentasi pelbagai peringkat tempat letak kereta. Kabinet pengedaran pusat setiap tingkat atau zon menerima suapan sub-utama dan mengagihkan kuasa kepada pengecas individu yang dipasang di dinding. Pemeteran setiap litar membolehkan peruntukan kos tenaga yang tepat kepada syarikat penyewa atau belanjawan jabatan.

Apartmen Kediaman & Tempat Letak Kereta Kondominium

Pembangunan kediaman bertingkat yang mengubah suai pengecasan EV merentasi puluhan atau ratusan ruang letak kereta mendapat manfaat daripada pendekatan kabinet pengedaran. Satu atau lebih kabinet yang terletak di bilik riser elektrik atau bilik suis peringkat tempat letak kereta menerima bekalan khusus EV bangunan dan mengedarkan suapan bermeter yang dilindungi kepada pengecas individu di ruang kediaman. Pengurusan beban dalam kabinet menghalang pengecasan EV daripada melebihi kapasiti elektrik bangunan yang diperuntukkan.

Lebuhraya & Kawasan Rehat Jauh

Tapak pengecasan kendiri jauh dari infrastruktur bandar sering kekurangan papan pengedaran LV sedia ada yang sesuai untuk muatan pengecas EV. Kabinet pengagihan kuasa khusus yang digunakan bersebelahan dengan pengubah atau genset menyediakan titik pengedaran LV yang lengkap dan prakonfigurasi — menghapuskan keperluan untuk fabrikasi papan suis tersuai di tapak dan mengurangkan masa pentauliahan dengan ketara.

Perkembangan Penggunaan Campuran & Projek Mega

Pembangunan berskala besar yang menggabungkan tempat letak kenderaan kediaman, komersial, runcit dan awam boleh menggunakan berbilang kabinet pengedaran dalam seni bina bertingkat. Kabinet masuk utama di pencawang menyuap kabinet sub-agihan di setiap zon letak kereta, mewujudkan topologi pengagihan kuasa berstruktur dan berskala yang sepadan dengan pembinaan berperingkat dan pengambilan EV yang semakin meningkat.

Teknikal Selam Dalam

Kabinet Pengagihan Kuasa Pengecas EV direka bentuk sebagai papan suis LV pemasangan kilang bersepadu sepenuhnya yang direka khusus untuk permintaan elektrik unik infrastruktur pengecasan EV.

Bekalan Masuk dan Perlindungan Utama

Bahagian masuk kabinet menerima kabel bekalan utiliti tunggal atau dua yang ditamatkan pada pemutus litar utama atau pemutus litar udara yang dinilai untuk sepadan dengan permintaan maksimum tapak. ACB dengan perlindungan berasaskan mikropemproses menawarkan ambang boleh laras untuk perlindungan beban lampau, litar pintas dan kerosakan bumi, dengan ciri pengurangan denyar arka jika diperlukan. Perlindungan lonjakan masuk — Jenis 1 SPD yang mampu mengendalikan arus impuls sehingga 25kA (10/350μs) — menyediakan barisan pertahanan pertama terhadap serangan kilat langsung pada infrastruktur huluan.

Agihan Pengumpan Keluar

Berbilang litar pengecas keluar dilindungi oleh pemutus litar kes acuan individu atau pemutus bercantum, setiap satu dinilai untuk arus input maksimum pengecas yang disambungkan. Penyuap disusun untuk pengagihan fasa seimbang merentasi sistem bar bas tiga fasa, meminimumkan arus neutral dan meningkatkan kualiti kuasa keseluruhan. Untuk suapan pengecas pantas DC, MCCB dengan tetapan perjalanan magnet boleh laras menampung ciri-ciri masuk pengecas tanpa gangguan gangguan. Perlindungan arus sisa — Jenis B atau Jenis A dengan pengesanan DC 6mA — disediakan pada litar yang berkaitan mengikut IEC 60364-7-722.

Senibina Pemeteran Bersepadu

Petak pemeteran khusus menempatkan meter tenaga gred hasil untuk setiap litar keluar atau kumpulan litar, bergantung pada keperluan pengebilan. Meter berkomunikasi melalui Modbus RTU atau TCP/IP kepada penumpu data terpusat, yang menghantar data yang disatukan ke platform pengurusan pengecasan atau sistem pengebilan utiliti. MID atau meter diperakui yang setara tersedia untuk pasaran yang memerlukan pemeteran hasil kawal selia.

Pengurusan Beban dan Kawalan Pintar

Pengawal pengurusan beban terbenam pilihan memantau penggunaan masa nyata pada pendapatan utama dan setiap penyuap keluar. Apabila jumlah permintaan tapak menghampiri maksimum yang dikonfigurasikan, pengawal secara dinamik memperuntukkan kapasiti yang tersedia di antara pengecas yang disambungkan — mengurangkan output pada ruang keutamaan yang lebih rendah, menangguhkan sesi yang dijadualkan atau melibatkan putaran fasa untuk mengekalkan perkhidmatan sambil menghalang beban pemutus utama. Komunikasi dengan pengecas individu adalah melalui OCPP atau Modbus terus, dan pengawal boleh bertindak balas kepada isyarat luaran seperti kadar tarif masa hari, ketersediaan penjanaan suria atau arahan sistem pengurusan tenaga bangunan.

Sistem Busbar dan Pendawaian Dalaman

Sistem bar bas utama dibuat daripada kuprum bersalut timah atau aluminium, berdimensi untuk arus undian dengan penurunan yang sesuai untuk kenaikan suhu kepungan dalaman. Sokongan busbar ialah polimer bertetulang gentian kaca yang dinilai untuk daya tahan litar pintas. Pendawaian dalaman menggunakan kabel kalis api, asap rendah-sifar-halogen, dengan semua litar kawalan dan pemeteran diasingkan daripada laluan kuasa. Kemasukan kabel adalah melalui plat kelenjar boleh tanggal dalam dasar kabinet, bersaiz untuk keratan rentas kabel masuk dan keluar yang ditentukan.

Penutupan, Perlindungan Alam Sekitar dan Penyejukan

Kabinet berdiri di lantai dibina daripada kepingan keluli tergalvani 1.5mm hingga 2.0mm, dengan jahitan dikimpal sepenuhnya dan kemasan bersalut serbuk yang distabilkan UV. Penarafan perlindungan standard ialah IP54, dengan IP65 tersedia untuk persekitaran luar atau berdebu tinggi. Kepungan ini mempunyai pintu hadapan berengsel bergas dengan pemegang boleh dikunci dan tingkap tontonan pilihan di atas instrumen pemeteran. Pengudaraan pasif disediakan oleh louvre yang ditapis atau longkang pernafasan, dengan perolakan semula jadi dibantu oleh laluan udara yang dikira. Untuk kabinet dengan ketumpatan beban berterusan yang tinggi, pengudaraan paksa dikawal secara termostatik disepadukan, dengan sesentuh penggera untuk kegagalan kipas. Pemanas anti-kondensasi dalaman tersedia untuk pemasangan sejuk atau kelembapan tinggi.

Keselamatan dan Pematuhan

Kabinet direka bentuk dan diuji kepada IEC 61439-1 dan IEC 61439-2 untuk pemasangan gear suis dan alat kawalan voltan rendah, dengan pematuhan khusus kepada IEC 60364-7-722 untuk peralatan bekalan EV. Pengasingan kerosakan arka dalaman, pelindung komponen selamat jari, dan pengasing masuk utama yang boleh dikendalikan tanpa membuka pintu kabinet adalah standard. Kesinambungan bumi merentasi semua bahagian dipastikan melalui busbar bumi pelindung khusus yang diikat pada kepungan. Semua komponen membawa tanda CE, dengan UL dan pensijilan serantau lain tersedia.

Soalan Lazim

S1: Berapakah bilangan pengecas yang boleh disokong oleh satu kabinet pengedaran?

Bilangan penyuap keluar boleh dikonfigurasikan sepenuhnya. Kabinet tunggal biasanya boleh menyokong 4 hingga 24 litar pengecas, bergantung pada penarafan semasa setiap pengecas dan jumlah kapasiti bekalan masuk. Untuk tapak yang lebih besar, beberapa kabinet boleh dilantunkan dalam topologi utama-dan-sub-agihan.

S2: Adakah saya memerlukan meter yang berasingan untuk setiap litar pengecas?

Ini bergantung pada keperluan pengebilan anda. Untuk pengecasan awam di mana setiap ruang mesti dibilkan secara bebas, pemeteran setiap litar disyorkan. Untuk depoh armada atau pengecasan tempat kerja di mana jumlah penggunaan tenaga diperuntukkan secara dalaman, pemeteran kumpulan mungkin mencukupi. Kabinet boleh dikonfigurasikan untuk mana-mana pendekatan.

S3: Apakah kadaran voltan dan arus bekalan masuk yang tersedia?

Konfigurasi standard menerima 230/400V tiga fasa, 50/60Hz, dengan penarafan arus masuk dari 100A hingga 1600A. Penilaian yang lebih tinggi tersedia atas permintaan. Untuk pemasangan yang lebih besar, pengubah khusus boleh menyuap kabinet secara langsung.

S4: Bolehkah kabinet dipasang di luar rumah di sebelah pengecas?

ya. Kabinet tersedia dalam penarafan IP55 atau IP65 untuk pemasangan luar. Kanopi pelindung matahari dan pemanas anti-kondensasi disyorkan untuk perkhidmatan luar yang berpanjangan dalam iklim panas, lembap atau sejuk. Kabinet boleh dipasang pada alas konkrit atau pad, dengan kemasukan kabel bawah melalui plat kelenjar yang dimeterai.

S5: Apakah pengawal pengurusan beban dan bagaimana ia berfungsi?

Pengawal pintar pilihan memantau penggunaan masa nyata pada semua litar. Apabila jumlah permintaan menghampiri beban maksimum yang dibenarkan tapak, ia secara dinamik mengurangkan kuasa pada pengecas keutamaan yang lebih rendah atau memutarkan jadual pengecasan untuk mengelakkan pemutus utama daripada tersandung. Ini membolehkan lebih banyak pengecas disambungkan kepada bekalan tertentu, mengurangkan kapasiti sambungan grid yang diperlukan dan kos utiliti yang berkaitan.

S6: Bagaimanakah kabinet ini berintegrasi dengan sistem pengurusan pengecasan (CMS)?

Pengawal pemeteran dan pengurusan beban kabinet menyokong Modbus RTU/TCP dan boleh antara muka dengan platform pengurusan pengecasan yang mematuhi OCPP. Data meter dan status penggera dihantar ke CMS, membolehkan pengendali melihat pengagihan kuasa seluruh tapak dalam papan pemuka yang sama yang digunakan untuk pengurusan pengecas.

S7: Bolehkah kabinet menampung penambahan pengecas pada masa hadapan?

ya. Kabinet boleh dibekalkan dengan kedudukan penyuap keluar ganti, kapasiti bar bas pra-pasang, dan ruang untuk modul pemeteran tambahan. Ini membolehkan litar pengecas baharu ditambah dengan menyambungkan kabel pengecas dan memasang pemutus penyuap, tanpa pengubahsuaian bar bas diperlukan.

S8: Apakah piawaian kawal selia yang dipatuhi oleh kabinet?

Kabinet dibina dan diuji kepada IEC 61439-1/2, dengan keperluan pemasangan EV khusus mengikut IEC 60364-7-722. Pensijilan serantau termasuk CE, UKCA, dan setara tersedia. Kami membekalkan dokumentasi penuh termasuk gambar rajah satu baris, sijil ujian dan manual pemasangan dengan setiap kabinet.

5.Peruncit Bahan Api Berbilang Tapak — Pelancaran Pengecasan Pantas EV Nasional

Latar belakang

Rangkaian runcit bahan api nasional yang mengendalikan lebih 200 stesen minyak menjalankan program bercita-cita tinggi untuk memasang hab pengecasan pantas DC di tapak trafik tinggi di sepanjang lebuh raya utama. Setiap tapak perlu menggunakan empat hingga lapan pengecas pantas DC dwi-gun, mewujudkan 8 hingga 16 ruang pengecasan. Pelancaran itu akan dihantar secara berperingkat, dengan potensi untuk menggandakan kapasiti pengecasan pada tarikh akan datang.

Cabaran

Setiap tapak membentangkan satu set cabaran infrastruktur elektrik yang konsisten. Pengagihan LV sedia ada dalam kiosk stesen minyak tidak direka untuk permintaan pengecas pantas DC, yang secara kolektif mungkin memerlukan 400A hingga 800A setiap tapak. Fabrikasi papan suis tersuai di tapak untuk setiap lokasi akan memperkenalkan kos kejuruteraan yang ketara, kualiti yang tidak konsisten dan masa henti yang dilanjutkan semasa pemasangan. Titik sambungan bekalan utiliti selalunya terletak jauh dari kedudukan pengecas yang ideal, memerlukan pendekatan berstruktur untuk pengedaran kabel.

Peruncit itu juga memerlukan pemeteran tenaga terpusat untuk setiap ruang pengecasan untuk menyokong pengebilan pelanggan setiap sesi, dan menuntut perlindungan yang teguh untuk elektronik pengecas pantas yang mahal. Dengan stesen minyak diklasifikasikan sebagai kawasan berbahaya, keselamatan elektrik yang ketat dan pematuhan peraturan tidak boleh dirunding.

Mengapa Kabinet Pengagihan Kuasa Pengecas EV?

Kabinet pengagihan kuasa yang distandardkan, kejuruteraan kilang telah dipilih sebagai tulang belakang bagi setiap tapak. Setiap kabinet telah dikonfigurasikan untuk memadankan keperluan kuasa dan kiraan pengecas tapak — biasanya bekalan masuk 630A atau 800A dengan lapan litar penyuap 125A hingga 160A keluar.

Pendekatan bersepadu kabinet memberikan kelebihan segera:

●  Satu kandang yang telah diuji telah menggantikan papan suis yang dibina khas, menjimatkan minggu kejuruteraan elektrik di tapak bagi setiap tapak.

●  Pemeteran gred hasil setiap litar dalam petak pemeteran khusus kabinet menyediakan data pengebilan yang mematuhi utiliti untuk setiap ruang pengecasan, disepadukan terus ke dalam platform pembayaran peruncit.

●  Perlindungan lonjakan Jenis 1+2 pada bekalan masuk utama dan SPD Jenis 2 pada penyuap keluar menyediakan pertahanan berlapis untuk elektronik pengecas.

●  Pengasing masuk utama dan pemutus penyuap individu membenarkan pengasingan selamat untuk penyelenggaraan, dengan kemudahan kunci keluar untuk keselamatan kontraktor.

●  Kepungan IP65 berkadar luar dengan pemanas anti-kondensasi bermakna kabinet boleh diletakkan bersebelahan dengan pengecas, meminimumkan larian kabel yang keluar.

●  Kedudukan penyuap ganti disertakan di setiap tapak, membolehkan pengecas tambahan disambungkan dalam fasa akan datang tanpa penggantian kabinet atau kerja semula elektrik utama.

Kerahan

Kabinet Pengagihan Kuasa Pengecas EV berkadar 800A standard dengan lapan litar penyuap keluar telah digunakan di 50 tapak pertama. Setiap kabinet termasuk pemeteran gred hasil pada semua litar, perlindungan lonjakan Jenis 1+2 dan kandang IP65 dengan pemanasan anti-kondensasi. Kabinet telah dihasilkan, diuji dan dihantar sebagai pemasangan lengkap, hanya memerlukan sambungan bekalan masuk dan kabel pengecas keluar di tapak. Masa pentauliahan purata di bawah dua hari setiap tapak dari penghantaran hingga penjanaan.

Keputusan

●  Masa pentauliahan tapak telah dikurangkan sebanyak kira-kira 60% berbanding dengan penyelesaian papan suis tersuai, mempercepatkan program pelancaran nasional.

●  Reka bentuk kabinet piawai menghapuskan variasi dalam kualiti elektrik dan pematuhan keselamatan merentas portfolio tapak.

●  Selepas 18 bulan beroperasi, sifar kegagalan elektrik berkaitan kabinet direkodkan, dengan perlindungan lonjakan disahkan telah beroperasi di dua tapak semasa kejadian kilat, melindungi elektronik pengecas hiliran.

●  Kedudukan penyuap ganti telah diaktifkan di 15 tapak dalam fasa dua pelancaran, dengan litar pengecas baharu ditambah dalam masa kurang sehari — mengesahkan strategi reka bentuk kalis masa hadapan.

●  Peruncit bahan api sejak itu telah mengguna pakai spesifikasi kabinet yang sama untuk 50 tapak tambahan, dengan pasukan kejuruteraan elektrik mereka menyebut penyepaduan kabinet dengan platform CMS terpusat mereka sebagai kelebihan operasi utama.
