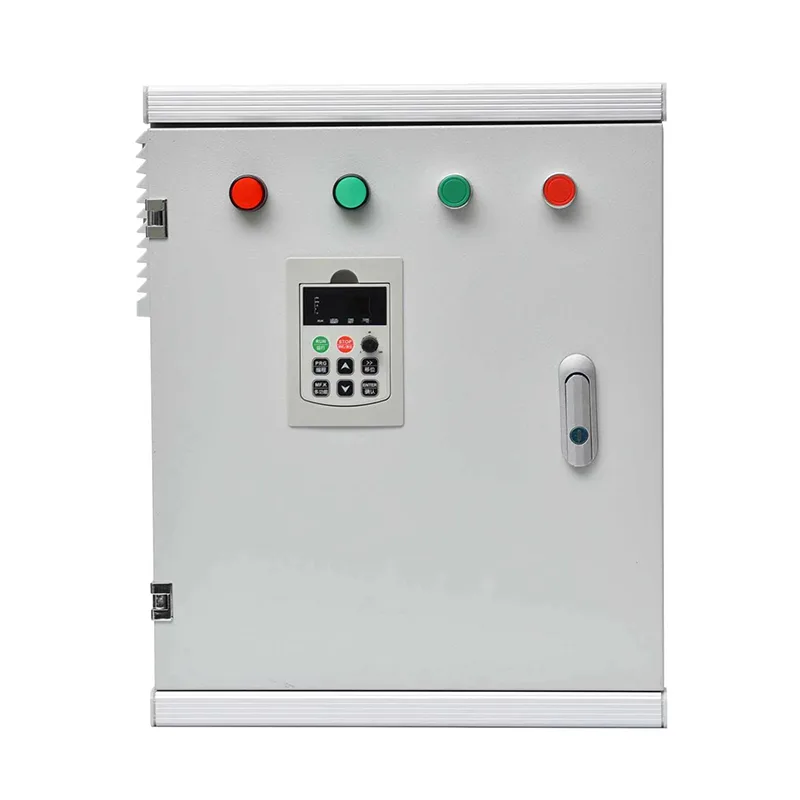

Kabinet Permulaan Lembut

Kabinet Pemula Lembut yang ditawarkan oleh pengeluar terkemuka China Csivei termasuk unit pemula lembut 3 fasa (bernilai daripada 7.5 hingga 800 kW, 380–690 V), pemutus litar masuk atau pemutus sambungan, penyentuh pintasan terbina dalam, geganti beban lebih motor dan pengubah kawalan. Ciri permulaan — had arus boleh atur cara, masa tanjakan voltan dan tork awal — ditetapkan melalui pad kekunci digital atau HMI. Fungsi pilihan termasuk tanjakan hentian lembut untuk sistem pam untuk menghalang tukul air. Perlindungan meliputi litar pintas, beban lampau, kehilangan fasa, voltan bawah/lebihan, dan suhu berlebihan thyristor. Komunikasi standard melalui Modbus RTU membenarkan sambungan ke loji DCS atau SCADA; Profibus, Profinet, atau Ethernet/IP pilihan tersedia. Kepungan berdiri lantai diperbuat daripada keluli tergalvani dengan kemasan bersalut serbuk, bertaraf IP42 hingga IP55, sesuai untuk bilik elektrik dalaman dan persekitaran industri yang berdebu.

Aplikasi Produk

Untuk motor yang beroperasi pada kelajuan tetap tetapi memerlukan permulaan yang lembut untuk melindungi peralatan yang didorong dan rangkaian elektrik, Kabinet Pemula Lembut menyediakan alternatif penyelenggaraan yang padat dan rendah kepada pemula terus dalam talian atau delta bintang.

Stesen Pam Air & Air Sisa

Pam pengambilan air mentah, penggalak dan pam pemindahan mendapat manfaat daripada permulaan lembut, yang menghilangkan tukul air dalam saluran paip dan mengurangkan haus mekanikal pada pendesak pam dan gandingan. Fungsi hentian lembut terbina dalam melembapkan lagi slam injap sehala dan lonjakan tekanan. Operasi pintasan semasa berjalan keadaan mantap memastikan penjanaan haba kabinet yang minimum, walaupun di stesen pam dengan pengudaraan terhad.

Sistem Kipas & Pemampat HVAC

Penyejuk, kipas menara penyejuk dan motor unit pengendalian udara yang besar di bangunan komersial boleh menarik arus permulaan yang tinggi yang menyebabkan lampu berkelip dan menegangkan kawalan penjana. Kabinet pemula lembut mengehadkan arus masukan kepada 3–4 kali beban penuh, mengelakkan penurunan voltan. Penyentuh pintasan menghapuskan kehilangan thyristor berterusan, mengekalkan kecekapan tenaga sistem semasa waktu operasi bangunan yang panjang.

Penghantar dan Penghancur Perlombongan & Kuari

Penghantar tali pinggang dan penghancur batu memerlukan aplikasi tork yang lembut semasa permulaan untuk melindungi kotak gear, sambungan tali pinggang dan gandingan daripada beban hentakan. Ciri permulaan tendangan boleh laras soft starter memberikan denyutan tork tinggi yang ringkas sebelum ramping, mengatasi geseran pemisah tali pinggang yang dimuatkan sepenuhnya. Setelah motor dihidupkan, penyentuh pintasan memastikan operasi yang sejuk dan cekap tenaga dalam persekitaran berhabuk dan bersuhu tinggi.

Pemampat & Penggerak Industri

Pemampat skru dan salingan di kilang pembuatan, bersama-sama dengan pengadun dan pengacau dalam pemprosesan kimia, bermula di bawah beban dan memerlukan pecutan yang lancar. Pemula lembut menghilangkan sementara tork mendadak yang mempercepatkan kehausan galas dan ram, manakala operasi pintasan memastikan tiada kehilangan thyristor semasa larian berterusan yang lama.

Pengairan Pertanian & Pam Perigi Dalam

Pam tenggelam telaga dalam dan sistem pemercik besar di kawasan terpencil bergantung pada pemula lembut untuk melindungi aci pam dan selongsong telaga daripada memulakan tork. Kabinet serasi dengan bekalan penjana, kerana arus masuk yang dikurangkan membolehkan penjana yang lebih kecil memulakan pam yang lebih besar. Operasi pintasan mengurangkan penggunaan bahan api semasa musim pengairan.

Teknikal Selam Dalam

Kabinet Pemula Lembut menyepadukan pemula lembut berasaskan thyristor dengan perlindungan motor dan litar penuh dalam satu kepungan pra-wayar tunggal, dioptimumkan untuk kawalan motor kelajuan tetap industri.

Tanjakan Voltan Berasaskan Thyristor

Pemula lembut mengawal enam penerus kawalan silikon (SCR) anti-selari, sepasang setiap fasa, untuk meningkatkan voltan motor dengan lancar daripada aras tork awal boleh laras (biasanya 30–60% daripada nominal) kepada voltan penuh sepanjang masa tanjakan yang ditetapkan pengguna (0.5–60 saat). Semasa ramp-up, arus dihadkan kepada gandaan tertakrif arus beban penuh, biasanya 3–5x, mengelakkan beban pengubah atau penjana. Sebaik sahaja motor menghampiri kelajuan segerak, algoritma dalaman mengesan kejatuhan arus dan memberi isyarat kepada penyentuh pintasan untuk ditutup, menyambung terus motor ke sesalur kuasa. Ini menghalang arus keluar dari SCR, menghapuskan kehilangan pengaliran dan penjanaan haba.

Operasi Pintasan dan Larian Berterusan

Selepas dimulakan, semua arus motor mengalir melalui penyentuh pintasan mekanikal, yang dinilai untuk tugas berterusan. SCR kekal berpagar, jadi pemula lembut tidak menyumbang apa-apa kepada kenaikan haba. Ini adalah kelebihan utama berbanding VFD dalam aplikasi berkelajuan tetap — kabinet berjalan sejuk dan memerlukan pengudaraan yang minimum. Jika hentian lembut dipilih, pintasan dibuka semasa penutupan, dan SCR terlibat semula untuk menurunkan voltan secara beransur-ansur, menghalang tukul air.

Perlindungan Motor dan Litar

Kabinet menyediakan perlindungan motor penuh melalui pemutus litar magnet terma dan geganti beban lampau elektronik dengan pengesanan kehilangan fasa dan ketidakseimbangan arus. Perlindungan litar pintas diselaraskan untuk memelihara integriti SCR. Perlindungan tambahan termasuk:

● Perlindungan bawah/voltan lampau, dimatikan sebelum kerosakan motor akibat anomali voltan

● Pengesan suhu berlebihan thyristor, dengan penggera dan peringkat perjalanan

●  Pembalikan fasa dan pengesanan kehilangan fasa

●  Perlindungan gerai dan rotor berkunci melalui geganti

Saling kunci keselamatan luaran (cth., hentian kecemasan, suis getaran) disambungkan ke litar kawalan melalui terminal khusus.

Antara Muka Kawalan dan Komunikasi

Pad kekunci digital dengan paparan LCD pada unit pemula menyediakan tetapan parameter setempat, kawalan mula/henti dan petunjuk status — termasuk arus motor, voltan dan kod kerosakan. HMI yang dipasang di pintu boleh disepadukan untuk kabinet yang lebih besar. Standard RS485 Modbus RTU membenarkan mula/henti jauh, muat turun parameter dan pelaporan penggera kepada DCS atau SCADA. Untuk rangkaian loji yang menuntut, gerbang Profibus DP, Profinet atau Ethernet/IP tersedia.

Kepungan dan Pengurusan Terma

Kabinet berdiri di lantai dibina daripada kepingan keluli tergalvani tolok berat dengan kemasan serbuk kalis cuaca. Memandangkan haba thyristor dijana hanya semasa tanjakan mula dan berhenti selama beberapa saat, penyejukan perolakan semula jadi selalunya mencukupi untuk kabinet dalaman. Untuk unit berkuasa tinggi atau persekitaran ambien tinggi, kipas udara paksa yang ditapis dengan kawalan termostatik disediakan. Penarafan perlindungan standard ialah IP42 hingga IP54; penilaian yang lebih tinggi tersedia untuk lokasi berdebu atau luar.

Pematuhan dan Pengujian

Setiap kabinet menjalani ujian penerimaan kilang termasuk: pengukuran rintangan penebat litar kuasa, pengesahan litar penyalaan SCR, operasi penyentuh pintasan dan ujian fungsi semua profil mula/henti yang diprogramkan dan fungsi perlindungan. Pemasangan direka bentuk dan diuji kepada IEC 61439-1/2, dan semua litar kawalan diuji mengikut piawaian imuniti hingar yang berkenaan.

Soalan Lazim

S1: Bilakah saya harus memilih kabinet pemula lembut berbanding pemula VFD atau DOL?

Pilih pemula lembut apabila anda memerlukan pecutan motor lancar dan arus masuk yang berkurangan tetapi tidak memerlukan variasi kelajuan berterusan. Permulaan lembut lebih ringkas, menjana kurang haba, kos lebih murah dan lebih padat daripada VFD. Berbanding dengan DOL, mereka menghapuskan lonjakan semasa dan kejutan mekanikal. Berbanding dengan delta bintang, mereka menyediakan parameter permulaan boleh laras sepenuhnya dan boleh sistem pam henti-lembut.

S2: Apakah saiz motor yang boleh dimuatkan oleh kabinet?

Kabinet standard dikonfigurasikan untuk motor dari 7.5 kW hingga 800 kW pada 400 V (tiga fasa), dengan penilaian 690 V tersedia untuk motor yang lebih besar. Kami akan memadankan pemula lembut, penyentuh pintasan dan pemutus litar dengan arus plat nama motor anda. Konfigurasi tersuai untuk kuasa yang lebih tinggi adalah mungkin.

S3: Adakah kabinet pemula lembut menyokong pemulaan berbilang motor?

Ya, dalam susunan berurutan: satu pemula lembut boleh menghidupkan beberapa motor satu demi satu, setiap satu dengan penyentuh keluarannya sendiri. Selepas motor pertama mencapai kelajuan penuh dan memintas, pemula lembut memutuskan sambungan daripadanya dan bersambung ke motor kedua, dan seterusnya. Ini mengurangkan kos apabila beberapa pam atau peminat saiz yang sama berkongsi stesen. Walau bagaimanapun, semua motor mesti mempunyai parameter permulaan yang sama atau serupa.

S4: Apakah yang berlaku jika pemula lembut gagal semasa motor sedang berjalan?

Sebaik sahaja motor berada pada kelajuan penuh dan penyentuh pintasan ditutup, motor berjalan terus dari bekalan utama. Jika papan kawalan penghidup lembut gagal atau SCR rosak, motor terus berjalan tanpa terjejas. Kesalahan hanya akan menjejaskan percubaan permulaan seterusnya. Kegagalan yang wujud ini merupakan kelebihan operasi utama.

S5: Berapa lama tanjakan permulaan lembut, dan bolehkah ia dilaraskan?

Masa tanjakan voltan boleh laras sepenuhnya, biasanya dari 0.5 hingga 60 saat, dan boleh dilanjutkan lagi jika perlu. Voltan permulaan awal (kick start) juga boleh laras. Tanjakan optimum ditentukan oleh motor dan beban — cukup lama untuk menghilangkan kejutan mekanikal, cukup pendek untuk mengehadkan pemanasan thyristor semasa permulaan.

S6: Bolehkah pemula lembut mengendalikan mula kerap?

Pemula lembut dinilai untuk bilangan permulaan tertentu setiap jam (biasanya sehingga 10 permulaan tugas berat). Penilaian ini bergantung pada tetapan semasa mula, masa tanjakan dan saiz motor. Untuk aplikasi yang melibatkan permulaan yang sangat kerap (cth., penghantar pengindeksan), VFD mungkin lebih sesuai. Rujuk kami dengan kitaran tugas anda untuk saiz yang betul.

S7: Apakah penyelenggaraan yang diperlukan oleh kabinet?

Penyelenggaraan tetap adalah minimum: pemeriksaan visual tahunan bagi penamatan kuasa, pembersihan penapis pengudaraan (jika dipasang), dan pemeriksaan fungsi kontaktor pintasan. SCR tidak mempunyai bahagian yang bergerak dan tidak haus. Penyentuh pintasan ialah komponen utama yang boleh diservis, dengan hayat mekanikal biasanya melebihi satu juta operasi, yang diterjemahkan kepada tahun perkhidmatan.

S8: Adakah pemula lembut mencipta harmonik pada bekalan utama?

Pemula lembut thyristor menjana arus harmonik hanya semasa tanjakan permulaan ringkas dan hentian lembut. Semasa operasi pintasan keadaan mantap, motor menarik arus sinusoidal, jadi tiada harmonik dihasilkan. Ini menjadikannya lebih mesra grid daripada pemacu AC, yang boleh menjana harmonik berterusan melainkan ditapis.

Rangkaian Bekalan Air Daerah — Retrofit Permulaan Lembut untuk 20 Stesen Pam

Latar belakang

Pihak berkuasa air serantau di Eropah Timur menguruskan rangkaian 20 stesen pam penggalak jauh, setiap satu dengan 2–4 pam pemula terus dalam talian (DOL) konvensional antara 37 hingga 132 kW. Stesen-stesen itu adalah kritikal untuk mengagihkan air ke beberapa bandar, tetapi masalah yang berulang telah menyebabkan kos operasi yang tidak boleh diterima dan gangguan perkhidmatan.

Cabaran

Masalah utama ialah elektrik. Arus permulaan DOL secara tiba-tiba — sehingga 7 kali beban penuh — menyebabkan penurunan voltan yang teruk pada talian pengedaran luar bandar yang lemah. Penyampai perlindungan tersandung ini di pencawang berdekatan, kadangkala mengganggu kuasa ke stesen pam itu sendiri. Pihak berkuasa juga menghadapi kos penyelenggaraan mekanikal yang tinggi: tukul air semasa permulaan pam dan berhenti sambungan paip yang kerap pecah dan injap sehala rosak, manakala aplikasi tork yang mendadak memendekkan hayat galas dan gandingan pam. Stesen-stesen itu adalah tanpa pemandu dan terletak di kawasan terpencil, jadi mana-mana peralatan mestilah teguh, ringkas dan mampu melaporkan kerosakan jauh.

Mengapa Kabinet Permulaan Lembut?

Pihak berkuasa menilai kedua-dua VFD dan soft starter. VFD menawarkan kawalan kelajuan tetapi dianggap berlebihan — pam direka bentuk untuk berjalan pada kelajuan tetap terhadap lengkung sistem statik, di mana injap pendikit telah menyediakan pemangkasan aliran. Kabinet pemula lembut menawarkan padanan yang ideal: mereka akan menghapuskan lonjakan arus mula dan tukul air tanpa memperkenalkan kehilangan pemacu berterusan atau penyejukan kompleks.

Faktor pemilihan utama:

●  Pengsentuh pintasan dalaman pemula lembut bermaksud bahawa apabila dihidupkan, motor akan memperoleh kuasa tanpa kehilangan thyristor, memastikan penjanaan haba kabinet minimum dalam bilik pam yang tidak berventilasi.

●  Ciri hentian lembut akan menurunkan pam secara beransur-ansur semasa penutupan, menanggalkan kejutan tekanan yang menyebabkan tukul air.

●  Antara muka digital ringkas kabinet dan sambungan Modbus RS485 disepadukan terus ke dalam rangkaian SCADA pihak berkuasa yang baru muncul, membenarkan pelaporan kesalahan tanpa lawatan tapak.

●  Arus masuk yang berkurangan bermakna set penjana sedia ada (digunakan semasa gangguan grid) boleh memulakan pam yang sama tanpa penurunan voltan yang bermasalah, memanjangkan kapasiti sandaran yang berkesan.

Kerahan

Dua puluh kabinet pemula lembut standard (penarafan 45 hingga 160 A) telah dibuat, diuji kilang dan dipasang di bilik pam sedia ada selama enam bulan. Setiap kabinet termasuk pemutus litar utama, pemula lembut dengan penyentuh pintasan, geganti beban lampau elektronik, komunikasi Modbus dan penutup IP54 kalis hujan. Pentauliahan melibatkan kemasukan parameter mudah untuk masa tanjakan dan had semasa, dan sambungan kabel Modbus tunggal ke unit terminal jauh stesen.

Keputusan

●  Gangguan voltan grid dari permulaan pam telah dihapuskan. Tiada lagi perjalanan pencawang telah direkodkan sejak pengubahsuaian.

●  Pembaikan paip dikurangkan sebanyak lebih 80% pada tahun pertama, kerana tukul air semasa mula dan berhenti telah dihapuskan melalui pemprofilan permulaan lembut dan hentian lembut.

●  Penggantian galas pam dan pengedap menunjukkan penurunan yang boleh diukur, disebabkan oleh permulaan tork yang licin dan rendah.

●  Reka bentuk pintasan memastikan bilik kuasa kekal sejuk, walaupun semasa operasi pam permintaan tinggi yang dilanjutkan; tiada kegagalan penyejukan kabinet berlaku.

●  Pihak berkuasa kini menerima status mula/henti masa nyata, mula semasa dan log kerosakan daripada setiap stesen pada SCADAnya, membolehkan respons ramalan dan bukannya panggilan kecemasan.

●  Selepas setahun, pihak berkuasa meluaskan program kepada sepuluh stesen tambahan, menggunakan kabinet pemula lembut sebagai standardnya untuk semua projek pengubahsuaian DOL kepada lembut.
