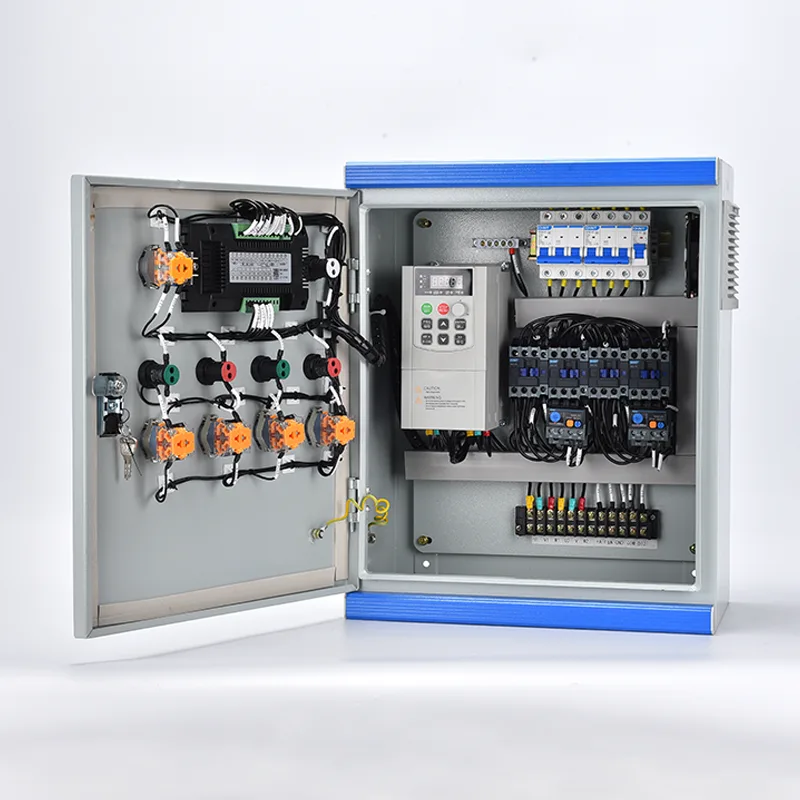

Panel Kawalan HVAC

Setiap Panel Kawalan HVAC direka bentuk mengikut keperluan khusus sistem mekanikal yang ditadbirnya — sama ada unit pengendalian udara berbungkus tunggal, loji penyejuk dengan berbilang pam dan menara penyejuk, atau sistem pengurusan zon VAV seluruh bangunan. Perumahan panel memuatkan infrastruktur elektrik penuh: pengasingan kuasa masuk, perlindungan litar, pemula motor (terus dalam talian, delta bintang, pemula lembut atau pemacu frekuensi berubah-ubah), geganti kawalan, interlock keselamatan dan pengawal khusus — biasanya PLC atau DDC — dengan terminal penderia medan untuk input suhu, kelembapan, tekanan, aliran dan kualiti udara. Skrin sentuh HMI atau paparan pad kekunci yang dipasang di pintu memberikan pengendali keterlihatan sistem dan kawalan parameter masa nyata. Ketersambungan melalui BACnet, Modbus atau Ethernet/IP membolehkan penyepaduan yang lancar dengan sistem pengurusan bangunan (BMS). Penarafan penutup dari IP42 hingga IP65 sesuai dengan bilik mekanikal dalaman, platform loji atas bumbung dan lokasi luar yang terdedah. Skim perlindungan komprehensif meliputi litar pintas, beban lampau, kehilangan fasa, bawah/voltan lampau, dan kebocoran bumi pada setiap litar, dengan interlock keselamatan wajib yang disambungkan untuk penutupan penggera kebakaran, perlindungan beku dan kalis aliran udara. Pematuhan penuh dengan IEC 61439-1/2, IEC 60364, dan piawaian keselamatan elektrik serantau dikekalkan.

Aplikasi Ideal

Daripada pengendali udara tunggal kepada loji pusat seluruh kampus, Panel Kawalan HVAC menyediakan perisikan elektrik terpusat yang memastikan sistem mekanikal berjalan dengan selamat, cekap dan selaras dengan rangkaian automasi bangunan yang lebih luas.

Bangunan Pejabat Komersil & Pembangunan Bercampur

Menara pejabat besar, pusat beli-belah dan kompleks guna bercampur mengendalikan berbilang unit pengendalian udara, penyejuk, menara penyejuk dan zon pengudaraan. Panel kawalan HVAC memusatkan kawalan dan perlindungan setiap pakej mekanikal — panel AHU yang menguruskan kipas bekalan dan pemulangan, gegelung penyejuk, peredam ekonomi dan status penapis, atau panel loji penyejuk yang menyusun berbilang pemampat, pam primer dan sekunder serta kipas menara penyejuk. Penyepaduan dengan BMS bangunan melalui BACnet/IP atau Modbus membolehkan pengurus kemudahan memantau dan melaraskan semua sistem dari stesen kerja pusat.

Kemudahan Perindustrian & Pembuatan

Kilang, kilang pemprosesan dan gudang selalunya memerlukan pengudaraan khusus dan penyejukan proses yang berasingan daripada penghawa dingin yang selesa. Panel kawalan dalam persekitaran ini mengurus kipas ekzos berkuasa tinggi, unit udara solekan, sistem pengumpulan habuk dan penyejuk proses. Kawalan berasaskan PLC dengan protokol komunikasi industri menyokong logik saling kunci yang kompleks — seperti menyelaraskan pengudaraan dengan operasi barisan pengeluaran atau ekzos ketuhar proses. Kandang tugas berat dengan perlindungan habuk dan kelembapan yang dipertingkatkan mengendalikan keadaan persekitaran yang mencabar.

Pusat Data & Kemudahan Misi-Kritikal

Penyejukan pusat data ialah fungsi kritikal 24/7. Panel kawalan HVAC yang menguruskan pengendali udara bilik komputer (CRAH), penghawa dingin bilik komputer (CRAC), pam air sejuk dan kipas kondenser direka bentuk untuk lebihan dan kebolehpercayaan. Input dwi kuasa, penyepaduan suis pemindahan automatik dan output penggera selamat gagal memastikan penyejukan berterusan melalui gangguan utiliti. Kawalan suhu dan kelembapan berketepatan tinggi, dengan sambungan Modbus/BACnet ke platform pengurusan infrastruktur pusat data (DCIM), menyediakan pemantauan alam sekitar masa nyata.

Hospital & Kemudahan Penjagaan Kesihatan

Teater bedah, bilik pengasingan, bilik bersih dan wad am masing-masing memerlukan hubungan kualiti udara, suhu, kelembapan dan tekanan yang khusus. Panel kawalan HVAC dalam tetapan penjagaan kesihatan mengurus persekitaran yang tepat ini. Fungsi penggera kritikal — suhu tinggi/rendah, lawatan kelembapan, kehilangan aliran udara dan status penapis — disambungkan ke panggilan jururawat bangunan atau sistem pemantauan pusat. Panel direka untuk memudahkan penyelenggaraan dan menggabungkan kemudahan pengasingan yang membolehkan perkhidmatan tanpa penutupan sistem.

Hotel, Resort & Hospitaliti

Keselesaan tetamu adalah yang utama. Panel kawalan HVAC mengurus loji penyejuk pusat, sistem dandang, pengendali udara yang menyediakan ruang awam dan pengawal zon unit gegelung kipas di seluruh lantai tetamu. Jadual berasaskan penghunian yang telah diprogramkan mengurangkan penggunaan tenaga semasa tempoh penghunian rendah sambil memastikan bilik tetamu mencapai titik set keselesaan mengikut masa daftar masuk.

Kampus Pendidikan & Bangunan Institusi

Bangunan universiti, sekolah dan kemudahan kerajaan yang tersebar di pelbagai struktur mendapat manfaat daripada platform panel kawalan HVAC standard. Setiap bilik mekanikal bangunan disediakan oleh panel khusus untuk AHU, pam dan unit terminal, semuanya disambungkan kembali ke BMS seluruh kampus. Pendekatan ini memudahkan latihan penyelenggaraan dan pengurusan alat ganti.

Teknikal Selam Dalam

Panel Kawalan HVAC direka bentuk sebagai pengagihan kuasa komprehensif, kawalan motor dan pemasangan automasi — setiap satu direka khas untuk memadankan jadual peralatan mekanikal dan urutan operasi.

Pengagihan Kuasa dan Perlindungan Litar

Bahagian masuk menerima kuasa tiga fasa (biasanya 400V/480V, 50/60Hz) melalui suis pemutus sambungan utama atau pemutus litar yang boleh dikunci, dengan penarafan tahan litar pintas dikira untuk arus kerosakan yang tersedia di tapak. Pengedaran hiliran diatur mengikut fungsi peralatan: cawangan berasingan untuk kipas, pam, pemampat dan litar kawalan. Perlindungan litar motor disediakan oleh pemutus litar magnet terma atau pemutus bercantum yang dipadankan dengan arus beban penuh motor, dengan geganti beban lampau (elektronik atau terma) yang menyediakan lengkung perjalanan Kelas IEC 10/20/30. Kuasa kawalan — biasanya 24VAC, 24VDC atau 230VAC — diperoleh daripada pengubah kawalan khusus dengan litar sekunder bercantum secara bebas, mengasingkan elektronik kawalan daripada transien bahagian kuasa.

Kawalan Motor dan Kaedah Permulaan

Bergantung pada saiz motor, keperluan tork permulaan, dan toleransi sistem mekanikal untuk arus masuk, panel menggabungkan kaedah permulaan yang sesuai:

●  Direct-on-line (DOL) : untuk kipas yang lebih kecil dan pam sehingga lebih kurang 7.5kW

●  Star-delta : untuk motor kuasa sederhana yang memerlukan arus permulaan yang berkurangan

●  Pemula lembut : untuk pam dan kipas yang tanjakan lancar menghilangkan penukul air atau gelinciran tali pinggang

●  Pemacu frekuensi boleh ubah (VFD) : untuk aplikasi yang memerlukan modulasi kelajuan berdasarkan permintaan — seperti kipas bekalan AHU yang dikawal oleh tekanan statik saluran atau pam air sejuk sekunder yang bertindak balas kepada tekanan berbeza merentas gelung

VFD ditentukan dengan tebatan harmonik terbina dalam (pautan DC tercekik) dan penapis dV/dt keluaran di mana panjang kabel melebihi had pengilang. Semua pemacu dikonfigurasikan untuk komunikasi bersiri dengan pengawal panel untuk rujukan kelajuan dan maklum balas status.

Platform Pengawal: PLC lwn. DDC

Seni bina kawalan dipilih berdasarkan keperluan kerumitan dan penyepaduan aplikasi:

●  Pengawal DDC adalah tipikal untuk aplikasi HVAC komersial yang disepadukan ke dalam BMS melalui BACnet MS/TP atau BACnet/IP asli. Pustaka aplikasi pra-diprogram meliputi jujukan AHU, penyejuk dan dandang standard.

●  Kawalan berasaskan PLC ditentukan untuk persekitaran perindustrian, penjujukan berbilang pemampat yang kompleks atau di mana sistem mesti antara muka dengan peralatan bukan HVAC seperti mesin proses. Platform PLC menyokong logik tangga, blok fungsi atau pengaturcaraan teks berstruktur, dengan komunikasi Profinet, Ethernet/IP atau Modbus TCP.

●  Kedua-dua platform melaksanakan urutan operasi yang ditentukan: jadual masa, gelung PID suhu/tekanan, penjujukan mula/henti, penjanaan penggera dan pengelogan masa jalan.

Antara Muka Penderia dan Pendawaian Medan

Blok terminal khusus menampung pendawaian medan daripada penderia suhu (thermistor NTC, RTD, 4-20mA), transduser dan suis tekanan, penderia kelembapan, suis pembukti aliran udara yang dipasang pada saluran, suis tekanan berbeza untuk status penapis dan isyarat maklum balas injap/penggerak. Semua input analog ditapis dan dilindungi daripada transien teraruh. Input digital diasingkan secara individu melalui optocoupler atau relay interposing. Kegagalan penderia dikesan dan dibimbangkan, dengan strategi sandaran boleh dikonfigurasikan — contohnya, lalai kepada operasi kipas berkelajuan tetap pada kehilangan penderia tekanan saluran.

HMI dan Antara Muka Operator

Skrin sentuh HMI warna yang dipasang di pintu (biasanya 7 inci atau lebih besar) atau penunjuk LED diskret dan butang tekan menyediakan antara muka pengendali tempatan. HMI memaparkan grafik status sistem masa nyata — suhu, kelembapan, tekanan, masa jalan peralatan, aliran penggunaan tenaga — dengan papan pemuka yang boleh dikonfigurasikan pengguna. Pelarasan parameter dilindungi kata laluan dengan berbilang tahap akses (pengendali, penyelia, jurutera). Pengumuman penggera termasuk pengelogan acara bertanda masa dengan penjejakan pengakuan. Untuk panel bersepadu BMS, HMI boleh berfungsi sebagai alat penggantian dan pentauliahan tempatan dan bukannya antara muka harian utama.

Jalinan Keselamatan dan Logik Perlindungan

Fungsi keselamatan kritikal dilaksanakan dalam logik berwayar tegar yang bebas daripada pengawal, memastikan operasi selamat gagal walaupun sekiranya berlaku kegagalan pemproses:

●  Antara muka penggera kebakaran: input sentuhan bebas volt daripada panel kebakaran memaksa penutupan AHU dan penutupan peredam

●  Perlindungan beku: termostat suhu rendah pada gegelung air menghalang unit dan membuka injap untuk mengelakkan gegelung pecah

●  Pembuktian aliran udara: suis tekanan berbeza dalam aliran udara menghalang tenaga pemanas elektrik atau gas tanpa aliran udara yang disahkan

●  Suis penyejuk tekanan tinggi dan tekanan rendah melindungi pemampat

●  Suis seismik dan getaran jika diperlukan oleh kod tempatan

Semua interlock keselamatan berwayar dalam litar perjalanan geganti kawalan utama atau PLC keselamatan, memastikan penutupan serta-merta dan tanpa syarat.

Kepungan dan Pembinaan Alam Sekitar

Penutup panel dibuat daripada kepingan elektro-galvani atau keluli tahan karat 1.5mm hingga 2.0mm dengan kemasan bersalut serbuk. Penilaian biasa termasuk:

●  IP42/IP43 untuk bilik mekanikal dalaman dengan persekitaran terkawal suhu yang bersih

●  IP54/IP55 untuk bilik peralatan, penutup loji atas bumbung atau lokasi separa terdedah

●  IP65 untuk pemasangan luar yang terdedah kepada hujan, habuk dan matahari langsung

Pengurusan terma aktif — pengudaraan paksa yang ditapis dengan kawalan kipas termostatik — disertakan untuk panel padat VFD atau persekitaran pemasangan ambien yang tinggi. Untuk kabinet luar, kanopi pelindung matahari, pemanas anti-kondensasi dan perkakasan keluli tahan karat tahan karat ditentukan.

Komunikasi dan Integrasi BMS

Gerbang komunikasi menterjemahkan protokol pengawal kepada tulang belakang BMS kemudahan. BACnet asli (MS/TP atau IP), Modbus RTU/TCP dan penyesuai LonWorks atau Ethernet/IP pilihan tersedia. Semua titik yang dipantau — suhu, tekanan, kadar aliran, status peralatan, waktu operasi, data tenaga dan keadaan penggera — boleh dilihat oleh BMS. Pelarasan titik tetapan jauh dan pengurusan jadual membolehkan pengoptimuman tenaga terpusat merentas keseluruhan portfolio bangunan.

Ciri Kecekapan Tenaga

Pemeteran kuasa bersepadu pilihan mengukur tahap panel atau penggunaan beban individu. Pengawal boleh melaksanakan urutan pengoptimuman tenaga seperti penyejukan bebas ekonomi, pengudaraan terkawal permintaan (berasaskan CO₂), mula/berhenti optimum dan tetapan semula suhu air sejuk berdasarkan keadaan luar — mengurangkan penggunaan tenaga HVAC tahunan sebanyak 15% hingga 25% berbanding kawalan parameter tetap.

4. Soalan Lazim

S1: Adakah Panel Kawalan HVAC produk standard atau direka khas untuk setiap projek?

Setiap panel direka khas untuk memadankan jadual peralatan mekanikal projek, urutan operasi dan senarai beban elektrik. Jurutera aplikasi kami bekerja daripada P&ID, lembaran data peralatan dan spesifikasi kawalan anda. Seni bina dalaman dan perpustakaan komponen yang standard memastikan kualiti yang konsisten sambil menampung keperluan khusus tapak.

S2: Apakah platform pengawal yang anda gunakan — PLC atau DDC?

Kami menawarkan kedua-duanya dan akan mengesyorkan platform yang sesuai berdasarkan projek anda. Pengawal DDC (BACnet-asli) sesuai dengan aplikasi bangunan komersial dengan penyepaduan BMS. PLC ditentukan untuk kemudahan perindustrian, urutan kompleks, atau di mana penyepaduan dengan peralatan bukan HVAC diperlukan. Sokongan berbilang vendor tersedia — kami bekerjasama dengan jenama terkemuka dan juga boleh membekalkan alternatif platform terbuka.

S3: Apakah peralatan HVAC yang boleh dikawal oleh panel?

Panel kami dikonfigurasikan untuk semua peralatan HVAC biasa: unit pengendalian udara (isipadu malar dan VAV), unit atas bumbung berbungkus, loji penyejuk (penyejukkan udara dan penyejukan air), sistem dandang, menara penyejuk, sistem pengepaman (utama, sekunder dan tertier), unit gegelung kipas, ventilator pemulihan haba dan sistem ekstrak asap. Panel berbilang peralatan yang menguruskan keseluruhan bilik mekanikal adalah tawaran standard.

S4: Bolehkah panel berintegrasi dengan Sistem Pengurusan Bangunan sedia ada kami?

ya. Protokol komunikasi termasuk BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP dan LonWorks tersedia. Kami akan mengesahkan protokol tertentu, kadar baud dan senarai mata semasa fasa kejuruteraan untuk memastikan integrasi palam dan main yang lancar dengan BMS anda.

S5: Apakah piawaian dan pensijilan keselamatan yang dipatuhi oleh panel?

Panel direka bentuk dan diuji kepada IEC 61439-1/2 untuk pemasangan gear suis dan alat kawalan voltan rendah. Semua komponen membawa tanda CE. Pensijilan serantau tambahan (UL, UKCA, dll.) tersedia. Dokumentasi ujian penerimaan kilang (FAT) penuh dibekalkan dengan setiap panel, termasuk pengesahan litar, ujian rintangan penebat, ujian jujukan fungsi dan pengesahan saling kunci keselamatan.

S6: Bagaimanakah panel diuji sebelum penghantaran?

Setiap panel menjalani ujian penerimaan kilang yang komprehensif termasuk: pengesahan pendawaian titik ke titik, ujian rintangan penebat (litar kuasa dan kawalan), ujian berfungsi penuh semua pemula dan pemacu motor, pemeriksaan gelung I/O pengawal, ujian jujukan operasi simulasi terhadap naratif kawalan yang diluluskan, ujian HMI dan antara muka komunikasi, dan pengesahan fungsi interlock keselamatan. Laporan FAT terperinci disediakan bersama panel.

S7: Apakah penyelenggaraan yang diperlukan selepas pemasangan?

Penyelenggaraan tahunan yang disyorkan termasuk: pengimejan terma sambungan kuasa untuk mengenal pasti penamatan yang longgar, pemeriksaan kefungsian interlock keselamatan dan hentian kecemasan, pengesahan penentukuran sensor, pemeriksaan kipas penyejuk dan keadaan penapis, dan pembersihan am bahagian dalam kandang. Semua komponen boleh diakses melalui pintu depan; alat ganti kritikal seperti fius dan gegelung penyentuh dikenal pasti dalam manual penyelenggaraan yang dibekalkan.

S8: Bolehkah anda menyokong pentauliahan lapangan?

Sokongan pentauliahan jauh melalui panggilan video disertakan dengan setiap panel. Pentauliahan di tapak dan perkhidmatan penyepaduan BMS boleh diatur bergantung pada lokasi dan skop projek.

Terminal Lapangan Terbang Antarabangsa Baharu — Penerapan Panel Kawalan HVAC

Latar belakang

Sebuah lapangan terbang antarabangsa utama di Timur Tengah membina terminal penumpang baharu untuk menampung permintaan kapasiti yang semakin meningkat. Terminal itu, berkeluasan lebih 700,000 meter persegi, memerlukan infrastruktur HVAC yang komprehensif untuk mengekalkan keselesaan penumpang di seluruh balai berlepas, ruang ketibaan, zon runcit, ruang istirahat dan kawasan pengendalian bagasi dalam suhu luar yang melampau mencecah 50°C.

Cabaran

Reka bentuk mekanikal menentukan loji penyejuk berpusat dengan 12 penyejuk empar sejukan air, 48 unit pengendalian udara antara 15kW hingga 160kW, banyak set pam air sejuk (utama dan sekunder), kipas menara penyejuk, ventilator pemulihan tenaga, dan pengudaraan khusus untuk pengendalian bagasi tertutup dan kawasan loji. Semua peralatan telah diedarkan di pelbagai lantai mekanikal dan penutup loji atas bumbung.

Kontraktor elektrik projek itu menghadapi jadual pembinaan yang sukar. Panel kawalan individu yang membuat tapak untuk setiap peralatan memerlukan sejumlah besar juruelektrik di tapak untuk tempoh yang panjang, memperkenalkan variasi kualiti dan ralat penyelarasan risiko antara subkontraktor elektrik dan kawalan. Pengendali lapangan terbang itu juga mewajibkan integrasi BACnet penuh dengan BMS perusahaan kemudahan untuk pengurusan tenaga terpusat dan penyelenggaraan ramalan.

Mengapa Panel Kawalan HVAC Kejuruteraan Kilang?

Pasukan projek memilih untuk mendapatkan semua panel kawalan HVAC sebagai pemasangan kejuruteraan kilang, pra-ujian. Kelebihannya adalah menentukan:

●  Setiap panel direka bentuk daripada jadual peralatan mekanikal dan turutan operasi perunding kawalan, memastikan padanan satu sama satu antara setiap panel dan peralatan yang ditetapkan.

●  Semua pengagihan kuasa dalaman, perlindungan motor, VFD, pendawaian kawalan, logik PLC/DDC dan konfigurasi HMI telah dipasang sepenuhnya dan diuji di kilang sebelum penghantaran — memampatkan masa di tapak untuk memasang panel, menyambungkan kuasa masuk dan menamatkan kabel penderia medan.

●  Gerbang komunikasi BACnet telah diprakonfigurasikan dan senarai mata penuh dibekalkan kepada penyepadu BMS sebelum panel tiba, menghapuskan penyahpepijatan protokol medan yang panjang.

●  Saling kunci keselamatan — penutupan penggera kebakaran, perlindungan pembekuan untuk gegelung air yang disejukkan, interlock yang membuktikan aliran udara untuk pemanas elektrik — telah dipasang di kilang dengan pengesahan yang didokumenkan, memenuhi keperluan keselamatan pihak berkuasa lapangan terbang yang ketat.

●  Reka bentuk panel yang konsisten merentas kesemua 48 AHU latihan operator yang dipermudahkan dan stok alat ganti untuk pasukan penyelenggaraan lapangan terbang.

Kerahan

Lapan puluh enam Panel Kawalan HVAC telah dihasilkan dan dihantar — meliputi penyejuk, pam, AHU dan sistem pemulihan tenaga. Saiz panel terdiri daripada kepungan pemasangan dinding padat untuk unit pengudaraan kecil kepada kabinet berdiri lantai berbilang bahagian untuk AHU 160kW dengan VFD bersepadu. Semua panel menggabungkan gerbang komunikasi BACnet/IP dan skrin sentuh HMI yang dipasang di pintu untuk akses pengendali tempatan. Panel telah dihantar pra-program dan diuji FAT, dengan setiap pek dokumentasi panel termasuk gambar rajah pendawaian terbina, cetakan logik pengawal dan sijil FAT.

Keputusan

●  Masa pentauliahan di tapak telah dikurangkan sebanyak kira-kira 50% berbanding anggaran belanjawan berdasarkan panel rekaan tapak tradisional, membantu terminal memenuhi tarikh akhir pembukaannya.

●  Program FAT kilang mengenal pasti dan membetulkan 12 konflik logik jujukan semasa pra-ujian — masalah yang mungkin timbul semasa penyelesaian masalah di tapak yang mahal.

●  Penyepaduan BACnet penuh dengan BMS lapangan terbang telah dicapai dalam masa tiga minggu penjanaan panel, dengan kesemua 86 panel melaporkan data operasi dan menerima arahan penyeliaan.

●  Pada tahun pertama operasi, data yang direkodkan BMS membolehkan pasukan kemudahan mengoptimumkan jadual tetapan semula suhu air sejuk, mencapai pengurangan 12% dalam penggunaan tenaga loji penyejuk berbanding garis asas reka bentuk asal.

●  Kontraktor penyelenggaraan lapangan terbang melaporkan kerja pembetulan yang minimum, dengan mengkreditkan reka bentuk panel piawai dan dokumentasi komprehensif untuk membiasakan pasukan yang cekap.
