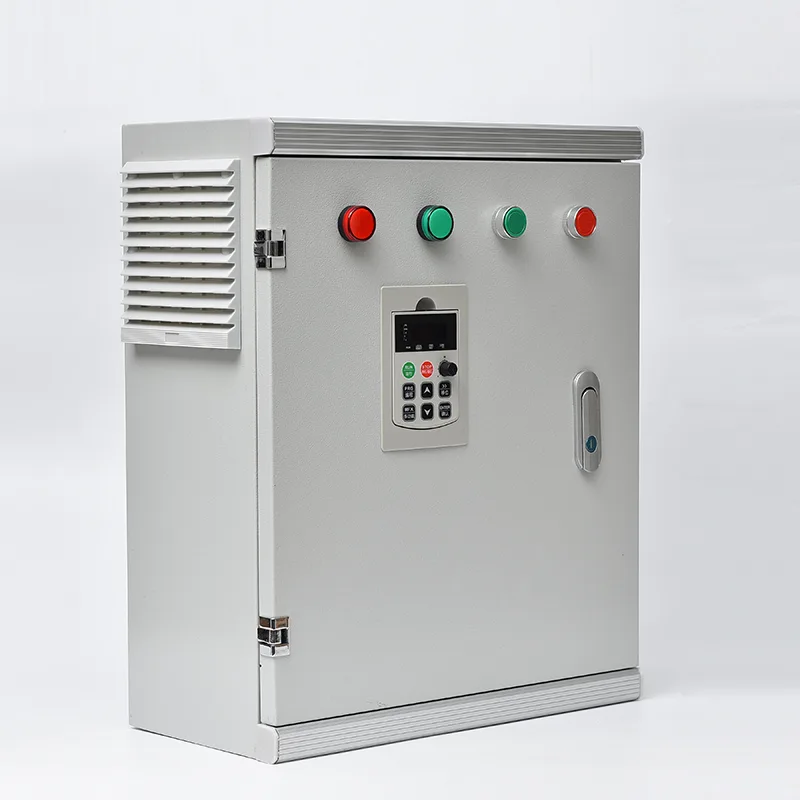

Kotak Kawalan Pengairan Pintar

Kotak kawalan menyepadukan PLC atau pengawal pengairan khusus, pemutus litar, penyentuh pam atau VFD, terminal keluaran injap, pengubah kawalan dan perlindungan lonjakan dalam satu lekap di dinding atau kepungan berdiri di lantai. Ia menerima input daripada penderia kelembapan tanah, tolok hujan, penderia suhu dan kelembapan, meter aliran dan pemancar tekanan, kemudian melaksanakan jadual pengairan yang diprogramkan merentas zon boleh dikonfigurasikan — biasanya 4 hingga 120 injap solenoid bergantung pada model — sama ada secara berurutan atau dalam kumpulan bertindih. Logik permulaan pam memastikan pam utama atau pam penggalak terlibat sebelum sebarang injap dibuka dan ditutup selepas semua injap ditutup, menghalang larian kering dan lonjakan tekanan. Modul komunikasi 4G/LoRa/Wi-Fi bersepadu menghantar data medan masa nyata dan status operasi ke platform awan, di mana penanam boleh melihat sejarah pengairan, melaraskan jadual dan menerima penggera kerosakan melalui aplikasi telefon pintar atau papan pemuka web. Kawalan fertigasi berbilang saluran tersedia sebagai pilihan, membenarkan dos tepat bagi baja cecair atau asid melalui pam suntikan boleh dikonfigurasikan berdasarkan nilai EC dan pH sasaran. Penutup dibuat daripada keluli tergalvani atau tahan karat dengan salutan serbuk kalis cuaca, bertaraf IP55 atau lebih tinggi untuk pemasangan luar. Keserasian kuasa solar dengan sandaran bateri tersedia untuk tapak luar grid, manakala model AC standard meliputi bekalan fasa tunggal atau tiga fasa 110 V hingga 415 V.

Aplikasi Ideal

Daripada terowong hortikultur kecil kepada operasi kebun yang luas, Kotak Kawalan Pengairan Pintar menggantikan pengairan manual dan tekaan dengan pengurusan air automatik, didorong oleh sensor yang bertindak balas kepada apa yang sebenarnya diperlukan tanaman.

Pengairan Pertanian & Tanaman Broadacre

Tanaman ladang, kebun dan ladang anggur berskala besar mendapat manfaat daripada pengairan automatik berbilang zon yang menguruskan berpuluh-puluh injap solenoid di seluruh harta tanah. Pengawal menyusun zon satu demi satu untuk mengekalkan tekanan sistem yang stabil sambil menghantar air mengikut ambang kelembapan tanah, peringkat pertumbuhan tanaman dan data penyejatan tempatan. Penyepaduan meter aliran memberikan pengesahan masa nyata bahawa setiap kitaran pengairan menyampaikan isipadu yang dimaksudkan, membenderakan sekatan atau paip pecah serta-merta.

Rumah Hijau & Tanaman Terlindung

Persekitaran rumah hijau menuntut kawalan tepat terhadap air dan nutrien dalam ruang tumbuh terkurung. Kotak kawalan disepadukan dengan penderia alam sekitar — suhu, kelembapan, keamatan cahaya dan kelembapan substrat — untuk mencetuskan pengairan berdasarkan permintaan tumbuhan dan bukannya pemasa tetap. Penyuntik fertigasi berbilang saluran dos baja cecair dan pelaras pH di bawah kawalan EC/pH gelung tertutup, memastikan setiap tanaman menerima resipi nutrien yang tepat pada kepekatan yang betul. Akses jauh membolehkan penanam memantau berbilang ruang rumah hijau daripada satu telefon pintar.

Landskap & Ruang Hijau Perbandaran

Taman, padang sukan, padang golf dan landskap di tepi jalan yang dikendalikan oleh pihak berkuasa perbandaran memerlukan pengairan yang boleh dipercayai dan boleh diprogramkan di seluruh tapak yang tersebar. Kotak kawalan menguruskan berbilang stesen injap solenoid pada jadual berasaskan masa atau dicetuskan sensor, dengan input sensor hujan secara automatik menggantung pengairan semasa cuaca basah untuk mengelakkan sisa air. Ketersambungan 4G membolehkan pengurusan berpusat daripada pusat operasi bandar, mengurangkan keperluan kru penyelenggaraan untuk melawat setiap tapak.

Ladang Jauh Dikuasakan Suria

Banyak tapak pertanian kekurangan elektrik grid yang boleh dipercayai. Kotak kawalan boleh dikonfigurasikan dengan tatasusunan panel solar, bank bateri, dan output injap solenoid penyelak DC berkuasa rendah untuk operasi luar grid autonomi sepenuhnya. Pengawal menguruskan permulaan pam (dari lubang gerudi atau suapan tangki berkuasa solar), penjujukan injap berzon dan penghantaran data — semuanya dikuasakan oleh sistem fotovoltaik di tapak.

Hortikultur, Taska & Tanaman Khusus

Tapak semaian kontena, ladang beri dan operasi bunga potong kerap mengairi zon kecil dengan jenis tanaman yang berbeza, setiap satu memerlukan rejim penyiraman yang berbeza. Kotak kawalan menyokong jadual yang diprogramkan bagi setiap zon dengan masa mula bebas, tempoh larian dan resipi fertigasi. Penggantian berasaskan kelembapan tanah menghalang penyiraman berlebihan tanaman sensitif, manakala jujukan pemercik perlindungan fros boleh dicetuskan oleh ambang penderia suhu.

Daerah Pengairan & Skim Komunal

Di kawasan di mana air diperuntukkan mengikut volum atau masa kepada penanam individu, kotak kawalan menyokong kad IC atau pengesahan pengguna RFID untuk pemeteran air pertanian. Penggunaan setiap pengguna dilog dan dimuat naik ke platform pengurusan, membolehkan peruntukan air berasaskan yuran, had pengeluaran tahunan dan penutupan pam automatik apabila kuota melebihi.

3.Selam Dalaman Teknikal

Kotak Kawalan Pengairan Pintar menggabungkan penjujukan berasaskan PLC, pemprosesan input berbilang sensor, dan pengurusan kuasa gred industri ke dalam satu kandang yang diuji kilang, memberikan automasi pengairan yang boleh dipercayai dan tanpa pengawasan merentas pelbagai keadaan medan.

Teras Pengawal dan Logik Pengaturcaraan

Kotak kawalan dibina di sekeliling PLC perindustrian atau pengawal pengairan khusus dengan I/O yang boleh dikonfigurasikan. Pengawal melaksanakan program pengairan yang mentakrifkan zon yang diaktifkan, dalam susunan apa, berapa lama, dan dalam keadaan permulaan. Pilihan penjadualan termasuk berasaskan masa (hari dan masa tertentu), berasaskan penderia (ambang kelembapan tanah, pengesanan hujan) dan berasaskan selang waktu (setiap N jam atau hari). Pengawal juga menguruskan logik permulaan pam: geganti pam utama ditutup sebelum solenoid injap pertama bertenaga, dan kekal tertutup sehingga injap terakhir ditutup serta tempoh larian yang boleh dikonfigurasikan untuk mengepam talian utama. Penjujukan ini menghalang pembukaan injap terhadap pam kering, menghilangkan tukul air daripada mula dan berhenti secara tiba-tiba, dan melindungi pam daripada operasi kepala mati. Untuk operasi berbilang zon, kelewatan antara zon boleh laras membolehkan tekanan sistem menstabilkan antara peralihan injap.

Input Sensor dan Pemantauan Persekitaran

Kotak kawalan menerima pelbagai input sensor medan: isyarat analog 4–20 mA atau 0–10 V daripada probe kelembapan tanah, pemancar tekanan dan meter aliran; input nadi digital daripada meter aliran dan tolok hujan; input hidup/mati digital daripada suis apungan dan suis tekanan; dan data RS485 Modbus RTU daripada penderia tanah berbilang parameter yang mengukur kelembapan, suhu dan kekonduksian elektrik. Pengawal terus mengimbas semua input, membandingkan bacaan dengan ambang yang ditentukan pengguna. Jika kelembapan tanah jatuh di bawah sasaran, pengairan dicetuskan. Jika hujan dikesan, pengairan berjadual digantung. Jika kadar aliran menyimpang daripada julat yang dijangkakan, penggera pecah paip atau pemancar terhalang dihasilkan. Semua data sensor dicap masa dan dilog untuk analisis arah aliran.

Output Kawalan Injap dan Pam

Output injap biasanya 24 VAC atau 12 VDC, serasi dengan injap solenoid pengairan standard. Konfigurasi output menyokong kedua-dua solenoid selak AC (nadi seketika untuk membuka/tutup) dan solenoid selak DC untuk aplikasi luar grid berkuasa rendah. Output pam ialah kenalan geganti yang dinilai untuk gegelung penyentuh motor pam atau arahan mula VFD. Untuk tapak yang menggunakan pam kelajuan berubah-ubah, output analog 4–20 mA atau 0–10 V memberikan rujukan kelajuan kepada VFD berdasarkan tekanan sistem atau permintaan aliran. Setiap output dicantum secara individu dan diasingkan secara optik daripada pengawal untuk mengelakkan kerosakan pendawaian medan daripada merosakkan pemproses.

Komunikasi dan Pengurusan Jauh

Kotak kawalan termasuk modem selular 4G, modul LoRa, antara muka Wi-Fi atau port Ethernet bergantung pada infrastruktur tapak. Data dihantar ke platform awan menggunakan protokol MQTT atau HTTP. Platform ini menyediakan papan pemuka web dan aplikasi telefon pintar (iOS dan Android) untuk pemantauan masa nyata bagi semua penderia dan output yang disambungkan, pelarasan jadual jauh, penggantian manual injap atau pam individu, pemberitahuan penggera melalui mesej tolak atau SMS, dan data sejarah graf kelembapan tanah, aliran, tekanan dan peristiwa pengairan. Untuk tapak dengan sistem SCADA sedia ada, pengawal menyokong Modbus RTU melalui RS485 atau Modbus TCP, mendedahkan semua titik I/O dan parameter konfigurasi untuk penyepaduan langsung tanpa lapisan awan.

Integrasi Fertigasi

Apabila modul fertigasi pilihan disertakan, kotak kawalan menguruskan satu hingga empat saluran suntikan, setiap satu dengan pam dos khusus atau penyuntik venturi. Pengawal memantau meter aliran utama pengairan untuk mengira kadar suntikan yang diperlukan berdasarkan nisbah baja sasaran, kemudian memodulasi pam dos untuk mengekalkan titik set. Dalam konfigurasi terkawal EC/pH, penderia dalam talian utama pengairan atau talian kembali memberikan maklum balas, dan pengawal melaraskan kadar suntikan melalui gelung PID untuk mengekalkan kepekatan nutrien dan pH dalam jalur yang ditentukan. Output kawalan agitator menyimpan tangki stok baja bercampur.

Bekalan Kuasa dan Konfigurasi Luar Grid

Kotak kawalan standard beroperasi daripada bekalan utama 110–240 VAC fasa tunggal atau tiga fasa 380–415 VAC. Transformer kawalan menyediakan 24 VAC/VDC untuk keluaran pengawal dan injap. Konfigurasi luar grid menyepadukan pengawal cas solar MPPT, tatasusunan PV (biasanya 300 W hingga 1,000 W), dan bank bateri kitaran dalam (12 V atau 24 V). Pengawal memantau keadaan cas bateri dan boleh mengurangkan beban tidak kritikal atau menangguhkan pengairan berjadual jika voltan bateri jatuh ke ambang kuasa rendah yang ditentukan pengguna. Injap solenoid selak DC, yang menggunakan kuasa hanya semasa nadi buka/tutup seketika, ditentukan untuk tapak suria bagi meminimumkan keperluan kapasiti bateri.

Kepungan dan Perlindungan Alam Sekitar

Kepungan dibuat daripada kepingan keluli tergalvani 1.5–2.0 mm atau keluli tahan karat gred 304 dengan salutan serbuk tahan UV. Penarafan IP55 standard sesuai dengan pemasangan dinding luar atau pemasangan tiang di pinggir kawasan pengairan. Untuk persekitaran yang mudah banjir atau kelembapan tinggi, IP65 tersedia. Kanopi pelindung matahari disyorkan untuk pemasangan matahari langsung di iklim tropika. Kemasukan kabel adalah melalui kelenjar mampatan berkadar IP pada dasar kepungan. Pengudaraan dalaman adalah pasif, dengan saluran pernafasan menyamakan tekanan sambil tidak termasuk kelembapan dan serangga. Semua papan litar dalaman disalut secara selaras untuk mengelakkan kakisan daripada kelembapan dan wap kimia pertanian. Peranti perlindungan lonjakan pada talian kuasa dan komunikasi masuk melindungi daripada transien yang disebabkan oleh kilat. Pengasing utama berkunci pintu menyediakan akses penyelenggaraan yang selamat. Pengawal menyimpan semua program, jadual dan data log dalam memori tidak meruap, memastikan kehilangan data sifar semasa gangguan kuasa.

4. Soalan Lazim

S1: Apakah jenis penderia yang boleh disambungkan oleh kotak kawalan?

Kotak kawalan menerima: penderia lembapan tanah (tensiometrik, kapasitansi atau jenis TDR dengan 4–20 mA, 0–10 V, atau keluaran Modbus RS485), tolok hujan (input nadi), meter aliran (nadi atau 4–20 mA), pemancar tekanan (4–20 mA), penderia suhu dan kelembapan (4–20 tahap tangki apungan dan tangki pengapungan) dan data stesen cuaca (melalui Modbus daripada stesen cuaca luaran atau API awan). Jurutera kami akan mengesahkan keserasian sensor semasa spesifikasi projek.

S2: Berapa banyak zon pengairan yang boleh diuruskan oleh satu kotak kawalan?

Konfigurasi standard menyokong 4 hingga 24 zon berwayar. Modul pengembangan membenarkan penskalaan kepada 48, 72 atau lebih zon. Untuk penempatan yang sangat besar, unit terminal jauh wayarles yang berkomunikasi melalui LoRa boleh mengawal gugusan injap tambahan sehingga beberapa kilometer dari kotak kawalan utama, membolehkan pengurusan terpusat ratusan zon merentas hartanah.

S3: Bolehkah kotak kawalan beroperasi tanpa kuasa grid?

ya. Konfigurasi luar grid tersedia dengan pengawal cas solar MPPT bersepadu, panel PV dan storan bateri kitaran dalam. Injap solenoid selak DC digunakan untuk meminimumkan penggunaan kuasa. Pengawal memantau keadaan bateri dan akan menangguhkan operasi tidak kritikal jika voltan turun ke ambang kuasa rendah. Konfigurasi ini digunakan secara meluas di ladang terpencil dan padang rumput di mana kuasa grid berjalan tidak menjimatkan.

S4: Bolehkah saya mengawal sistem pengairan daripada telefon pintar saya?

ya. Kotak kawalan menghantar data ke platform awan melalui 4G, Wi-Fi atau Ethernet. Anda boleh melihat kelembapan tanah masa nyata, data aliran dan status injap; mulakan atau hentikan pengairan dari jauh; melaraskan jadual dan ambang; dan terima pemberitahuan penggera melalui mesej tolak atau SMS — semuanya daripada aplikasi telefon pintar pendamping atau papan pemuka web.

S5: Bagaimanakah pengawal mengendalikan perlindungan pam?

Urutan pengawal pam bermula sebelum mana-mana injap terbuka dan pam berhenti selepas semua injap ditutup, menghalang operasi kepala mati. Jika meter aliran mengesan tiada aliran walaupun pam berjalan, penggera larian kering dijana dan pam dimatikan. Input sensor tekanan membolehkan perlindungan perjalanan tekanan tinggi dan tekanan rendah. Output pam boleh antara muka dengan pemula lembut atau VFD untuk motor yang lebih besar.

S6: Apakah yang berlaku kepada pengairan jika komunikasi terputus?

Pengawal menyimpan semua program dan jadual dalam memori tidak menentu tempatan. Jika komunikasi ke platform awan hilang, pengawal terus melaksanakan jadual yang diprogramkan secara autonomi menggunakan jam masa nyata dalamannya. Keadaan permulaan berasaskan sensor (kelembapan tanah, tolok hujan) juga terus beroperasi. Apabila komunikasi dipulihkan, data buffer disegerakkan ke awan.

S7: Bolehkah satu kotak kawalan menguruskan pengairan dan fertigasi?

ya. Modul fertigasi pilihan menguruskan satu hingga empat saluran suntikan dengan pam khusus atau kawalan venturi. Dos boleh berdasarkan masa, suntikan berkadar aliran atau kawalan EC/pH gelung tertutup menggunakan maklum balas daripada penderia dalam talian utama pengairan. Keluaran agitator menyimpan tangki stok baja dalam penggantungan.

S8: Apakah penyelenggaraan yang diperlukan oleh kotak kawalan?

Penyelenggaraan rutin adalah minimum: pemeriksaan visual bulanan kepungan dan pengedap pintu, pemeriksaan suku tahunan penamatan kuasa untuk kekejangan, dan ujian fungsi tahunan semua output injap dan input sensor. Jika sistem tenaga suria dipasang, terminal bateri dan paras elektrolit (untuk bateri yang dibanjiri) hendaklah diperiksa setiap suku tahun. Pengawal itu sendiri tidak mempunyai bahagian yang bergerak dan tidak memerlukan penggantian berjadual.

5. Operasi Dusun Berskala Besar — ​​Penggunaan Pengairan Berbilang Zon Automatik

Latar belakang

Sebuah perusahaan penanaman buah-buahan di selatan Eropah menguruskan 180 hektar buah batu dan kebun sitrus merentasi rupa bumi yang beralun. Pengairan diambil dari beberapa lubang gerudi dan takungan berkongsi, diagihkan melalui rangkaian talian utama kepada kira-kira 90 gugusan injap solenoid yang melayani blok kebun individu. Operasi itu telah mengairi pada jadual waktu tetap yang diuruskan secara manual oleh pekerja lapangan, yang memandu antara blok untuk membuka dan menutup injap sepanjang siang dan malam.

Cabaran

Operasi injap manual adalah intensif buruh dan tidak tepat. Pengairan menggunakan masa larian yang sama tanpa mengira variasi kelembapan tanah antara blok, yang membawa kepada pengairan berlebihan di zon dominan tanah liat dan pengairan di bawah pada rabung berpasir. Semasa musim panas puncak, pasukan bergelut untuk menyelesaikan semua set yang dijadualkan dalam masa 24 jam. Permulaan pam selalunya tidak diselaraskan dengan kedudukan injap — injap akan dibuka sebelum pam berjalan, menyebabkan kunci udara dan tukul air yang merosakkan kelengkapan talian utama. Pam lubang gerudi ladang juga berlanggar dengan injap tertutup pada penghujung syif, menyebabkan beban lebihan. Suntikan baja dikendalikan oleh sistem venturi manual yang berasingan tanpa merekodkan kadar penggunaan setiap blok.

Penanam mahukan sistem kawalan bersepadu tunggal yang boleh menguruskan semua injap, pam dan fertigasi, dipantau dari jauh, dan mengurangkan buruh pengairan kepada peranan penyeliaan.

Mengapa Kotak Kawalan Pengairan Pintar?

Susun atur blok ladang mencadangkan seni bina berpusat: satu kotak kawalan utama di bangsal pam menguruskan semua permulaan pam dan tekanan talian utama, dengan unit terminal jauh wayarles LoRa pada setiap gugusan injap satelit berkomunikasi kembali kepada pengawal utama. Ini mengelakkan kabel kawalan parit merentasi kebun.

Kotak kawalan telah dikonfigurasikan dengan enam saluran keluaran pam (empat lubang gerudi, dua pam penggalak), input pemancar tekanan pada talian utama, input meter aliran pada setiap nyahcas pam untuk perlindungan larian kering dan pengesanan aliran terjumlah, dan 90 output injap wayarles merentasi RTU satelit. Rangkaian pemantauan kelembapan tanah telah digunakan — enam probe kapasitans berbilang dalam di zon tanah perwakilan — disambungkan kepada pengawal melalui Modbus RS485.

Fertigasi telah disepadukan melalui tiga saluran dos, setiap satu dengan pam suntikan kelajuan berubah-ubah dikawal oleh logik berkadar aliran. Pengawal memantau meter aliran utama dan melaraskan kadar suntikan untuk mengekalkan kepekatan baja sasaran tanpa mengira blok mana yang mengairi.

Pengaturcaraan telah distrukturkan oleh blok kebun, dengan ambang kelembapan tanah menentukan sama ada kitaran pengairan berjadual akan diteruskan untuk setiap blok. Input tolok hujan secara automatik menggantung semua pengairan yang dijadualkan selama 24 jam selepas 5 mm hujan. Semua data telah dihantar ke platform awan melalui 4G, memberikan pengurus ladang satu papan pemuka untuk keseluruhan operasi.

Kerahan

Dua Kotak Kawalan Pengairan Pintar utama telah dipasang di dua bangsal pam utama, dengan 16 RTU wayarles LoRa diedarkan di seluruh kebun. Sistem ini mengawal enam pam, 90 injap pengairan, dan tiga saluran fertigasi. Kuasa dibekalkan grid di bangsal pam; RTU adalah berkuasa solar dengan bateri dalaman. Pemasangan dan pentauliahan telah disiapkan dalam tempoh empat minggu di luar tempoh penuaian, dengan injap solenoid sedia ada ladang dan penyentuh pam dikekalkan.

Keputusan

●  Buruh pengairan telah dikurangkan daripada pasukan lapangan empat orang kepada seorang penyelia yang memantau papan pemuka awan dan melakukan pemeriksaan lapangan sekali-sekala.

●  Penggunaan air berkurangan kira-kira 28% pada musim penuh pertama, didorong oleh penjadualan blok berasaskan kelembapan tanah yang menghapuskan pengairan yang tidak perlu pada tanah yang lebih berat.

●  Panggilan penyelenggaraan berkaitan pam menurun dengan ketara: perjalanan kering telah dihapuskan oleh perlindungan berasaskan aliran dan kerosakan tukul air pada kelengkapan talian utama dihentikan dengan penjujukan injap pam yang diselaraskan.

●  Penggunaan baja telah dikurangkan sebanyak 15% melalui suntikan berkadar aliran, dengan rekod aplikasi setiap blok kini dilog secara automatik untuk pematuhan dan semakan agronomik.

●  Pengurus ladang melaporkan bahawa keupayaan untuk melihat keseluruhan status sistem pengairan pada telefon pintar — terutamanya semasa luar waktu dan hujung minggu — merupakan manfaat operasi yang ketara.
