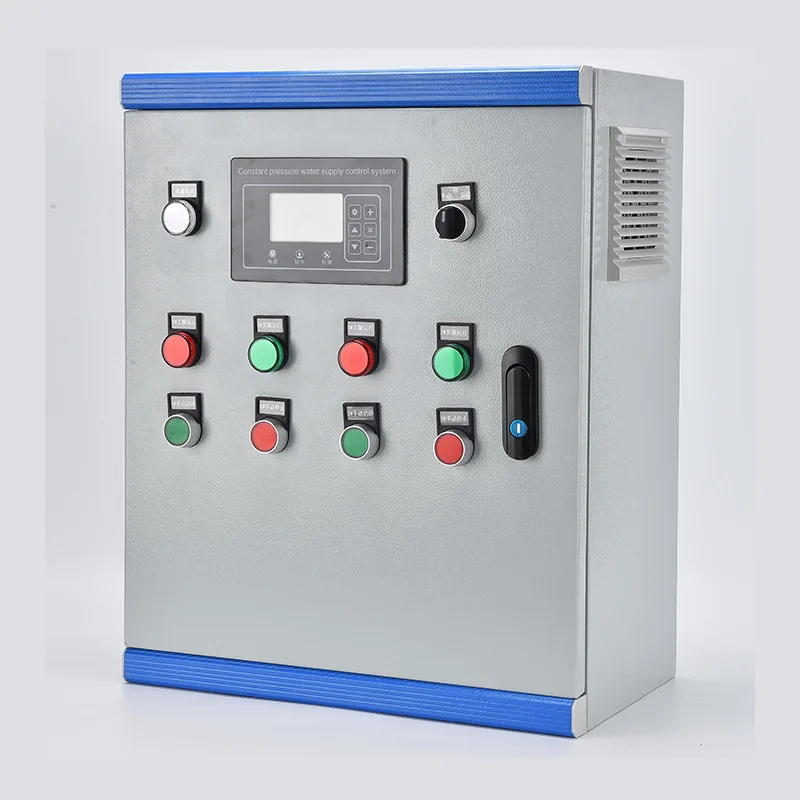

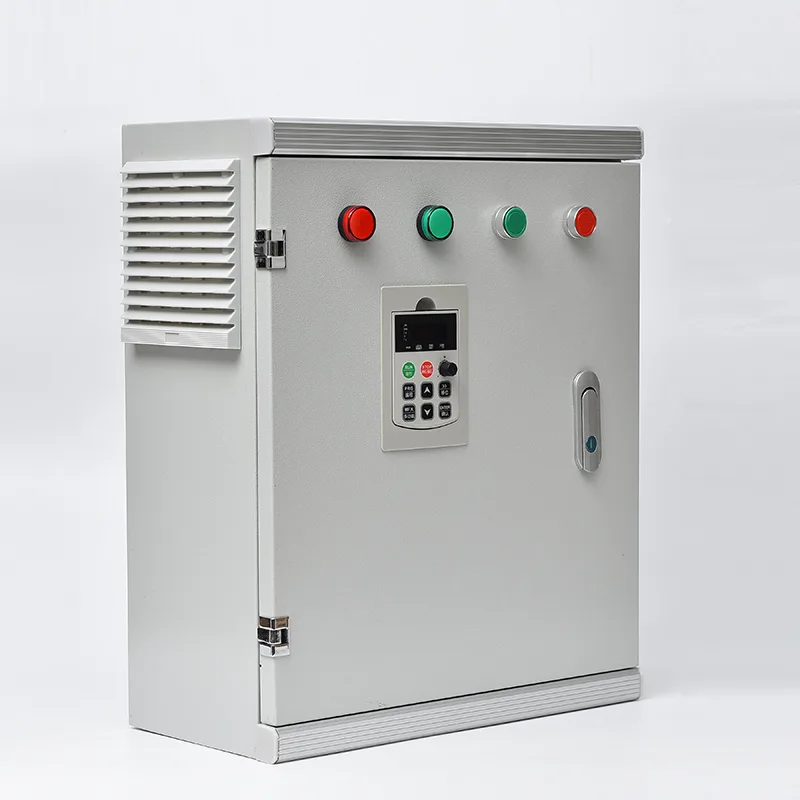

Kabinet Kawalan Bekalan Air Tekanan Malar

Kabinet Kawalan Bekalan Air Tekanan Malar menyepadukan VFD, PLC atau pengawal pam khusus, pemutus litar masuk, penyentuh keluaran setiap pam, pengubah kawalan dan antara muka pemancar tekanan ke dalam satu kepungan berdiri di lantai. Penarafan kuasa menjangkau 0.75 kW hingga 400 kW pada 380–480 V tiga fasa. Penderia tekanan pada pengepala utama menyuapkan isyarat 4–20 mA kepada pengawal, yang secara berterusan membandingkan tekanan sebenar terhadap titik set yang ditentukan pengguna dan melaraskan kekerapan keluaran VFD melalui gelung PID untuk mengekalkan peraturan dalam ±0.02 MPa. Dalam sistem berbilang pam, pam plumbum beroperasi di bawah kawalan VFD manakala pam lag dimulakan atau dibuang secara berurutan apabila permintaan berubah-ubah. Baki putaran tugas berjalan berjam-jam merentasi semua pam. Perlindungan meliputi larian kering, beban lampau, kehilangan fasa, litar pintas dan tekanan lampau. Skrin sentuh HMI yang dipasang di pintu memaparkan tekanan sistem, status pam, kekerapan, log kerosakan dan data tenaga. Komunikasi melalui Modbus RTU/TCP atau gerbang awan 4G pilihan membolehkan pemantauan jauh dan penyepaduan SCADA. Penutup dibuat daripada keluli tergalvani dengan salutan serbuk, bertaraf standard IP54 atau sehingga IP65 untuk kegunaan luar.

Aplikasi Ideal

Di mana tekanan air mesti kekal konsisten walaupun permintaan berubah, Kabinet Kawalan Bekalan Air Tekanan Malar menggantikan penyimpanan graviti dan pengepaman berkelajuan tetap dengan kawalan automatik yang responsif terhadap permintaan.

Bekalan Air Perbandaran & Stesen Penggalak

Rangkaian air bandar mengalami perubahan tekanan yang luas antara waktu puncak dan tempoh aliran rendah semalaman. Kabinet mengekalkan tekanan berterusan pada titik rangkaian yang ditetapkan dengan memodulasi kelajuan pam dan pementasan, menghapuskan penurunan dan lonjakan yang menekan sambungan paip dan menjana aduan perkhidmatan. Untuk stesen penggalak di sepanjang sesalur penghantaran yang panjang, gelung PID menyesuaikan diri dengan perubahan tekanan huluan dan penyingkiran hiliran berubah-ubah.

Bangunan Kediaman & Komersial Bertingkat Tinggi

Menara pangsapuri, hotel dan blok pejabat memerlukan tekanan yang boleh dipercayai di tingkat atas. Kabinet tekanan malar dengan pam berbilang peringkat menegak secara automatik melaraskan output untuk memadankan permintaan berdasarkan penghunian — lebih rendah pada tengah hari, lebih tinggi semasa puncak pagi dan petang. Sistem ini menghilangkan keperluan untuk tangki bumbung yang besar bersama-sama dengan beban struktur, risiko legionella dan keperluan akses penyelenggaraan.

Proses Perindustrian & Air Penyejuk

Loji pembuatan, kemudahan pemprosesan makanan dan stesen janakuasa memerlukan air proses pada tekanan yang dikawal ketat. Kabinet membekalkan solekan menara penyejuk, talian cucian, suapan dandang dan litar air pengeluaran dengan ketepatan peraturan yang sesuai untuk keperluan proses. Kawalan berasaskan VFD menghapuskan sisa tenaga dan haus injap yang berkaitan dengan pendikitan.

Pengairan Pertanian

Sistem titisan, pemercik dan pangsi tengah berskala besar memerlukan aliran berubah pada tekanan stabil merentasi zon medan dengan ciri pemancar yang berbeza. Kabinet mengendalikan berbilang konfigurasi pam, termasuk lubang gerudi tenggelam dan pam penggalak mendatar, secara automatik memadankan output dengan bilangan zon pengairan terbuka. Perlindungan larian kering terbina dalam melindungi pam semasa perubahan paras air sumber.

Bekalan Air Luar Bandar & Komuniti

Sistem kampung dan penempatan terpencil mendapat manfaat daripada pengurusan tekanan automatik yang menggantikan operasi pam manual. Disepadukan dengan sensor aras tangki simpanan, kabinet bermula dan berhenti secara automatik untuk mengekalkan isian tangki sambil memberikan tekanan berterusan kepada pengguna. Pemantauan jauh melalui 4G membolehkan operator tunggal menguruskan berbilang stesen bertaburan dari telefon mudah alih atau SCADA pusat.

Hotel, Resort & Hospitaliti

Pusat peranginan dan kemudahan riadah dengan bangunan yang tersebar di seluruh tapak memerlukan tekanan seragam untuk bilik tetamu, dapur, dobi dan landskap. Kabinet menguruskan berbilang pam untuk memenuhi permintaan puncak pagi dan petang sambil mengurangkan tenaga semasa waktu luar puncak, dengan sistem sebahagian besarnya dalam mod tidur semalaman.

Teknikal Selam Dalam

Kabinet Kawalan Bekalan Air Tekanan Malar menggabungkan kawalan kelajuan VFD, penjujukan pam berasaskan PLC, dan perlindungan menyeluruh ke dalam satu kandang yang dipasang kilang, memberikan pengurusan tekanan autonomi untuk pemasangan pam tunggal hingga berbilang pam.

Peraturan Tekanan Gelung Tertutup PID

Pemancar tekanan pada paip pengepala utama menukarkan tekanan air kepada isyarat analog 4–20 mA. Pengawal menjalankan algoritma PID digital: keuntungan berkadar menentukan sejauh mana sistem bertindak balas secara agresif kepada sisihan tekanan, masa kamiran menghapuskan ofset keadaan mantap, dan redaman terbitan menekan overshoot semasa perubahan aliran mendadak. Output PID secara langsung menetapkan rujukan kekerapan VFD, melaraskan kelajuan pam untuk memadankan permintaan dalam masa nyata. Ketepatan peraturan biasa kekal dalam ±0.02 MPa setelah ditala kepada ciri sistem tertentu — panjang paip, lengkung pam dan isipadu bekas tekanan.

Logik Penjujukan Berbilang Pam

Apabila permintaan melebihi kapasiti pam tunggal dipacu VFD, pengawal akan melancarkan pam tambahan untuk beroperasi. Pam plumbum berjalan di bawah kawalan VFD. Jika ia mencapai kekerapan maksimum dan tekanan masih jatuh di bawah titik tetap, pengawal memindahkan pam ini kepada operasi berkelajuan tetap melalui penyentuh pintasannya dan memulakan pam lag di bawah kawalan VFD. Apabila permintaan menurun dan VFD mencapai frekuensi minimum dengan tekanan melebihi titik tetap, pam lag dibuang satu demi satu dan pam plumbum kembali kepada kawalan kelajuan berubah-ubah. Ini memastikan hanya satu pam berjalan pada kelajuan berubah pada bila-bila masa manakala yang lain beroperasi pada kelajuan tetap berhampiran titik kecekapan terbaik mereka.

Putaran dan Penyamaan Tugas

Untuk mengagihkan haus secara sama rata, pengawal memutar penetapan pam plumbum berdasarkan jam larian terkumpul atau kiraan mula. Pam dengan jam paling rendah menjadi petunjuk seterusnya apabila putaran dicetuskan, yang berlaku pada keadaan aliran rendah untuk mengelakkan gangguan tekanan. Pam yang diambil di luar talian untuk penyelenggaraan dikunci keluar daripada putaran melalui input digital, dan pengawal mengagihkan semula tugas merentasi pam yang tinggal.

Pengurusan Tidur, Bangun dan Aliran Rendah

Semasa tempoh sifar permintaan — semalaman di bangunan komersial, contohnya — VFD akhirnya mencapai kekerapan minimumnya sementara tekanan bertahan pada titik tetapan. Selepas kelewatan yang boleh dikonfigurasikan, pengawal memasuki mod tidur dan menghentikan semua pam. Tangki diafragma kecil mengekalkan tekanan sistem semasa tidur. Apabila tekanan mereput ke ambang bangun, pengawal memulakan semula pam plumbum dan naik ke atas untuk memulihkan tekanan. Kitaran ini menghalang pam berjalan melawan injap tertutup untuk tempoh yang lama, menjimatkan tenaga dan melindungi pam daripada terlalu panas.

Suite Perlindungan Pam

Pengawal menyediakan perlindungan khusus pam melebihi beban motor standard. Pengesanan larian kering menggunakan sama ada input digital daripada probe aras telaga atau penderiaan arus bawah motor. Perjalanan tekanan berlebihan dengan set semula automatik menghalang kerosakan paip jika injap ditutup secara tiba-tiba. Kunci keluar kitaran pantas mengehadkan bilangan permulaan setiap jam untuk melindungi belitan motor. Kehilangan fasa dan pemantauan jujukan fasa menghalang kerosakan mekanikal daripada putaran terbalik. Semua acara perjalanan dicap masa dan disimpan dalam log kerosakan, dengan bilangan percubaan auto-set semula yang boleh dikonfigurasikan sebelum lockout memerlukan campur tangan operator.

Seni Bina Pemacu VFD

VFD dipilih untuk tugas pam tork berubah-ubah dengan penarafan beban lampau 110% selama 60 saat. Keupayaan mula terbang membolehkan mulakan semula lancar ke dalam pam pantai tanpa tersandung pada arus lebih. Pengaturcaraan frekuensi langkau mengelakkan jalur resonans mekanikal. Pengoptimuman tenaga automatik mengurangkan arus magnetik motor pada beban ringan, menjimatkan tenaga tambahan apabila pam berjalan di bawah kelajuan penuh. Pencekik pautan DC terbina dalam dan penapis RFI meminimumkan suntikan arus harmonik ke bekalan.

HMI dan Antara Muka Operator

Skrin sentuh warna yang dipasang di pintu menyediakan tekanan dan titik tetap sistem masa nyata, status pam individu, jam larian terkumpul dan kiraan mula setiap pam, penggera aktif dengan sejarah kerosakan dan akses parameter yang dilindungi kata laluan. Kawalan override manual menyokong aktiviti pentauliahan dan penyelenggaraan.

Pemantauan dan Komunikasi Jauh

Standard RS485 Modbus RTU bersambung ke SCADA tapak atau peralatan telemetri. Gerbang awan 4G atau Ethernet pilihan membolehkan akses jauh melalui pelayar web atau aplikasi telefon pintar, menyampaikan tekanan masa nyata, status pam, penggunaan tenaga dan pemberitahuan tolak penggera. Operator boleh melaraskan titik set tekanan dari jauh untuk keperluan sistem tertentu.

Kepungan dan Pembinaan Alam Sekitar

Kabinet berdiri di lantai menggunakan kepingan keluli tergalvani 1.5–2.0 mm dengan salutan serbuk tahan UV. IP54 adalah standard untuk bilik pam dalaman. IP55 atau IP65 tersedia untuk persekitaran luar dan rawatan air. Pengudaraan udara paksa yang ditapis dengan kawalan kipas termostatik mengekalkan suhu dalaman dalam julat operasi VFD. Untuk pemasangan luar tropika atau padang pasir, kanopi pelindung matahari dan pemanas anti-kondensasi boleh ditentukan. Kemasukan kabel adalah melalui plat kelenjar di pangkalan kabinet. Kabinet direka bentuk dan dibina mengikut IEC 61439-1/2, dengan semua komponen bertanda CE dan pensijilan serantau tersedia.

Soalan Lazim

S1: Bagaimanakah kabinet mengekalkan tekanan berterusan?

Sensor tekanan pada pengepala air utama secara berterusan mengukur tekanan sistem dan menghantar isyarat 4–20 mA kepada pengawal. Algoritma PID pengawal membandingkan tekanan sebenar terhadap sasaran yang ditetapkan pengguna. Jika tekanan menurun, ia meningkatkan kekerapan keluaran VFD untuk mempercepatkan pam. Jika tekanan meningkat, ia melambatkan pam. Peraturan gelung tertutup ini berjalan secara berterusan, biasanya menahan tekanan dalam ±0.02 MPa daripada titik set.

S2: Berapakah bilangan pam yang boleh dikawal oleh Kabinet Kawalan Bekalan Air Tekanan Malar?

Konfigurasi standard menyokong 1 hingga 6 pam, dengan 2 atau 3 pam adalah penggunaan yang paling biasa. Dalam sistem berbilang pam, VFD tunggal memacu pam kelajuan berubah manakala pam tambahan bermula pada kelajuan tetap apabila permintaan meningkat. Semua penjujukan pam, selang seli, dan logik tukar ganti kesalahan dibina ke dalam pengawal.

S3: Apakah perbezaan antara kabinet ini dan memasang VFD berasingan pada setiap pam?

Kabinet menyampaikan sistem kawalan lengkap — logik penjujukan pam, gelung PID tekanan, selang-seli automatik, pertukaran kerosakan, fungsi tidur/bangun, dan antara muka pengguna tunggal — semuanya diprawayarkan dan diuji kilang. VFD individu tidak boleh menyelaraskan operasi berbilang pam tanpa kejuruteraan luaran yang ketara.

S4: Bolehkah sistem berfungsi dengan atau tanpa tangki simpanan?

Kedua-duanya. Dalam aplikasi isi tangki, pengawal mengekalkan tekanan sistem manakala penderia aras dalam tangki menyediakan kuasa mula/berhenti. Dalam konfigurasi utama langsung, pengawal mengekalkan tekanan talian terus pada paip pengedaran, memodulasi kelajuan pam untuk memadankan permintaan pengguna tanpa sebarang tangki simpanan.

S5: Apakah jenis pam yang serasi?

Kabinet mengawal motor aruhan tiga fasa standard yang digunakan dalam pam lubang terubuk tenggelam, pam berbilang peringkat menegak, pam emparan sedutan akhir mendatar, dan pam penggalak sebaris, merentas 380–480 V, 50/60 Hz. Motor magnet kekal juga boleh digerakkan dengan VFD yang serasi.

S6: Apakah julat kuasa yang tersedia?

Konfigurasi standard meliputi 0.75 kW hingga 400 kW. Saiz kabinet adalah berdasarkan bilangan pam, arus beban penuh motor setiap pam, dan tahap kerosakan tapak. Jurutera kami akan memilih VFD, penyentuh, pemutus litar dan sistem bar bas daripada data pam anda.

S7: Apakah pilihan pemantauan jarak jauh yang tersedia?

Standard RS485 Modbus RTU bersambung ke tapak SCADA. Gerbang 4G atau Ethernet pilihan memaut ke platform awan, menyediakan akses melalui pelayar web atau aplikasi telefon pintar kepada tekanan masa nyata, status pam, penggunaan tenaga, penggera kerosakan dan data sejarah. Pemberitahuan tolak SMS atau aplikasi memberi amaran kepada operator tentang kerosakan.

S8: Apakah penyelenggaraan yang diperlukan oleh kabinet?

Pemeriksaan bulanan kedap pintu dan penapis pengudaraan. Pemeriksaan suku tahunan penamatan kuasa. Ujian kefungsian tahunan peranti keselamatan dan logik gantian. Kipas penyejuk VFD dan kapasitor pautan DC mempunyai hayat perkhidmatan selama 5–10 tahun dan boleh diganti. Pemancar tekanan harus ditentukur setiap tahun.

S9: Bagaimanakah sistem ini menjimatkan tenaga berbanding pengepaman tradisional?

Pam berkelajuan malar dengan injap pendikit membuang tenaga yang mengepam terhadap sekatan buatan. VFD memadankan kelajuan pam secara langsung dengan permintaan. Oleh kerana kuasa pam berskala dengan kiub kelajuan, pam pada kelajuan 80% menarik kira-kira 50% tenaga kelajuan penuh. Dengan mod tidur semasa tempoh sifar permintaan, pemasangan biasanya mencapai 20% hingga 40% pengurangan tenaga.

Naik Taraf Bekalan Air Menengah Perbandaran — Daerah Kediaman Bertingkat Tinggi

Latar belakang

Pihak berkuasa air perbandaran di bandar utama Asia menguruskan lebih 80 stesen penggalak bekalan air sekunder yang berkhidmat untuk komuniti kediaman bertingkat tinggi. Setiap stesen membekalkan 200 hingga 800 pangsapuri merentasi menara dari 18 hingga 35 tingkat. Peralatan sedia ada telah lama — sesetengah stesen menggunakan tangki bumbung dengan isian semula injap apungan, yang lain menggunakan set pam berkelajuan tetap dengan injap pengurangan tekanan. Kerajaan bandar memberi mandat untuk meningkatkan kualiti tekanan, mengalihkan tangki bumbung atas alasan kesihatan awam, dan mengurangkan penggunaan tenaga pam.

Cabaran

Setiap stesen penggalak menyediakan menara dengan profil permintaan yang berbeza: puncak pagi dan petang yang mendadak, permintaan siang yang sederhana dan aliran hampir sifar semalaman. Pam berkelajuan tetap sedia ada berfungsi pada kapasiti penuh tanpa mengira permintaan, mengeluarkan tekanan berlebihan melalui injap pengurangan tekanan. Ini membazirkan tenaga yang besar sambil menjana haba dan bunyi di dalam bilik pam. Tangki bumbung perlu dialihkan untuk memenuhi peraturan kesihatan baharu, dan pihak berkuasa memerlukan semua stesen baharu melaporkan data kepada platform SCADA pusat. Ruang fizikal juga ketat - kebanyakan bilik pam telah dipasang semula ke kawasan bawah tanah dengan ketinggian siling terhad dan akses terhad.

Mengapa Memilih Kabinet Kawalan Bekalan Air Tekanan Malar?

Selepas juruterbang yang berjaya di tiga stesen, pihak berkuasa memilih kabinet tekanan malar yang direka oleh kilang. Satu kandang tunggal menempatkan VFD, pengawal, penyentuh output untuk tiga pam berbilang peringkat menegak, antara muka tekanan dan skrin sentuh HMI — sepadan dengan jejak panel lama. Kawalan tekanan PID membenarkan injap pengurangan tekanan dikeluarkan sepenuhnya. Pam plumbum berubah-ubah kelajuan untuk memadankan permintaan, dengan pam tambahan dipentaskan mengikut keperluan. Semalaman, sistem tidur, tekanan dipegang oleh kapal diafragma kecil.

Tekanan air di pangsapuri di tingkat atas stabil pada tahap minimum kawal selia tanpa mengira permintaan, tanpa tekanan berlebihan di tingkat bawah yang disebabkan oleh sistem lama. Penggunaan tenaga dimeterkan setiap stesen dan dihantar ke SCADA pihak berkuasa melalui Modbus, memberikan pengendali keterlihatan masa nyata dan keupayaan untuk melaraskan titik tetapan tekanan dari jauh untuk setiap ketinggian khusus menara.

Kerahan

Tiga puluh dua kabinet tekanan malar telah dipasang pada fasa pertama selama 18 bulan. Setiap kabinet telah dimuatkan terlebih dahulu dengan data pam dan titik tetapan tekanan yang dipadankan dengan menara tertentu. Pentauliahan di tapak bekalan sesalur yang disambungkan, kabel motor pam dan pemancar tekanan - biasanya siap dalam satu hari setiap stesen.

Keputusan

●  Aduan tekanan daripada penduduk tingkat atas merentas 32 komuniti menurun kepada sifar dalam tempoh tiga bulan selepas pentauliahan.

●  Penggunaan tenaga pam jatuh secara purata 35% berbanding garis dasar kelajuan tetap sebelumnya, melebihi sasaran 25% pihak berkuasa.

●  Tanki bumbung telah dinyahaktifkan dan dialih keluar, menghapuskan kos penyelenggaraan dan pematuhan kualiti air yang berkaitan.

●  Pasukan operasi dua orang kini mengurus kesemua 32 stesen dari jauh dari SCADA pusat.

●  Pihak berkuasa telah menyeragamkan kabinet tekanan malar untuk baki 50 stesen, dengan fasa dua sedang dijalankan.
