Pengecas Cepat DC Dipasang di Dinding Satu Pistol

Direka bentuk untuk keluaran kuasa daripada 20kW hingga 60kW, Pengecas Cepat DC Dipasang di Dinding Single-Gun berkualiti kilang CSIVEI dipasang terus pada dinding, tiang atau tiang struktur sedia ada — menghapuskan keperluan untuk pad konkrit, penambat tanah atau pembinaan pulau tempat letak kereta khusus. Ini menjadikannya sesuai untuk tempat letak kereta bawah tanah, garaj berbilang tingkat dan ruang letak kereta yang sempit di mana pengecas yang dipasang di lantai akan menghalang aliran trafik.

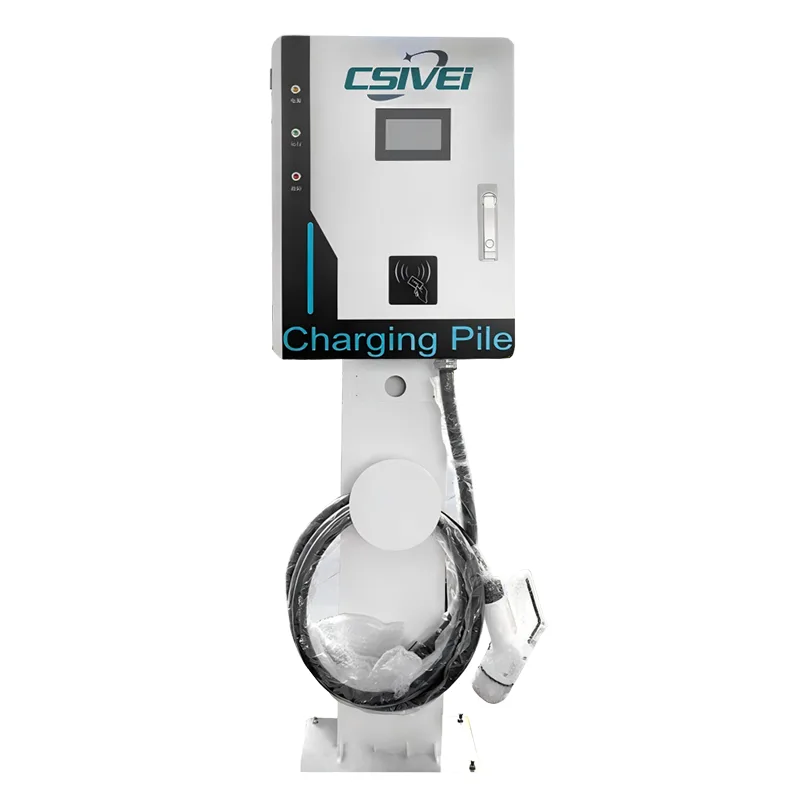

Untuk tapak yang tidak mempunyai permukaan dinding yang sesuai, alas keluli tugas berat pilihan menukar unit kepada pengecas yang dipasang pada tiang berdiri bebas tanpa sebarang perubahan perkakasan dalaman.

Pengecas menyokong piawaian CCS1, CCS2, CHAdeMO dan GB/T, menyediakan semua EV arus perdana. Kepungan berkadar IP55 dengan elektronik bersalut selaras tahan lembap, berdebu, dan pengudaraan yang buruk persekitaran dalaman-luaran yang biasa di tempat letak kereta bawah tanah.

Kawalan akses berjalan melalui skrin sentuh 7-inci dengan RFID dan pengesahan berasaskan aplikasi, dengan sambungan OCPP 1.6J/2.0.1 membolehkan pemantauan jauh, pelaporan transaksi dan harga dinamik.

Ciri keselamatan termasuk pemantauan penebat masa nyata, perlindungan arus sisa sensitif DC, perlindungan suhu berlebihan dan butang berhenti kecemasan — semuanya standard di setiap unit.

Aplikasi Produk

Direka bentuk untuk lokasi di mana ruang lantai berada pada tahap premium, Stesen Pengecas DC Single-Gun Wall Mounted dilekapkan terus pada permukaan menegak sedia ada — membebaskan kawasan tanah yang berharga sambil masih memberikan prestasi pengecasan pantas DC. Dengan kit alas pilihan, unit yang sama berubah menjadi penyelesaian yang dipasang pada tiang untuk tapak terbuka tanpa dinding yang sesuai.

Tempat Letak Kereta Bawah Tanah & Bertingkat

Di garaj bawah tanah dan struktur tempat letak kereta berbilang tingkat, ruang sempit, bulatan pusing yang ketat, dan tiang struktur menjadikan pengecas yang dipasang di lantai tidak praktikal. Unit yang dipasang di dinding ini dipasang terus pada dinding konkrit, tiang atau tiang galas beban, meletakkan pengecas di kepala setiap ruang tanpa menceroboh ruang letak kereta atau lorong memandu. Tiada penambat tanah atau pad konkrit diperlukan, mempercepatkan pemasangan dan memastikan laluan pejalan kaki bersih untuk pejalan kaki.

Peniaga Kereta & Ruang Pameran Perkhidmatan Bays

Pengedar yang menyediakan EV untuk penyerahan pelanggan atau melaksanakan pengecasan selepas perkhidmatan memerlukan pemulihan pantas dalam bengkel terhad dan ruang hadapan. Memasang pengecas di dinding di atas ruang servis memastikan kawasan lantai bersih untuk juruteknik dan pergerakan kenderaan. Konfigurasi pistol tunggal berpasangan kemas dengan ruang perkhidmatan khusus tunggal, memudahkan pengurusan kabel dan memastikan setiap kenderaan menerima pengecasan yang konsisten dan dipantau.

Tempat Letak Kereta Hotel, Pejabat & Kediaman

Untuk kakitangan, tetamu atau penyewa mengecas EV di bangunan dengan tempat letak kereta bawah tanah atau berbumbung, pengecas DC yang dipasang di dinding disepadukan dengan bersih ke dalam struktur sedia ada. Ia mengelakkan kekusutan unit berdiri bebas di zon berat pejalan kaki dan boleh dipasang pada paras mata untuk akses skrin mudah. Pengesahan berasaskan RFID dan aplikasi membolehkan pengebilan khusus pengguna, manakala ketersambungan OCPP membolehkan pengurus hartanah memantau penggunaan dan menetapkan harga masa dalam sehari.

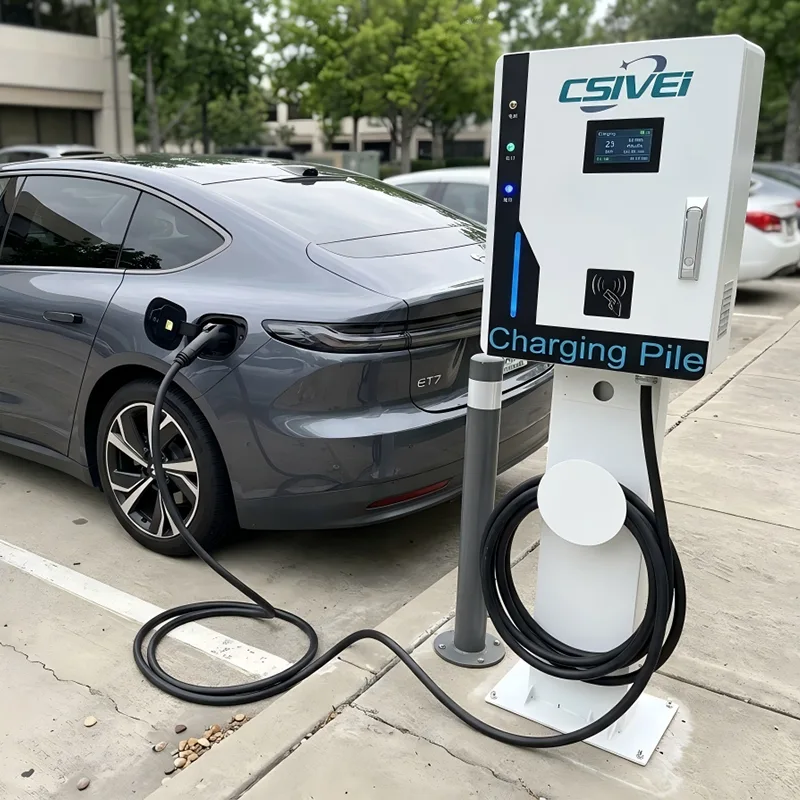

Mengecas Lot Tepi Jalan & Permukaan Awam

Apabila permukaan dinding tidak tersedia — seperti lot permukaan terbuka, lorong tempat letak kereta di tepi jalan atau tempat letak kereta runcit pinggir bandar — alas keluli pilihan menukar pengecas yang sama kepada unit dipasang pada tiang berprofil tipis. Ini memberikan fleksibiliti penggunaan untuk mencampurkan pemasangan pelekap dinding dan alas dalam satu projek, menggunakan satu produk piawai dan bukannya mendapatkan model pengecas dinding dan lantai yang berasingan. Jejak padat satu alas menempati ruang tanah yang jauh lebih sedikit daripada kabinet pengecas berdiri di lantai penuh.

Pengecasan Semalaman Pangkalan Rumah & Depot Armada

Armada elektrik kecil hingga sederhana — seperti van penghantaran tempatan, kenderaan penyelenggaraan majlis atau kumpulan kereta korporat — selalunya beroperasi dari depoh dengan bangunan sedia ada dan dinding perimeter. Pengecas DC yang dipasang di dinding di sepanjang tepi depoh memaksimumkan ruang halaman yang boleh digunakan untuk tempat letak kenderaan dan pergerakan. Pengecasan berjadual melalui bahagian belakang OCPP boleh sejajar dengan kadar elektrik di luar puncak, memastikan kos pengendalian armada rendah.

Teknikal Selam Dalam

Pengecas Cepat DC yang Dipasang di Dinding Single-Gun memuatkan keupayaan pengecasan pantas DC penuh ke dalam casis yang padat dan boleh dipasang di dinding — mencapai ketumpatan kuasa tinggi tanpa menjejaskan prestasi terma, keselamatan atau kebolehservisan.

Penukaran Kuasa Ketumpatan Tinggi Padat

Pengecas menggunakan seni bina penerus modular yang diperkemas, menyepadukan penukar AC-DC terpencil frekuensi tinggi ke dalam kepungan tipis biasanya satu pertiga daripada jumlah unit berdiri lantai yang setara. Walaupun jejak dikurangkan, kecekapan penukaran kekal ≥95% pada beban undian. Ruang modul boleh diakses dari panel hadapan, membenarkan modul kuasa individu ditukar panas tanpa mengeluarkan unit dari dinding — kelebihan kritikal dalam persekitaran garaj yang ketat di mana akses sisi mungkin dihadkan.

Penyejukan Hibrid Pasif dan Aktif

Penggunaan yang dipasang di dinding memberikan cabaran terma yang unik: pengecas sering dipasang pada permukaan konkrit atau batu dengan aliran udara belakang yang terhad, dan tempat letak kereta bawah tanah boleh mengalami udara bertakung dan lembap. Untuk mengatasinya, unit ini menggabungkan saluran udara dalaman yang tertutup dengan penyejukan udara paksa pintar. Kipas tekanan statik tinggi menarik udara yang ditapis melalui laluan depan ke sisi, menghalang peredaran semula udara panas dan melindungi komponen dalaman daripada habuk brek dan zarah bawaan udara yang biasa dalam struktur tempat letak kereta. Salutan selaras pada semua PCB memberikan perlindungan tambahan terhadap pemeluwapan dan atmosfera menghakis.

Kejuruteraan Struktur Pemasangan Dinding

Kepungan ini dibina daripada keluli tergalvani yang ringan namun tegar, bersalut serbuk untuk rintangan UV dan kakisan. Sistem pendakap pelekap yang diperkukuh mengagihkan berat unit merentasi berbilang titik penambat, serasi dengan tiang konkrit, bata dan keluli berstruktur. Reka bentuk memusatkan jisim pengecas dekat dengan satah dinding, meminimumkan tekanan julur pada pemasangan. Untuk tapak yang menggunakan alas pilihan, pendakap pelekap yang sama dipasang pada lajur keluli tergalvani celup panas dengan saluran pengurusan kabel bersepadu, tidak memerlukan pengubahsuaian perkakasan dalaman untuk beralih antara konfigurasi pemasangan dinding dan tiang.

Pengurusan Kabel Bersepadu

Retraktor kabel spring-balanced atau sarung kabel disepadukan ke dalam profil sisi unit, memastikan kabel pengecasan tidak berada di bawah tanah apabila tidak digunakan. Ini menghalang bahaya perjalanan di kawasan yang kaya dengan pejalan kaki dan melindungi kabel daripada kerosakan larian kenderaan. Reka bentuk sarung mengarahkan kabel ke bawah dan ke luar pada ketinggian cengkaman semula jadi, mengurangkan ketegangan operator semasa sambungan.

Kawalan dan Keselamatan Berciri Penuh dalam Bingkai Kompak

Walaupun saiznya lebih kecil, pengecas mengekalkan set kawalan dan keselamatan lengkap yang terdapat dalam unit DC yang lebih besar. Pengawal Linux terbenam mengendalikan komunikasi kenderaan merentas protokol CCS1, CCS2, CHAdeMO dan GB/T. Pemantauan penebat masa nyata, pengesanan arus sisa sensitif Jenis A + 6mA DC, dan pengesanan kimpalan penyentuh beroperasi secara berterusan semasa setiap sesi. Penderia suhu lampau yang diletakkan pada modul kuasa, laluan keluaran DC dan sesentuh penyambung mencetuskan tindak balas perlindungan berperingkat — daripada peningkatan kelajuan kipas kepada pengurangan kuasa terkawal kepada penamatan sesi penuh jika ambang melebihi. Kesambungan OCPP 1.6J/2.0.1 melalui 4G, Wi-Fi atau Ethernet mendayakan diagnostik jauh, kemas kini perisian tegar dan pengebilan setiap transaksi.

Seni Bina Penggunaan Fleksibel

Reka bentuk pelekap di dinding menyokong penarafan kuasa dari 20kW hingga 60kW, sepadan dengan kapasiti elektrik biasa yang terdapat di bangunan sedia ada tanpa peningkatan grid yang mahal. Pilihan input meliputi konfigurasi fasa tunggal dan tiga fasa bergantung pada peringkat kuasa. Kit aksesori alas pilihan termasuk lajur, plat asas dan panduan kabel — boleh dipasang oleh pasukan juruteknik tunggal — membenarkan pemasangan pemasangan dinding dan alas bercampur daripada satu model pengecas piawai di seluruh kemudahan tempat letak kereta.

Soalan Lazim

S1: Apakah jenis permukaan dinding yang diperlukan untuk pemasangan?

Pengecas Cepat DC Dipasang di Dinding Single-Gun direka untuk dipasang pada konkrit pepejal, bata atau tiang keluli berstruktur. Pendakap pelekap bertetulang mengagihkan berat unit merentasi berbilang mata penambat, memastikan penetapan yang stabil dan selamat. Tinjauan tapak disyorkan untuk mengesahkan kapasiti galas beban, dan kami menyediakan templat pelekap dan panduan pemasangan terperinci untuk kontraktor elektrik anda.

S2: Bagaimana jika tiada dinding yang sesuai di tapak saya?

Alas keluli tugas berat pilihan tersedia. Lajur berdiri bebas ini menggunakan pendakap pelekap yang sama seperti versi yang dipasang di dinding — tiada perubahan perkakasan dalaman diperlukan. Alas dilengkapi dengan saluran pengurusan kabel bersepadu dan plat lantai. Ia membolehkan anda mencampurkan pemasangan dinding dan alas merentasi satu tapak sambil menggunakan satu model pengecas piawai.

S3: Apakah output kuasa yang tersedia, dan mengapa julat lebih rendah daripada unit berdiri di lantai?

Pengecas DC yang dipasang di dinding ini ditawarkan dalam peringkat kuasa dari 20kW hingga 60kW. Julat ini dioptimumkan untuk reka bentuk haba pelekap dinding padat dan kapasiti elektrik bangunan biasa. Untuk pemasangan yang dipasang di dinding, aras kuasa ini mencukupi untuk pengecasan destinasi, tempat letak kereta di tempat kerja dan penggunaan armada semalaman. Jika projek anda memerlukan kuasa yang lebih tinggi, pengecas senapang tunggal atau dua senapang berdiri di lantai kami menawarkan konfigurasi daripada 60kW hingga 240kW.

S4: Bolehkah pengecas beroperasi dengan pasti di tempat letak kereta bawah tanah yang lembap atau berdebu?

ya. Penutup diberi penarafan IP55, dan semua elektronik dalaman disalut secara selaras untuk menahan kelembapan, pemeluwapan dan zarah bawaan udara. Saluran udara tertutup dan kipas penyejuk tekanan statik tinggi direka khusus untuk udara bertakung, selalunya berdebu yang terdapat di ruang bawah tanah dan struktur tempat letak kereta bertingkat.

S5: Bagaimanakah kabel pengecasan diuruskan apabila tidak digunakan?

Sarung kabel yang dipasang di sisi bersepadu atau retraktor seimbang spring memastikan kabel tidak jatuh dari tanah. Ini menghalang bahaya perjalanan di kawasan pejalan kaki, melindungi kabel daripada kerosakan kenderaan dan meletakkan penyambung pada ketinggian mencengkam yang selesa untuk pengguna.

S6: Bolehkah saya memantau dan mengurus berbilang pengecas yang dipasang di dinding dari jauh?

ya. Setiap unit termasuk sambungan OCPP 1.6J/2.0.1 melalui 4G, Wi-Fi atau Ethernet. Anda boleh menyepadukan semua pengecas ke dalam sistem pengurusan rangkaian pengecasan pilihan anda untuk pemantauan masa nyata, pelaporan transaksi per unit, diagnostik jauh, harga dinamik dan kemas kini perisian tegar.

S7: Apakah akses penyelenggaraan yang diperlukan — adakah unit perlu dikeluarkan dari dinding untuk diservis?

Tidak. Panel hadapan menyediakan akses penuh ke ruang kuasa modular. Modul kuasa individu boleh ditukar panas tanpa mengeluarkan pengecas dari dinding. Untuk kebanyakan pemeriksaan rutin — pembersihan penapis, pemeriksaan visual — semua komponen boleh dicapai dari hadapan, menjadikan penyelenggaraan boleh dilaksanakan walaupun di tempat letak kereta yang sempit.

Tumpuan Pelanggan

Kompleks Komersial Pusat Bandar — Tempat Letak Kereta Bawah Tanah EV Charging Retrofit

Latar belakang

Kompleks guna bercampur premium di pusat bandar utama Eropah merancang untuk mengubah suai pengecasan pantas DC ke tempat letak kereta bawah tanah tiga tingkatnya. Kemudahan ini memberi perkhidmatan kepada tetamu hotel, penyewa pejabat dan pelawat runcit, dengan semakin ramai yang meminta pengecasan EV. Pihak pengurusan mahu memasang pengecas pantas tanpa kehilangan tempat letak kereta atau menghalang lorong pemanduan yang sempit.

Cabaran

Tempat letak kereta bawah tanah menunjukkan kekangan fizikal yang ketara tipikal bangunan bandar lama:

●  Petak letak kereta yang sempit dengan jejari pusingan yang ketat tidak meninggalkan ruang untuk kabinet pengecas berdiri di lantai.

●  Lajur struktur adalah kerap tetapi dinding tersedia di kepala banyak teluk.

●  Sekatan ketinggian siling dan saluran pengudaraan menghadkan kelegaan overhed.

●  Lantai konkrit tidak boleh diparit secara meluas untuk penyaluran kuasa baharu — dulang kabel sisi dinding yang sedia ada terpaksa digunakan.

●  Kerja pembinaan tidak boleh mengganggu operasi tempat letak kereta harian; pemasangan mestilah bersih, pantas dan invasif minimum.

●  Pengecas DC berdiri di lantai telah diketepikan lebih awal. Mereka akan menduduki ruang teluk yang berharga, memerlukan pad konkrit, dan mencipta halangan di lorong pemanduan yang sudah ketat.

Mengapa Pengecas DC Senapang Tunggal Dipasang di Dinding?

Dinding perimeter konkrit bangunan dan tiang struktur menawarkan permukaan pelekap yang ideal di bahagian kepala tempat letak kereta sedia ada. Unit yang dipasang di dinding satu pistol boleh diletakkan di atas setiap ruang EV khusus, melayani satu kenderaan pada satu masa tanpa mengambil sebarang ruang lantai sama sekali.

Casis kompak pengecas — kira-kira satu pertiga saiz setara dengan lantai — dipasang siram pada dinding, menjadikan kedalaman teluk penuh tersedia untuk tempat letak kenderaan. Sarung kabel yang dipasang di sisi bersepadu menyimpan kabel pengecas daripada tanah, menghapuskan bahaya perjalanan di laluan pejalan kaki.

Yang penting, reka bentuk yang dipasang di dinding bermakna tiada penambat tanah, tiada konkrit pecah, dan tiada penutupan teluk semasa pemasangan. Semua kabel kuasa disalurkan melalui dulang kabel sisi dinding sedia ada dan ditamatkan terus ke bahagian atas atau belakang penutup pengecas.

Untuk segelintir ruang baris tengah yang tiada dinding atau tiang tersedia, alas keluli pilihan telah digunakan. Ini membenarkan model pengecas yang sama dipasang pada lajur berdiri bebas yang tipis, menduduki sebahagian kecil daripada jejak kabinet berdiri lantai penuh. Lekapan dinding dan penempatan alas bercampur menggunakan satu produk piawai, memudahkan perolehan, inventori alat ganti dan latihan penyelenggaraan.

Kerahan

Empat puluh Pengecas Pantas DC Dipasang Di Dinding Satu Pistol kami — dikonfigurasikan dengan penyambung CCS2 — dipasang di seluruh tiga tingkat bawah tanah. Tiga puluh enam unit dipasang di dinding pada dinding konkrit dan tiang struktur; empat unit menggunakan kit alas untuk ruang baris tengah. Pemasangan telah disiapkan di luar waktu parkir puncak dengan kehilangan ruang sifar. Penyepaduan bahagian belakang OCPP menghubungkan semua empat puluh unit ke platform pengurusan pusat bangunan, membolehkan pengesahan pengguna melalui kad akses hotel dan pejabat sedia ada, pengebilan setiap sesi dan pemantauan masa nyata.

Keputusan

●  Empat puluh ruang berkemampuan EV telah dibuat tanpa mengorbankan satu tempat letak kereta sedia ada — faktor penentu bagi pengurusan kompleks.

●  Kos pemasangan adalah jauh lebih rendah daripada alternatif berdiri di lantai disebabkan oleh penyingkiran pad konkrit, parit tanah dan pengubahsuaian struktur.

●  Pendekatan dinding-dan-kaki campuran menyelesaikan setiap cabaran susun atur ruang menggunakan satu model pengecas, memastikan proses perolehan projek mudah.

●  Tetamu hotel, penyewa pejabat dan pembeli kini mengakses pengecasan pantas menggunakan kad akses bangunan sedia ada mereka, dengan caj dibilkan secara automatik ke bilik, pajakan atau apl pembayaran mereka.

●  Pengurus hartanah melaporkan peningkatan yang boleh diukur dalam markah kepuasan tetamu hotel dan pembaharuan pajakan pejabat yang dikaitkan dengan kemudahan pengecasan EV.

●  Selepas pelancaran yang berjaya, pemilik bangunan telah menetapkan penyelesaian yang sama di dinding untuk dua hartanah tambahan di bandar.
