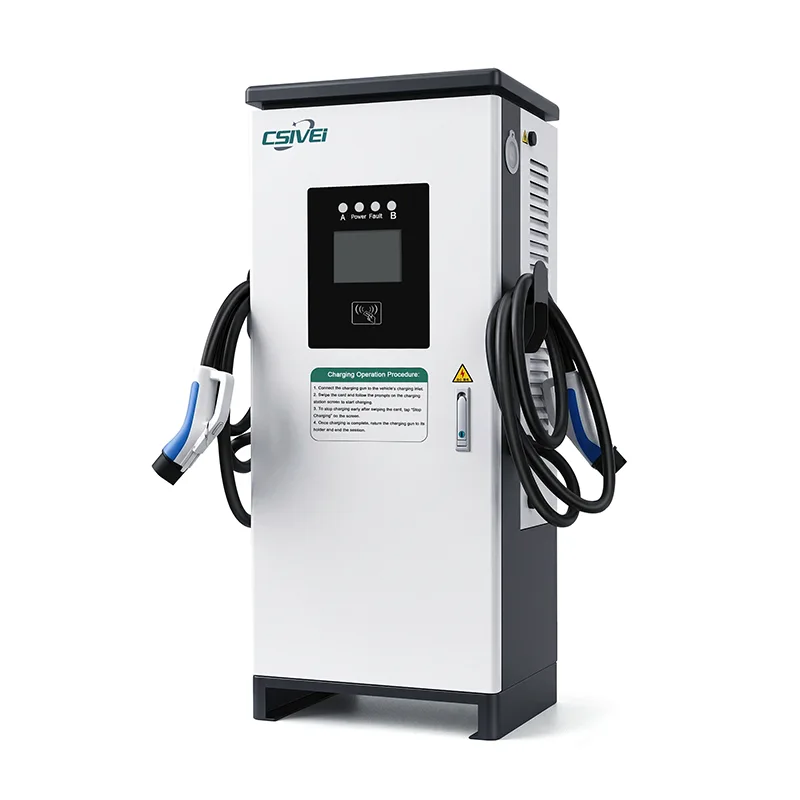

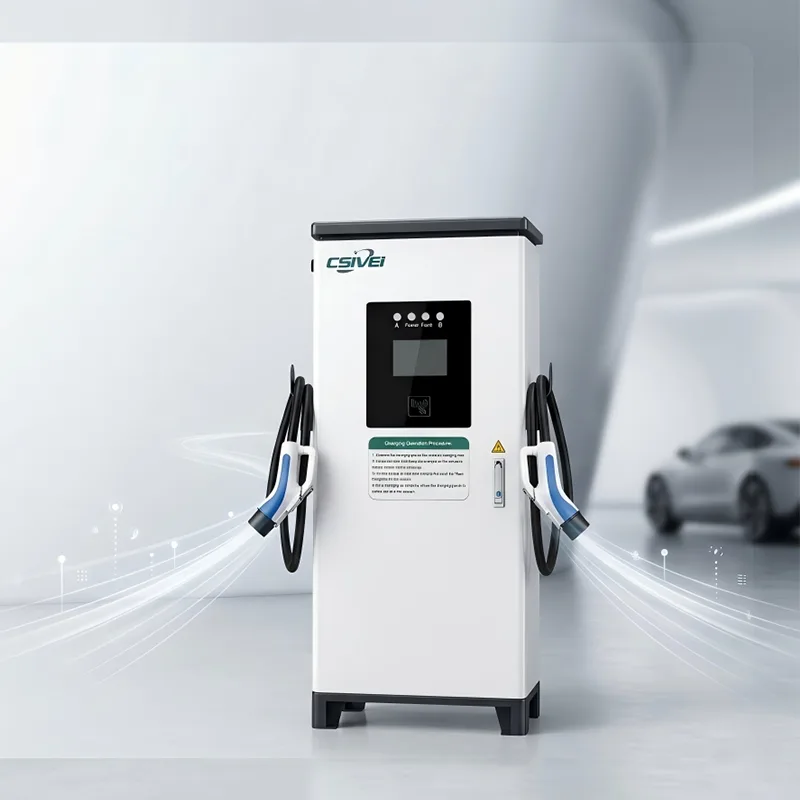

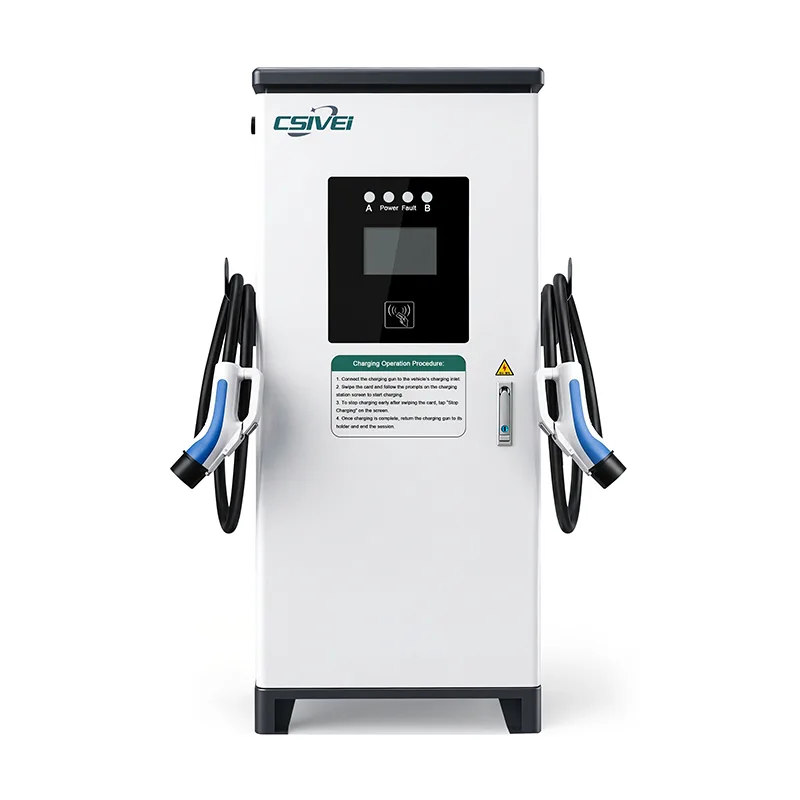

Pengecas EV DC Dwi-Gun Berdiri

Sebagai kilang terkemuka di China yang mengkhusus dalam penyelesaian pengecasan EV komersial, CSIVEI menyampaikan Pengecas EV DC Dwi-Gun Standing — stesen pengecasan dwi-output berkuasa tinggi yang direka untuk memaksimumkan daya pemprosesan dalam persekitaran komersial trafik tinggi. Unit tunggal ini menyediakan dua ruang letak kereta bersebelahan, memperuntukkan kuasa secara dinamik antara kedua-dua kenderaan untuk mengoptimumkan kecekapan pengecasan, mengurangkan kos infrastruktur dan menjadikan setiap meter persegi hartanah tempat letak kereta bekerja lebih keras. Dengan keserasian luas merentas piawaian CCS1, CCS2, CHAdeMO dan GB/T — termasuk pilihan konfigurasi bercampur — pengecas ini memenuhi pelbagai keperluan armada EV global sambil menyampaikan kebolehpercayaan dan prestasi yang dikenali CSIVEI.

Ciri & Faedah Utama

Pengurusan Beban Dinamik Pintar— Peruntukan kuasa masa nyata membahagikan tenaga antara dua senjata berdasarkan keadaan bateri, permintaan dan peraturan keutamaan. Satu kenderaan mendapat 100% kuasa; dua kenderaan berkongsi dengan lancar tanpa sambungan grid yang terlalu besar.

Seni Bina Kuasa Modular— Modul 20kW/30kW boleh tukar panas beroperasi pada kecekapan ≥95%. Modul individu boleh diganti tanpa mematikan unit — pengecas berkurangan dan terus menghidangkan kedua-dua senjata api.

Keserasian Pelbagai Standard— Menyokong CCS1, CCS2, CHAdeMO dan GB/T merentas kedua-dua senjata secara berasingan. Pilihan konfigurasi bercampur (cth., CCS2 + CHAdeMO) tersedia dalam satu unit.

Pembinaan Luaran Lasak— Kepungan keluli tergalvani bertaraf IP55/K10 dengan salutan anti-UV. Bahagian dalam bersalut konformal menahan kelembapan dan semburan garam. Beroperasi dengan pasti dari -30°C hingga +55°C ambien.

Keselamatan Bebas Per Pistol— Setiap output mempunyai pemantauan penebat khusus, perlindungan RCD sensitif DC, dan pemotongan suhu berlebihan. Kesalahan pada satu senjata akan menamatkan sesi itu sahaja - satu lagi terus tidak terjejas.

OCPP 1.6J/2.0.1 Pematuhan— Penyepaduan bahagian belakang yang lancar dengan log transaksi per-gun, pemeteran tenaga dan diagnostik kerosakan. Mendayakan pengebilan bebas dan pemantauan jauh untuk setiap ruang.

Akses Mesra Pengguna— Skrin sentuh 7-inci dengan RFID dan pengesahan berasaskan aplikasi mengendalikan akses dan pembayaran untuk kedua-dua senjata secara bebas.

Pengkabelan Disejukkan Cecair Pilihan— Tersedia untuk peringkat kuasa melebihi 120kW, membolehkan kabel lebih nipis dan ringan yang kekal selesa untuk dikendalikan walaupun pada arus berterusan 500A.

Aplikasi Produk

Dibina untuk persekitaran komersial trafik tinggi, Dual-Gun Standing DC EV Charger menyediakan dua kenderaan daripada satu jejak — memaksimumkan daya pengeluaran, meminimumkan kos infrastruktur setiap ruang dan menjadikan setiap meter persegi hartanah tempat letak kereta bekerja lebih keras.

Hab Pengecasan Pantas Awam Berpusing Tinggi

Di kawasan perkhidmatan lebuh raya, plaza pengecasan bandar dan kawasan hadapan stesen minyak, daya pengeluaran adalah segala-galanya. Unit dwi-gun ini mengecas dua EV secara serentak, menggandakan bilangan kenderaan yang dilayan setiap pengecas semasa tempoh puncak. Apabila permintaan menurun, kuasa penuh yang tersedia boleh diarahkan kepada satu kenderaan untuk tambah nilai yang lebih pantas. Pengendali mendapat manfaat daripada unit yang lebih sedikit untuk memasang dan menyelenggara sambil mencapai liputan teluk yang sama seperti armada senjata tunggal yang lebih besar.

Depot Armada dengan Tingkap Pusingan Yang Ketat

Untuk depoh bas elektrik, hab penghantaran jarak jauh dan lot pegangan teksi di mana berbilang kenderaan kembali pada masa yang sama, konfigurasi dwi-gun membolehkan pengecasan selari tanpa memerlukan nisbah pengecas-ke-ruang 1:1 di seluruh tapak. Pengurusan beban dinamik secara automatik mengutamakan kenderaan dengan pelepasan berjadual paling awal, memastikan kesediaan armada sambil mengekalkan permintaan grid puncak dalam had.

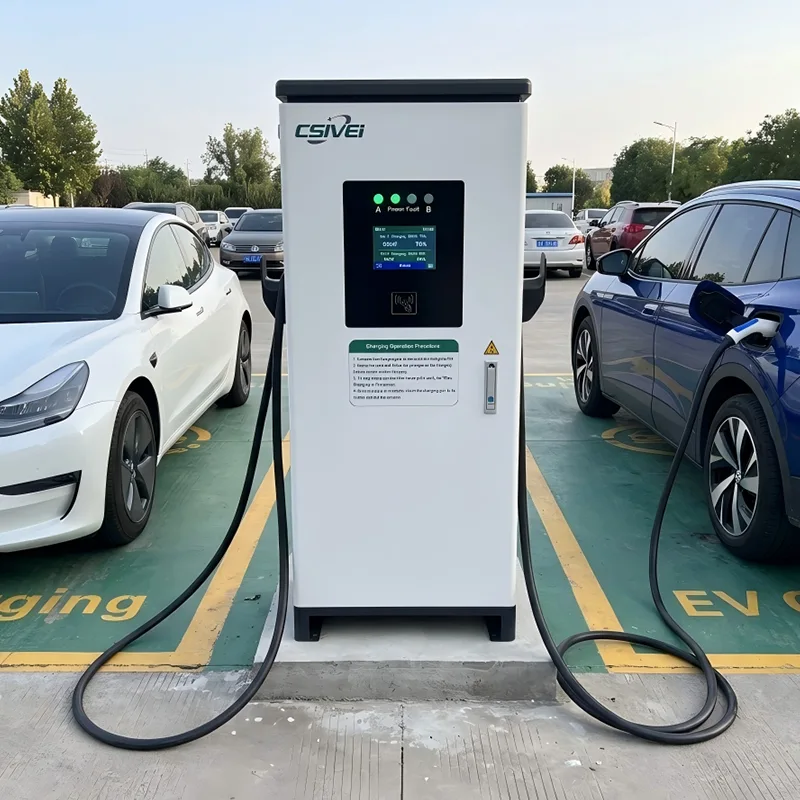

Kemudahan Tempat Letak Kereta Komersial & Bercampur

Pusat beli-belah, menara pejabat dan pengendali tempat letak kereta lapangan terbang boleh menyediakan dua ruang EV bersebelahan daripada satu pengecas pusat, mengurangkan separuh bilangan unit dipasang di lantai yang diperlukan setiap baris tempat letak kereta. Ini mengurangkan kerumitan pemasangan, meninggalkan lebih banyak ruang lorong yang boleh digunakan dan memudahkan akses penyelenggaraan. RFID dan pengesahan berasaskan apl memudahkan untuk mengurus akses pengguna dan memproses pembayaran merentas kedua-dua senjata secara bebas.

Destinasi Peruncitan & Hospitaliti

Hotel, pusat peranginan dan taman runcit berskala besar boleh memasang lebih sedikit pengecas untuk menampung lebih banyak ruang yang ditetapkan EV, mengurangkan perbelanjaan modal pendahuluan sambil masih menawarkan kemudahan tetamu yang premium. Jejak dwi-gun mengekalkan landskap dan aliran pejalan kaki, dan kandang berkadar luar yang teguh tahan cuaca sepanjang tahun tanpa perlindungan tambahan.

Teknikal Selam Dalam

Pengecas Dwi-Gun Standing DC EV direka bentuk di sekitar platform kuasa modular kecekapan tinggi yang mengawal dua sesi pengecasan secara bebas daripada satu sistem — memaksimumkan penggunaan perkakasan tanpa menjejaskan prestasi atau keselamatan.

Pengurusan Beban Dinamik Pintar

Di tengah-tengah sistem dwi-gun terletak algoritma peruntukan kuasa masa nyata. Pengawal pusat membaca secara berterusan setiap arus yang diminta kenderaan, keadaan cas bateri dan suhu sel. Berdasarkan input ini — ditambah dengan peraturan yang ditentukan oleh pengendali seperti pengebilan keutamaan, tarif masa dalam sehari atau tarikh akhir berlepas — ia mengagihkan semula jumlah kuasa yang ada antara kedua-dua senjata api pada asas kedua demi saat. Apabila hanya satu kenderaan dipalamkan, 100% output terkadar pengecas dihalakan ke pistol tunggal itu. Apabila kenderaan kedua bersambung, sistem membahagikan kuasa dengan lancar, memastikan kedua-dua kenderaan tidak jatuh di bawah ambang pengecasan minimumnya. Pengedaran pintar ini menghapuskan keperluan untuk membesarkan sambungan grid dan memastikan kos tenaga boleh diramal.

Seni Bina Kuasa Modular

Pengecas dibina di sekeliling modul kuasa boleh tukar panas individu - biasanya 20kW atau 30kW setiap satu - yang disuap ke dalam bas DC kongsi. Setiap modul beroperasi menghampiri kecekapan puncak (≥95%) dan boleh diasingkan untuk perkhidmatan tanpa mengganggu baki modul atau sesi pengecasan aktif. Modulariti ini bermakna satu kerosakan modul tidak melumpuhkan keseluruhan unit; pengecas hanya derate dan terus berkhidmat kedua-dua senjata pada kuasa yang dikurangkan sehingga modul diganti.

Pengurusan Terma Lanjutan

Operasi dwi-gun menjana haba agregat yang lebih tinggi daripada senapang tunggal, terutamanya semasa sesi kuasa penuh yang berterusan dalam suhu ambien yang tinggi. Untuk menangani ini, sistem menggunakan strategi penyejukan berbilang zon. Penyejukan udara ditapis aliran tinggi dengan kipas berkelajuan berubah-ubah mengekalkan suhu modul yang optimum, manakala penderia terma khusus pada laluan keluaran setiap pistol secara bebas memantau suhu kabel dan penyambung. Untuk tiang kuasa melebihi 120kW, kabel penyejuk cecair pilihan tersedia, secara aktif mengeluarkan haba daripada sesentuh penyambung dan membolehkan kabel nipis dan ringan yang kekal selesa untuk dikendalikan walaupun pada arus berterusan 500A.

Keselamatan Bebas Per Pistol

Setiap senapang pengecas beroperasi dengan saluran pemantauan keselamatan khususnya sendiri. Pemantauan penebat masa nyata, pengesanan arus sisa sensitif DC (Jenis A + 6mA DC RCD), dan perlindungan lebih suhu digunakan secara bebas pada setiap output. Jika ambang keselamatan dilanggar pada satu senjata, sesi itu ditamatkan dengan selamat manakala pistol yang satu lagi berterusan tanpa terjejas. Butang berhenti kecemasan menyediakan pengasingan mekanikal segera bagi kedua-dua output secara serentak.

Komunikasi Dwi-Gun Berbilang Protokol

Antara muka kenderaan ke pengecas menyokong protokol berasaskan CAN (CHAdeMO, GB/T) dan Komunikasi Talian Kuasa (CCS1, CCS2) merentasi kedua-dua senjata secara berasingan. Ini membenarkan konfigurasi standard bercampur — contohnya, satu pistol dikonfigurasikan untuk CCS2 dan satu lagi untuk CHAdeMO — dalam unit fizikal yang sama. Pengawal Linux terbenam mengendalikan kedua-dua sesi secara selari, dengan pelaporan bahagian belakang penuh OCPP 1.6J/2.0.1 untuk setiap senjata secara individu, membolehkan log transaksi setiap pistol, pemeteran tenaga dan diagnostik kerosakan.

Pembinaan Sedia Luar Lasak

Penutup mempunyai rangka keluli tergalvani dengan salutan serbuk anti-UV, bertaraf IP55 untuk perlindungan kemasukan dan IK10 untuk kesan mekanikal. Komponen dalaman menerima salutan konformal untuk kelembapan dan rintangan semburan garam. Sistem penyejukan adaptif mengekalkan keadaan dalaman yang stabil dari -30°C hingga +55°C ambien, menjadikan unit ini sesuai untuk penempatan pantai, padang pasir dan alpine tanpa perlindungan tambahan.

Soalan Lazim

S1: Bagaimanakah pengagihan kuasa berfungsi apabila dua kenderaan dicas pada masa yang sama?

Sistem pengurusan beban dinamik pintar pengecas sentiasa memantau keadaan bateri setiap kenderaan yang disambungkan, parameter semasa dan sesi yang diminta. Ia secara automatik membahagikan jumlah kuasa yang ada antara kedua-dua senjata dalam masa nyata. Apabila hanya satu kenderaan dipalamkan, ia menerima 100% daripada output terkadar pengecas. Apabila kenderaan kedua bersambung, kuasa dibahagikan berdasarkan permintaan dan peraturan yang ditetapkan oleh pengendali — memastikan kedua-dua kenderaan mengecas dengan cekap tanpa melebihi jumlah kapasiti pengecas.

S2: Bolehkah kedua-dua meriam itu melayani kenderaan dengan standard pengecasan yang berbeza?

ya. Pengecas menyokong konfigurasi standard bercampur dalam satu unit. Persediaan biasa termasuk satu pistol CCS2 dan satu pistol CHAdeMO, atau kedua-duanya CCS2. Setiap senapang beroperasi secara bebas dengan protokol komunikasinya sendiri, membolehkan unit itu menyediakan pembuatan dan model EV yang berbeza secara serentak tanpa masalah keserasian.

S3: Apakah yang berlaku jika satu pistol mengalami kerosakan semasa sesi dwi?

Setiap senjata mempunyai saluran pemantauan keselamatan sendiri. Jika kerosakan — seperti kejatuhan rintangan penebat atau peristiwa suhu lampau — dikesan pada satu output, hanya sesi itu ditamatkan dengan selamat. Pistol yang lain terus mengecas tanpa terjejas. Butang berhenti kecemasan juga disediakan untuk mengasingkan kedua-dua output secara mekanikal dengan serta-merta jika diperlukan.

S4: Apakah kelebihan ruang dan pemasangan berbanding dengan memasang dua pengecas pistol tunggal?

Unit dwi-gun tunggal menyediakan dua ruang letak kereta bersebelahan dari satu jejak yang dipasang di lantai, mengurangkan bilangan pengecas, pad konkrit dan sambungan elektrik yang diperlukan setiap baris. Ini menjimatkan masa pemasangan, membebaskan ruang lorong dan memudahkan penyelenggaraan jangka panjang — semuanya sambil memberikan liputan pengecasan dua ruang yang sama.

S5: Apakah kapasiti sambungan grid yang diperlukan?

Keperluan grid bergantung pada jumlah kuasa output yang dikonfigurasikan. Unit 120kW biasanya memerlukan input tiga fasa dengan pemutus dan kabel berkadar yang sesuai. Oleh kerana sistem pengurusan beban dinamik mengoptimumkan pengagihan kuasa dalam masa nyata, cabutan grid puncak selalunya lebih rendah daripada jumlah dua pengecas bebas dalam keadaan yang sama. Pasukan kejuruteraan kami menyediakan panduan perancangan elektrik terperinci dan boleh membantu dengan pengiraan beban khusus tapak.

S6: Bolehkah saya memantau dan mengebil setiap pistol secara berasingan?

ya. Bahagian belakang yang mematuhi OCPP 1.6J/2.0.1 melaporkan setiap pistol sebagai titik pengecasan bebas dengan log transaksi, pemeteran tenaga dan diagnostik kerosakannya sendiri. Ini membolehkan pengebilan per-gun, strategi harga per-bay dan pelaporan penggunaan terperinci — sama seperti mengendalikan dua pengecas berasingan.

S7: Apakah penyelenggaraan yang diperlukan oleh sistem dwi-gun?

Penyelenggaraan rutin adalah mudah — pembersihan penapis udara berkala, pemeriksaan kabel visual dan pemeriksaan hubungan penyambung. Seni bina kuasa modular membolehkan modul individu ditukar panas tanpa menutup keseluruhan unit. Sekiranya modul memerlukan penggantian, pengecas terus mengendalikan modul yang tinggal dan menghidangkan kedua-dua senjata pada tahap kuasa yang dikurangkan buat sementara waktu sehingga perkhidmatan selesai.

Tumpuan Pelanggan

Operator Rangkaian Pengecasan Pantas Serantau — Penerapan Plaza Pengecasan Bandar

Latar belakang

Pengendali pusat pengecasan bebas yang menjalankan rangkaian stesen pengecas pantas bandar dan pinggir bandar merancang plaza perdana baharu berhampiran daerah runcit dan hiburan utama. Tapak ini perlu menyediakan jumlah EV yang tinggi semasa waktu puncak dan waktu hujung minggu, dengan masa menunggu minimum dan pusing ganti maksimum.

Cabaran

Tapak sedia ada pengendali menggunakan pengecas DC senapang tunggal dalam konfigurasi pengecas-ke-bay 1:1. Walaupun berkesan, model ini memerlukan dua pengecas, dua pad konkrit, dua set sambungan elektrik dan dua tempat penyelenggaraan untuk setiap dua tempat letak kereta. Di plaza baharu, di mana kos tanah dan pembinaan adalah tinggi, pengendali ingin mengurangkan ruang tanah dan kos pemasangan tanpa mengorbankan bilangan ruang yang disediakan semasa permintaan puncak.

Mengapa Pengecas DC Berdiri Dwi-Gun?

Selepas menilai susun atur tempat letak kereta tapak — sepasang teluk bersebelahan dengan pulau tengah yang dikongsi — pengendali mengiktiraf unit berdiri dwi-gun sebagai yang sesuai. Satu pengecas yang diletakkan di tengah antara dua ruang boleh berfungsi secara serentak, mengurangkan separuh bilangan unit fizikal, asas dan penurunan kuasa yang diperlukan bagi setiap pasangan ruang.

Ciri pengurusan beban dinamik adalah penentu. Semasa waktu puncak, pengecas membahagikan kuasa secara bijak antara dua kenderaan yang bersambung, memastikan kedua-dua sesi berjalan. Semasa tempoh yang lebih senyap dengan hanya satu kenderaan dipasang, 100% daripada output yang dinilai diarahkan ke pistol tunggal itu untuk pusingan terpantas yang mungkin. Fleksibiliti ini membolehkan pengendali menawarkan harga seminit yang kompetitif tanpa terlebih melabur dalam infrastruktur elektrik.

Kerahan

Tiga puluh daripada Pengecas Dwi-Gun Standing DC EV kami — setiap satu dikonfigurasikan dengan dua senapang CCS2 — telah dipasang di 60 tempat letak kereta. Unit yang dipasang di lantai diletakkan di pulau tengah yang dikongsi, menghidangkan satu teluk ke kiri dan satu ke kanan. Penyepaduan bahagian belakang OCPP mendayakan pelaporan transaksi per-gun, pengebilan bebas untuk setiap ruang dan pemantauan muatan jauh di seluruh plaza.

Keputusan

●  Pengendali mengurangkan separuh bilangan unit pengecas yang diperlukan berbanding dengan penggunaan senjata tunggal, menjimatkan peralatan, kerja awam dan infrastruktur elektrik dengan ketara.

●  Penghasilan jam puncak meningkat kira-kira 40% berbanding ramalan berdasarkan data senjata tunggal daripada tapak sedia ada, yang dikaitkan secara langsung dengan pengecasan serentak dwi-gun.

●  Pemisahan kuasa pintar mengekalkan tarikan grid puncak dalam kapasiti yang diperuntukkan tapak, mengelakkan peningkatan grid yang mahal.

●  Pasukan penyelenggaraan menghargai servis satu unit bagi setiap dua ruang, mengurangkan masa pemeriksaan rutin dan inventori alat ganti.

●  Berikutan kejayaan pelancaran plaza, pengendali menyeragamkan unit dwi-senjata untuk semua tapak lalu lintas tinggi berikutnya.
