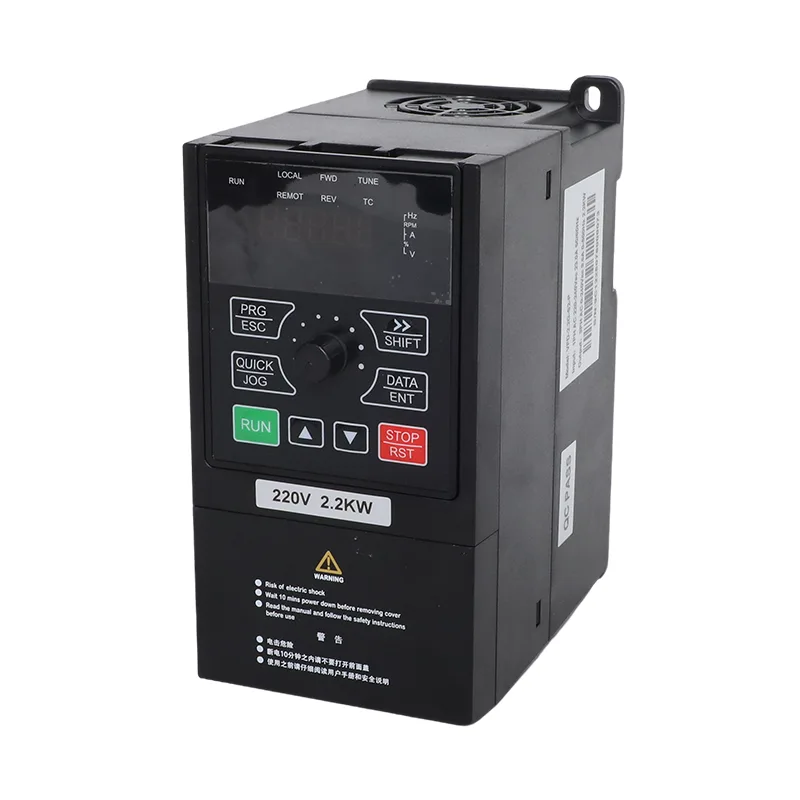

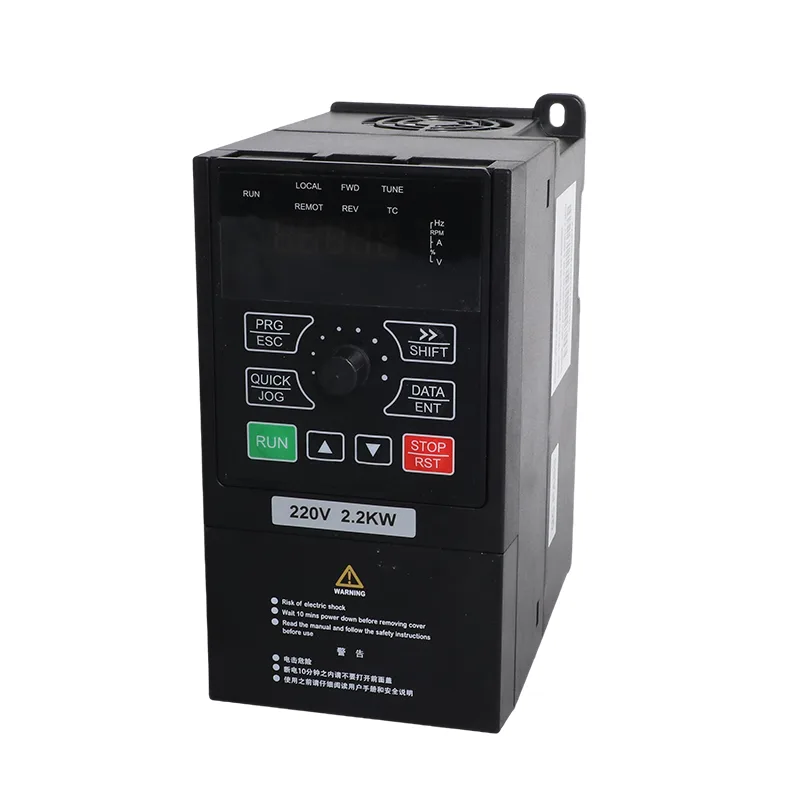

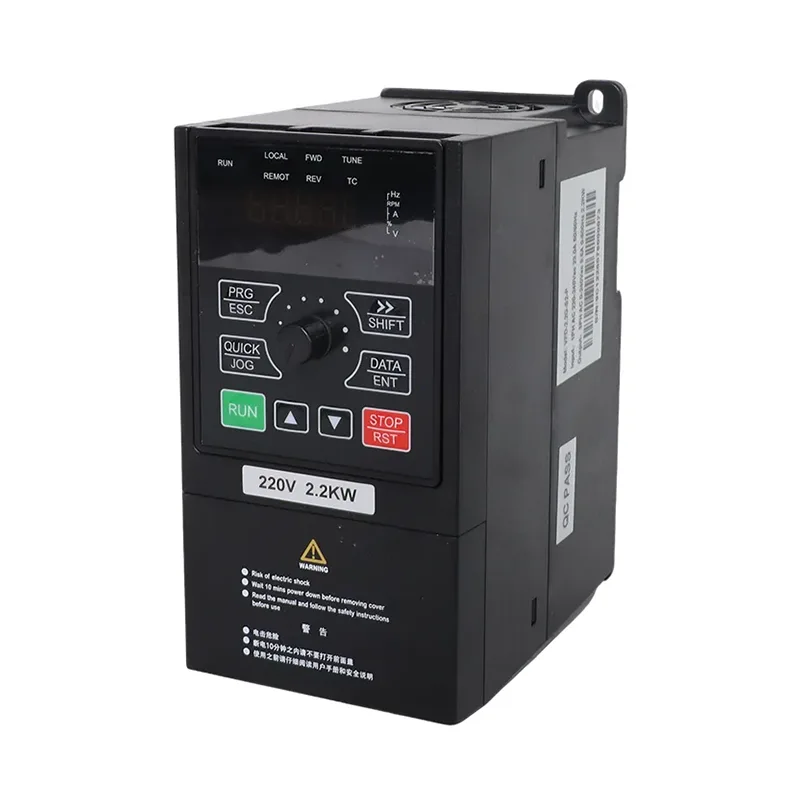

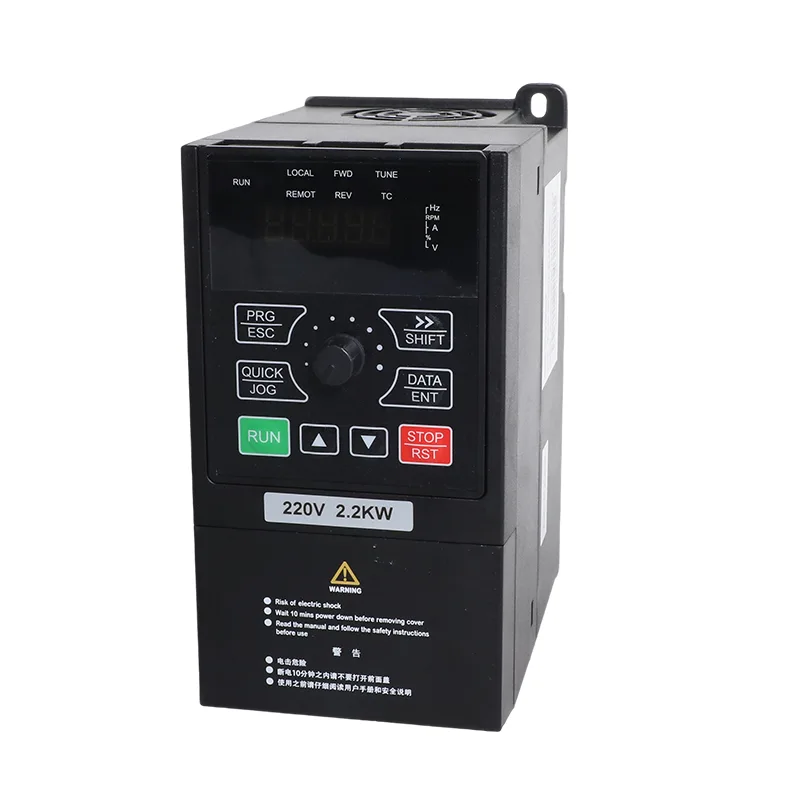

4.0kW/5.5kW 3 Fasa 380V Pam Suria dan VFD Penyongsang Tujuan Am

CSIVEI mengeluarkan Pam Solar 380V 4.0kW/5.5kW 3 Fasa dan VFD Penyongsang Tujuan Am untuk sistem motor tiga fasa yang memerlukan kawalan pam fotovoltaik atau operasi frekuensi berubah-ubah konvensional. Model VFD-PC10-4.0G-T4 dan VFD-PC10-5.5G-T4 meliputi penarafan motor 4.0 kW dan 5.5 kW, dengan arus keluaran undian masing-masing 9 A dan 13 A. Kedua-dua model menerima input AC tiga fasa daripada 380 V (-15%) kepada 440 V (+10%).

Siri ini menggabungkan kawalan pam solar dengan kawalan motor tujuan umum dalam satu platform penyongsang. Mod pengendalian yang dipilih menentukan cara pemacu mengurus sumber kuasa dan operasi motornya, manakala fungsi kawalan dan perlindungan terbina dalam menyokong pemasangan pam serta kipas, peniup dan jentera proses yang serasi. Apabila meminta sebut harga, berikan penarafan papan nama motor dan aplikasi yang dimaksudkan untuk membantu mewujudkan model dan konfigurasi yang sesuai.

Mod Operasi Dwi

Pam Suria 4.0kW/5.5kW 3 Fasa 380V dan VFD Penyongsang Tujuan Am menyokong dua mod pengendalian yang dipilih melalui parameter P8-00.

Mod pam solar — P8-00 = 1

Dalam mod ini, pemacu menggunakan kuasa fotovoltaik untuk mengendalikan pam yang serasi, dengan kawalan MPPT dan fungsi penukaran grid automatik. Apabila kuasa suria tidak mencukupi, urutan pertukaran yang dikonfigurasikan membolehkan sistem menggunakan kuasa grid. Susunan ini sesuai untuk pengairan pertanian, bekalan air lubang gerudi dan aplikasi pengepaman lain di mana tenaga suria tersedia semasa sebahagian daripada hari operasi.

Mod tujuan am — P8-00 = 0

Dalam mod ini, pemacu beroperasi sebagai penyongsang frekuensi berubah-ubah konvensional untuk motor yang serasi, termasuk pam, kipas, peniup dan jentera proses. Kawalan vektor tanpa sensor (SVC) dan kawalan V/F menyokong keperluan kawalan motor yang berbeza tanpa menggunakan fungsi pengepaman fotovoltaik.

CSIVEI boleh mengkonfigurasi mod operasi sebelum penghantaran. Mod juga boleh ditukar dengan melaraskan P8-00, membenarkan pemacu ditugaskan semula ke aplikasi lain apabila keperluan pemasangan berubah. Parameter dan pendawaian yang berkaitan mesti sepadan dengan mod pengendalian yang dipilih.

Tatasusunan Suria dan Keperluan Voltan DC

Tatasusunan fotovoltaik yang disyorkan bergantung pada penarafan penyongsang dan ciri elektrik modul. Jadual B menyediakan konfigurasi modul dan rentetan untuk dua pilihan modul: Modul 37±1 V dinilai pada 250 W±5 Wp dan modul 45±1 V dinilai pada 300 W±5 Wp.

Had sisi DC utama ialah:

Voltan rentetan siri mesti dinilai berdasarkan voltan litar terbuka modul sebenar dan suhu operasi yang dijangkakan. Susunan rentetan selari hendaklah mengikut konfigurasi yang disyorkan dan keperluan perlindungan DC yang berkenaan. Mengekalkan tatasusunan dalam had voltan yang ditentukan adalah penting untuk operasi penyongsang yang betul.

Bingkai dan Pemasangan

Kedua-dua model berkongsi dimensi perumah yang sama iaitu 245 × 142 × 181.3 mm dan corak pelekap 107 × 235 mm. Reka bentuk pelekap pada dinding atau pelekap kabinet membolehkan pemacu dimasukkan ke dalam pemasangan kawalan pam tanpa mengubah penarafan motor atau aplikasi semata-mata untuk menampung penyongsang.

Pemacu mempunyai kepungan IP20 dan bertujuan untuk pemasangan menegak di lokasi terlindung yang sesuai. Perancangan pemasangan harus mengambil kira persekitaran operasi, perlindungan elektrik, penghalaan kabel dan akses untuk pentauliahan dan penyelenggaraan. Julat suhu operasi am ialah -10°C hingga 50°C, dengan pengurangan diperlukan melebihi 40°C.

Spesifikasi

Jadual A. Penarafan model

Jadual B. Tatasusunan suria yang disyorkan

Jadual C. Spesifikasi umum (sama merentas julat iMaster)

Aplikasi Biasa

Siri iMaster VFD-PC10 menggabungkan pengurusan pam solar dengan kawalan motor frekuensi berubah-ubah, menjadikan model 4.0 kW dan 5.5 kW sesuai untuk pelbagai pengendalian air dan aplikasi industri.

Untuk pemasangan yang memerlukan pengepaman fotovoltaik dan kawalan motor konvensional, Pam Suria 3 Fasa 380V 4.0kW/5.5kW dan VFD Penyongsang Tujuan Am boleh ditentukan untuk tugas yang dimaksudkan dan dikonfigurasikan sewajarnya.

Untuk sistem air yang memerlukan peraturan tekanan, fungsi PID terbina dalam boleh menggunakan isyarat maklum balas yang sesuai untuk melaraskan operasi motor di sekitar titik tetapan yang dikonfigurasikan. Dengan pemancar tekanan yang dipilih dengan betul dan parameter kawalan yang dikonfigurasikan dengan betul, pemacu boleh mengawal tekanan sistem apabila permintaan berubah. Tetapan akhir bergantung pada pam, motor dan aplikasi.

Sorotan Teknikal

1. Pertukaran Solar-ke-Grid Automatik

2. Kawalan PID Terbina Dalam

PID terbina dalam menyokong tekanan gelung tertutup, aliran atau kawalan suhu. Titik tetapan dan sumber maklum balas dipilih melalui parameter kumpulan FC yang tersedia.

3. PV Utama dan Perlindungan Sisi Motor

4. Kawalan Motor dan Komunikasi

Mod tujuan am menyokong kawalan SVC dan V/F, kapasiti beban lampau sebanyak 150% selama 60 saat, dan komunikasi RS485 dengan Modbus RTU.

5. Dua Mod Pengendalian Boleh Dikonfigurasikan

P8-00 = 1: mod pam solar. P8-00 = 0: mod penyongsang tujuan umum. CSIVEI boleh menetapkan mod operasi dan meminta parameter sebelum penghantaran.

Soalan Lazim

Mengapakah model 4 kW memerlukan 20 modul manakala 5.5 kW menggunakan 18 x 2?

Unit 4 kW menjalankan satu rentetan, jadi rentetan dibina lebih lama untuk mencapai tetingkap 550 hingga 750 VDC. Unit 5.5 kW memerlukan kira-kira dua kali ganda watt tatasusunan, yang lebih mudah dicapai dengan dua rentetan selari 18. Kedua-duanya kekal di bawah maksimum 900 VDC.

Bolehkah saya memasang semula ini kepada pam bersambung grid sedia ada?

Ya, dan ia adalah pemasangan yang paling biasa. Biarkan pam dan kabel sahaja, tambah tatasusunan dan pemutus DC, dan wayar bekalan sedia ada ke R, S dan T. Tetapkan P8-15 kepada 0 untuk pensuisan automatik. Solar membawa beban siang hari dan grid mengambil alih apabila matahari tidak mencukupi.

Bagaimanakah saya menghentikan pam apabila tangki penuh?

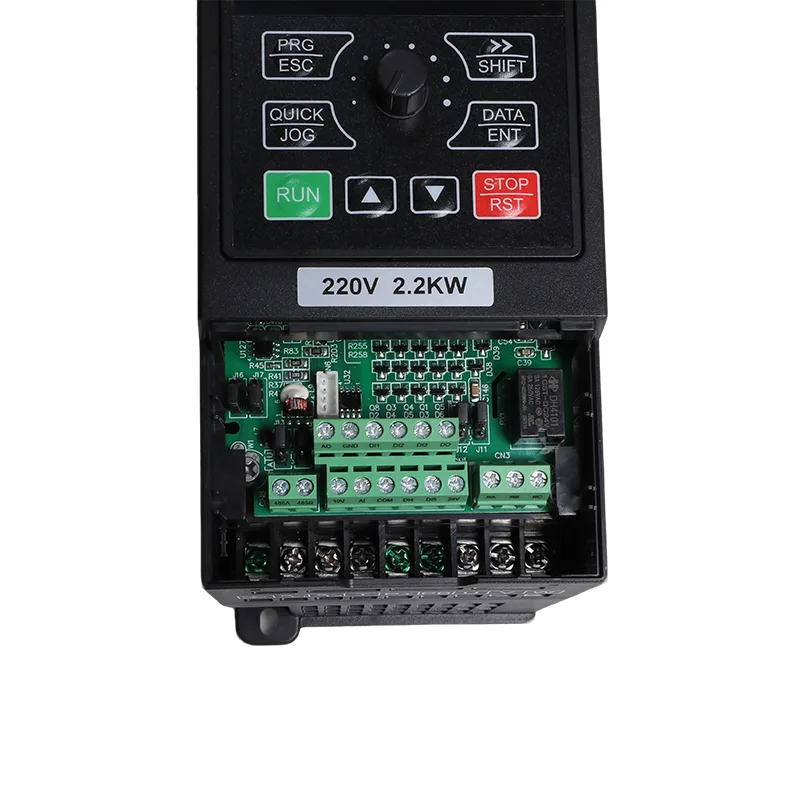

Pasangkan suis apungan atau aras ke DI2 atau DI3. Kekutuban terminal ditetapkan dalam F6-10 jadi sama ada susunan sesentuh berfungsi. Anda juga boleh menggunakan pengesanan aras air AI dengan menetapkan P8-18 kepada 1 dan melaraskan ambang penuh dalam P8-19 dan kelewatan tidur dalam P8-20.

Apakah kesalahan yang akan saya lihat di lapangan?

Yang biasa ialah kuasa solar lemah A01, tangki A02 penuh, kekurangan air A03 dan beban motor A04. Kerosakan perkakasan E01 hingga E30 meliputi lebihan arus, lebihan voltan, undervoltage, kehilangan fasa dan lebih suhu, dengan E43 untuk probe aras gagal dan E44 untuk keadaan terkurang beban yang tidak jelas.

Adakah pemacu dilindungi jika kabel pam rosak?

ya. Perlindungan kehilangan fasa output dan pengesanan litar pintas motor pada kuasa hidup adalah standard, bersama-sama dengan lebihan arus, lebihan voltan, undervoltage, lebihan suhu dan lebihan beban.

Bolehkah saya menggunakannya pada mesin yang tiada kaitan dengan air?

ya. Dalam mod tujuan umum ia adalah penyongsang tiga fasa standard untuk kipas, peniup, pemampat dan pam proses, dengan kawalan SVC atau V/F, PID dan Modbus. Pesan dalam mod itu dan ia tiba dikonfigurasikan untuk kerja itu. Dan unit yang dibeli dalam mod pam solar boleh dialihkan selepas itu dengan P8-00.

Bolehkah kita menetapkan parameter lalai kita sendiri sebelum penghantaran?

ya. Beritahu kami rating motor, konfigurasi panel dan sebarang tetapan khusus tapak yang anda inginkan, dan kami memuatkannya sebelum unit keluar. Itu menjimatkan masa pentauliahan di tapak dan itulah sebabnya banyak pengedar membeli dikonfigurasikan dan bukannya lalai.
