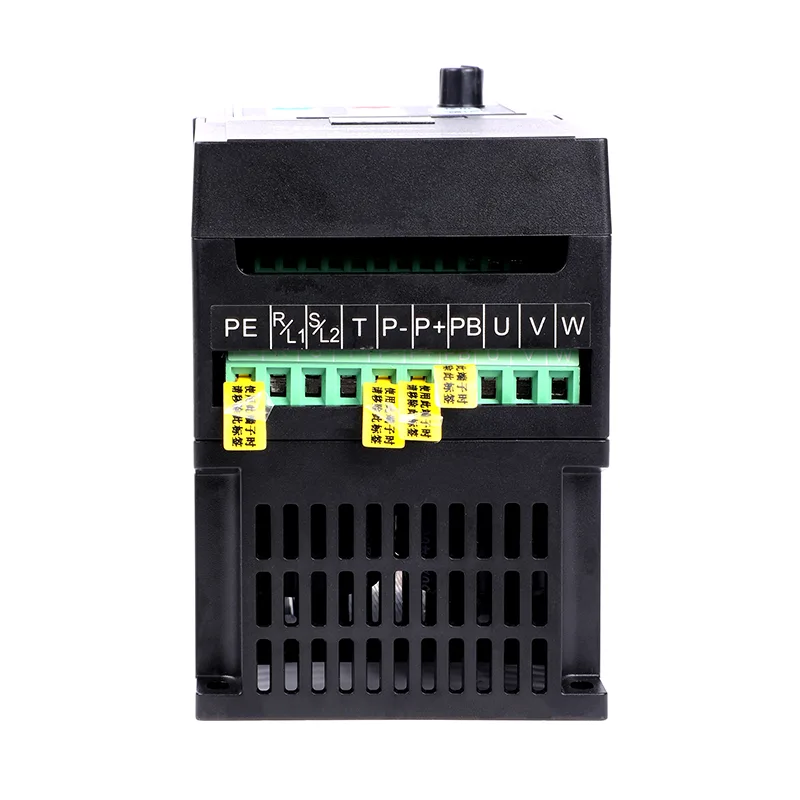

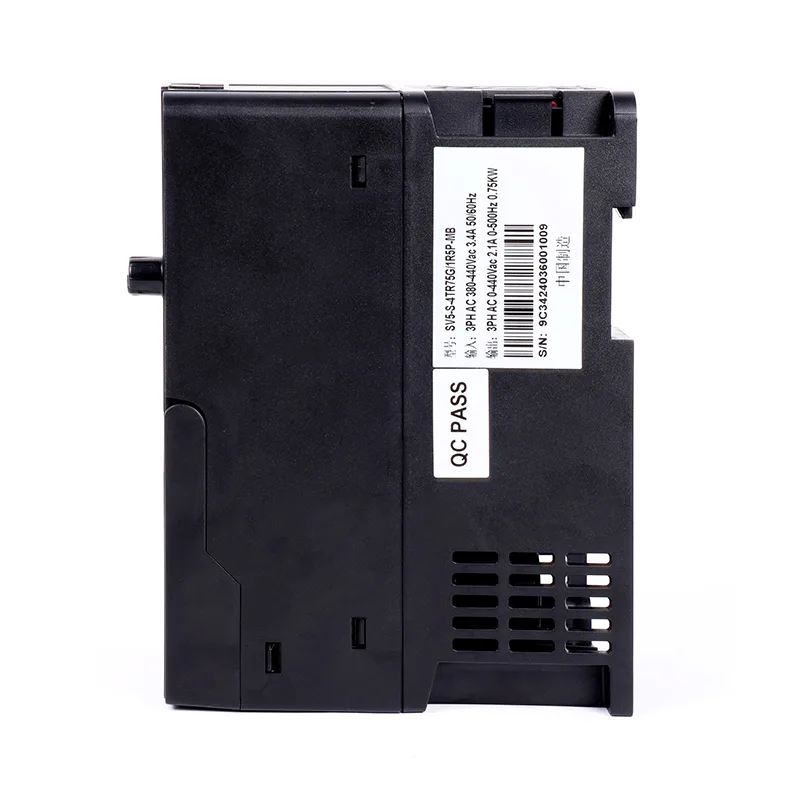

Pam VFD Pemacu Frekuensi 15HP 11kw VFD

Ciri utama termasuk kapasiti beban lampau yang tinggi, reaktor DC terbina dalam untuk pengurangan harmonik, antara muka komunikasi berbilang dan pengembangan I/O yang boleh dikonfigurasikan. Kepungan tugas berat dengan sistem penyejukan bertetulang memastikan operasi yang boleh dipercayai dalam persekitaran industri bersuhu tinggi.

Menggabungkan keupayaan penjimatan tenaga dengan ciri perlindungan pintar, Pam Pemacu Frekuensi VFD CSIVEI 15HP 11kw VFD memaksimumkan masa operasi sistem dan kecekapan operasi untuk aplikasi kuasa besar.

Parameter dan Spesifikasi Teras

Aplikasi Biasa

Pam Pemacu Kekerapan VFD CSIVEI 15HP 11kw VFD memberikan prestasi yang mantap untuk peralatan industri berat yang memerlukan operasi berterusan:

●  Pam besar – pam bekalan air utama, pam penyejuk industri

●  Kipas industri – pengudaraan lombong, kipas loji simen, pengumpul habuk

●  Pemampat – pemampat udara besar, pemampat nitrogen

●  Pengadun – pembancuh konkrit, reaktor kimia, pengadun pulpa

●  Empar – emparan gula, emparan minyak, dekanter

Dengan ciri penyejukan dan tebatan harmonik yang diperkukuh, ia memastikan operasi yang boleh dipercayai dalam persekitaran yang keras.

Perlindungan Teguh & Kebolehpercayaan

Dibina untuk menahan persekitaran industri yang mencabar, siri CSIVEI VFD menggabungkan pelbagai mekanisme perlindungan untuk memastikan operasi berterusan dan hayat perkhidmatan yang dilanjutkan.

Perlindungan Motor Komprehensif – Perlindungan bersepadu termasuk lebihan voltan, bawah voltan, lebihan arus, lebih suhu, kehilangan fasa dan perlindungan litar pintas. Pemacu secara automatik menghalang atau mengehadkan output untuk mengelakkan kerosakan pada kedua-dua pemacu dan motor yang disambungkan.

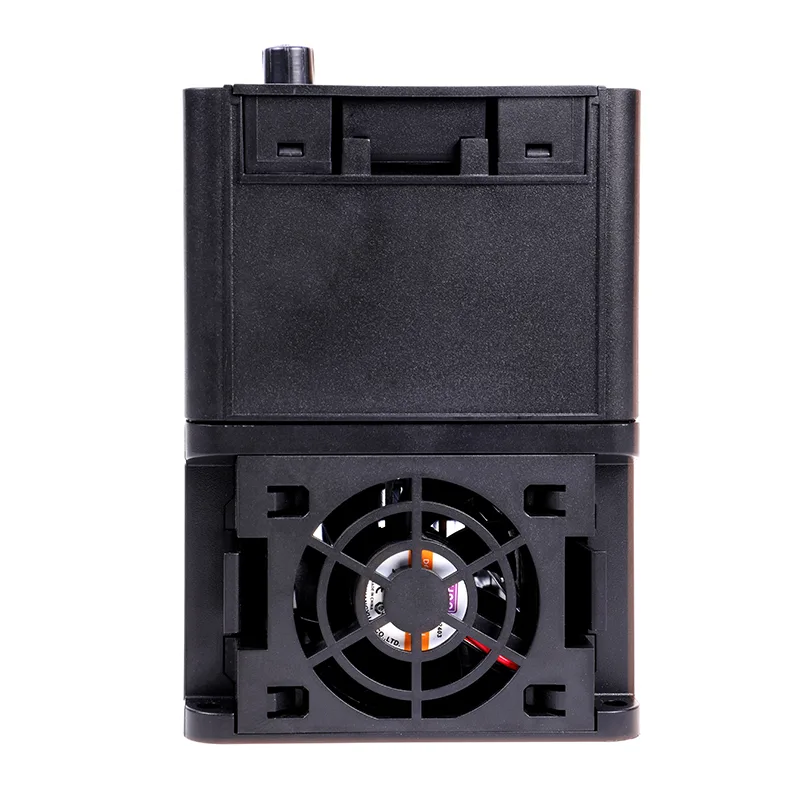

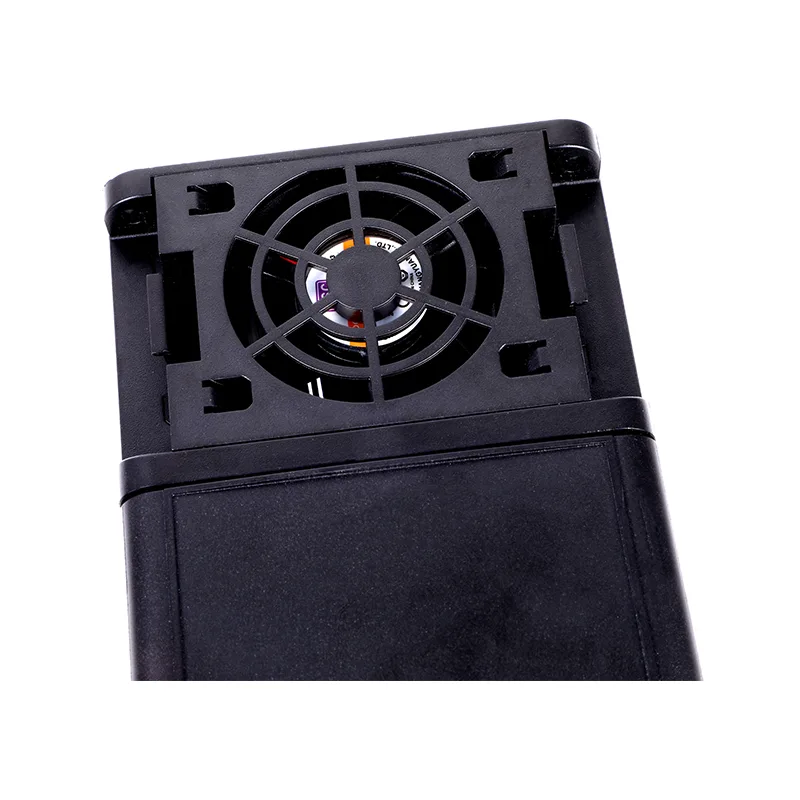

Pengurusan Terma – Kawalan kipas pintar melaraskan penyejukan berdasarkan suhu dalaman dan keadaan beban, meminimumkan bunyi bising dan memanjangkan jangka hayat kipas. Model berkuasa tinggi menampilkan reka bentuk heatsink yang diperkukuh untuk pelesapan haba yang dipertingkatkan.

Perlindungan Alam Sekitar – Kepungan standard IP20 sesuai untuk pemasangan panel kawalan. Penutup IP40/IP54/IP66 pilihan tersedia untuk aplikasi dalam persekitaran yang berdebu, lembap atau tercuci. Salutan selaras pada PCB memberikan perlindungan tambahan terhadap kelembapan dan bahan cemar.

Penapis EMC Terbina dalam – Model terpilih termasuk penapis keserasian elektromagnet bersepadu, memudahkan pematuhan dengan piawaian CE dan EMC lain serta mengurangkan kos pemasangan.

Soalan Lazim

Apakah perbezaan antara kawalan V/F dan kawalan vektor?

Kawalan V/F mengekalkan nisbah voltan-ke-frekuensi tetap. Ia boleh digunakan untuk kipas, pam dan aplikasi umum di mana kawalan kelajuan yang tepat tidak kritikal. Kawalan vektor memisahkan fluks dan tork supaya anda boleh mengawalnya secara bebas—yang memberi anda tork permulaan yang lebih tinggi (sehingga 150% pada 0.5Hz) dan ketepatan kelajuan yang lebih baik. Vektor tanpa sensor tidak memerlukan pengekod; vektor gelung tertutup melakukannya, dan ia menolak ketepatan kelajuan kepada 0.1%. Kebanyakan pemacu CSIVEI menyokong kedua-duanya, jadi anda boleh memilih mana-mana yang sesuai dengan aplikasi anda.

Bagaimanakah saya memilih VFD yang sesuai untuk motor saya?

Beberapa perkara yang perlu dipertimbangkan:

●  Kuasa motor—VFD harus sepadan atau lebih besar sedikit daripada rating motor.

●  Voltan input—fasa tunggal 230V atau tiga fasa 400V, pastikan ia sepadan dengan bekalan anda.

●  Jenis beban—beban tork malar seperti penghantar atau penyemperit biasanya memerlukan VFD bersaiz pada 100–120% kuasa motor. Beban tork boleh ubah seperti kipas dan pam selalunya boleh menggunakan VFD yang dipadankan dengan kuasa motor, serta anda mendapat penjimatan tenaga.

●  Persekitaran—untuk lokasi berdebu, lembap atau luar, dapatkan penarafan IP yang lebih tinggi (IP40, IP54, IP66) atau letakkan pemacu dalam kandang yang dilindungi.

●  Komunikasi—jika anda perlu bercakap dengan PLC atau SCADA, pastikan pemacu menyokong protokol anda (Modbus RTU adalah standard; Profibus, Ethernet/IP, dsb. adalah pilihan).

●  CSIVEI juga mempunyai alat ukuran dan sokongan teknikal jika anda mahukan pendapat kedua.

Bolehkah saya menggunakan VFD input fasa tunggal dengan motor tiga fasa?

ya. Pemacu 230V fasa tunggal CSIVEI mengambil input dan mengeluarkan kuasa tiga fasa fasa tunggal ke motor. Ia adalah persediaan biasa apabila hanya kuasa fasa tunggal tersedia tetapi anda mahukan kecekapan dan kebolehpercayaan motor tiga fasa. Cuma pastikan voltan motor sepadan dengan keluaran pemacu—230V tiga fasa.

Adakah saya memerlukan perintang brek luaran?

Ia bergantung. Jika anda memerlukan nyahpecutan pantas atau beban mempunyai inersia yang tinggi—seperti emparan, kren, angkat atau penggulungan—maka ya, anda memerlukannya. Pada pemacu yang mempunyai unit brek dalaman, perintang mengendalikan tenaga penjanaan semula untuk mengelakkan kerosakan voltan lebih dan memendekkan masa berhenti. Untuk kipas dan pam dengan nyahpecutan yang lebih perlahan, anda biasanya boleh melangkaunya.

Apakah protokol komunikasi yang disokong?

Semua pemacu CSIVEI disertakan dengan Modbus RTU berbanding RS485 sebagai standard. Modul pilihan tersedia untuk Profibus DP, Profinet, Ethernet/IP, CANopen dan DeviceNet. Ini membolehkan anda menyepadukan dengan sistem PLC dan SCADA utama untuk pemantauan jarak jauh, perubahan parameter dan kawalan terpusat.

Bagaimanakah cara saya menyediakan pemacu untuk kali pertama?

Pemacu CSIVEI mempunyai Wizard Mula Pantas yang membimbing anda melalui perkara-perkara penting dalam beberapa minit:

Masukkan data papan nama motor (kuasa, voltan, arus, frekuensi, RPM), pilih makro aplikasi (Kipas/Pam, Penghantar, Tork Malar), tetapkan masa accel dan decel, pilih sumber frekuensi (pad kekunci, input analog, komunikasi) dan jalankan penalaan automatik untuk mengoptimumkan kawalan motor. Manual ini mempunyai semua butiran, dan pad kekunci boleh ditanggalkan supaya anda boleh mengendalikannya dari jauh jika perlu.

Apakah perlindungan yang dibina ke dalam pemacu?

Pemacu CSIVEI termasuk set perlindungan pepejal: lebih-voltan, bawah-voltan, lebih-arus, litar pintas, lebih-suhu (penyejuk api), kehilangan fasa pada input atau output dan beban berlebihan motor (lebihan haba elektronik, I²t). Ini membantu memastikan perkara berjalan dengan pasti dan memanjangkan hayat peralatan.

Bolehkah saya menjalankan berbilang motor daripada satu VFD?

Ya, anda boleh menjalankan berbilang motor secara selari dari satu pemacu, selagi: jumlah cabutan semasa kekal dalam penilaian output pemacu, setiap motor mempunyai perlindungan beban lampau terma sendiri dan anda menggunakan kawalan V/F (kawalan vektor tidak disyorkan untuk persediaan berbilang motor). Ini adalah perkara biasa untuk tatasusunan kipas, bahagian penghantar atau stesen pam di mana motor berjalan pada kelajuan yang sama bersama-sama.

Bagaimanakah cara saya menyelesaikan masalah kerosakan biasa?

Pemacu menunjukkan kod kesalahan pada pad kekunci untuk diagnosis cepat:

●  OC (lebih‑arus) – semak seluar pendek, masalah penggulungan motor atau masa pecutan terlalu singkat

●  OV (over-voltage) – periksa perintang brek (jika digunakan) atau masa nyahsel terlalu singkat

●  UV (voltan bawah) – semak kuasa input dan pendawaian

●  OH (lebih‑suhu) – periksa kipas penyejuk, suhu ambien dan kelegaan pelekap

●  OL (overload) – semak beban motor, tambah masa pecutan atau pertimbangkan untuk meningkatkan saiz pemacu

Manual ini mempunyai jadual kod kesalahan penuh dengan langkah terperinci. Jika sesuatu masih tidak berfungsi, sokongan teknikal CSIVEI boleh membantu.

Bagaimanakah VFD menjimatkan tenaga?

Untuk beban tork berubah-ubah seperti kipas dan pam, kuasa mengikut undang-undang perkaitan—ia berkadar dengan kiub kelajuan. Penurunan kelajuan sebanyak 20% mengurangkan penggunaan tenaga sebanyak kira-kira 50%. Ciri Pengoptimuman Tenaga Automatik (AEO) mengurangkan voltan agar sepadan dengan beban sebenar untuk penjimatan tambahan. Mod Tidur juga mematikan motor semasa tempoh permintaan rendah, menghapuskan cabutan kuasa melahu.

Apakah jangka hayat biasa VFD, dan bagaimana saya mengekalkannya?

Dengan pemasangan dan syarat yang betul, VFD boleh bertahan 10–15 tahun. Penyelenggaraan utama: pastikan kandang bersih—pengumpulan habuk membunuh kecekapan penyejukan; semak kipas penyejuk (biasanya bertahan 3–7 tahun; ganti jika bising atau gagal); periksa kapasitor bas DC—ia berumur dengan masa dan suhu—jika pemacu telah disimpan selama dua tahun, ubah suai penutup sebelum dihidupkan; memantau suhu persekitaran; sandarkan parameter ke pad kekunci atau storan luaran sekali-sekala. Pemeriksaan pantas setiap 6–12 bulan membantu mengelakkan kejutan.

Bolehkah saya menggunakan VFD di luar atau dalam persekitaran cucian?

Pemacu IP20 standard perlu berada dalam panel yang bersih dan kering. Untuk persekitaran luar atau keras, CSIVEI menawarkan penarafan IP yang lebih tinggi:

●  IP40 – baik untuk tempat berdebu seperti kilang tekstil atau kerja kayu

●  IP54/IP55 – kedap habuk dan kalis percikan; berfungsi untuk kandang luar dan kawasan cucian

●  IP66 – kedap habuk sepenuhnya dan mengendalikan pancutan air yang berkuasa; sesuai untuk pemprosesan makanan, mencuci kereta atau kegunaan luar tanpa penutup tambahan

●  Jika terdapat gas menghakis, salutan konformal pada PCB disyorkan.

Adakah VFD disertakan dengan jaminan dan sokongan teknikal?

ya. Pemacu CSIVEI didatangkan dengan waranti standard 18 bulan dari tarikh pembuatan (atau 12 bulan dari pemasangan, yang mana terkemudian). Pilihan jaminan lanjutan tersedia untuk aplikasi kritikal. Sokongan teknologi global tersedia melalui e-mel, telefon dan sumber dalam talian—manual pengguna, panduan aplikasi dan perisian konfigurasi semuanya disertakan.

Kes Pelanggan: Kipas Pengudaraan Industri

Kemudahan pembuatan perabot memerlukan kawalan aliran udara yang tepat untuk sistem pengumpulan habuknya. Menjalankan kipas pada kelajuan penuh secara berterusan adalah tidak cekap dan menghasilkan bunyi yang berlebihan.

Penyelesaian: VFD CSIVEI 18-30kW telah dipasang pada kipas ekzos utama, dengan tekanan salur pemantauan sensor tekanan untuk mengawal kelajuan kipas.

Keputusan:

●  Kelajuan kipas melaraskan secara automatik agar sepadan dengan permintaan pengumpulan habuk

●  Penjimatan tenaga sebanyak 45% semasa operasi beban separa

●  Tahap hingar dikurangkan sebanyak 12 dB, memperbaik keadaan kerja

●  Mengurangkan haus mekanikal pada galas kipas dan tali pinggang

●  Sistem kini memenuhi pematuhan alam sekitar dan sasaran kecekapan operasi.
