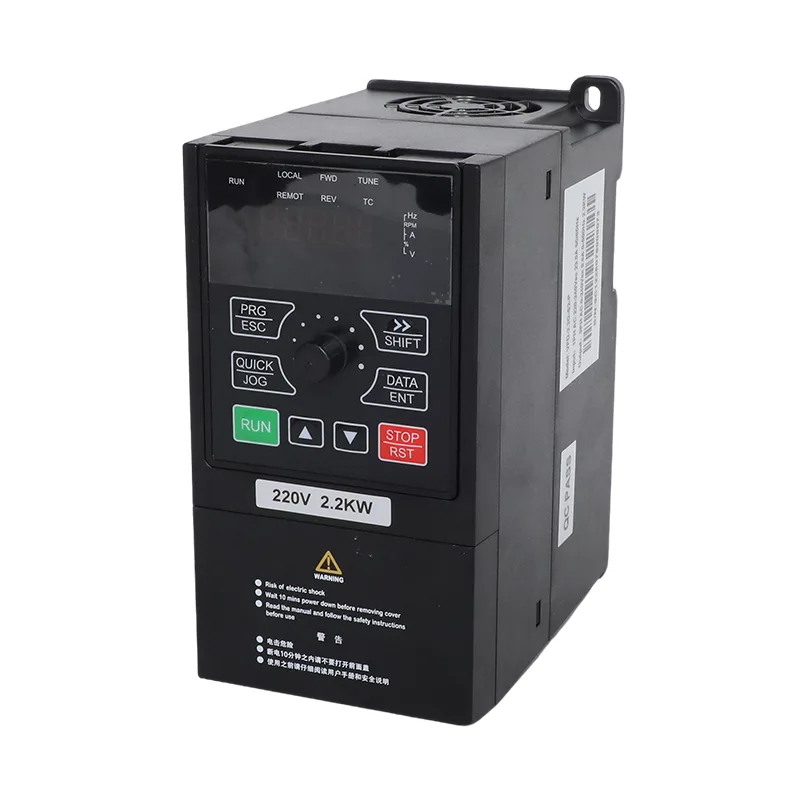

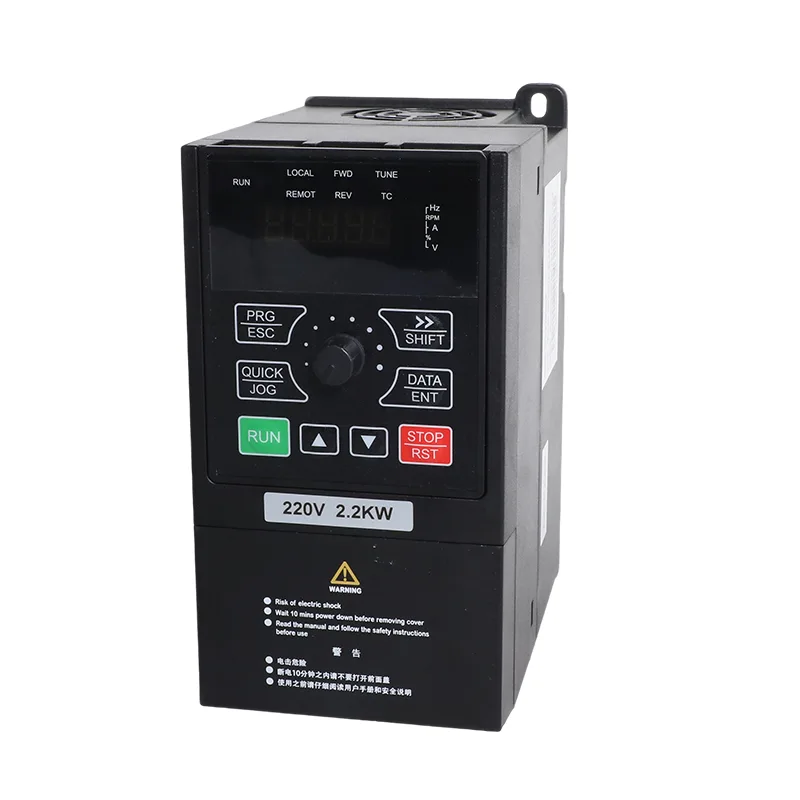

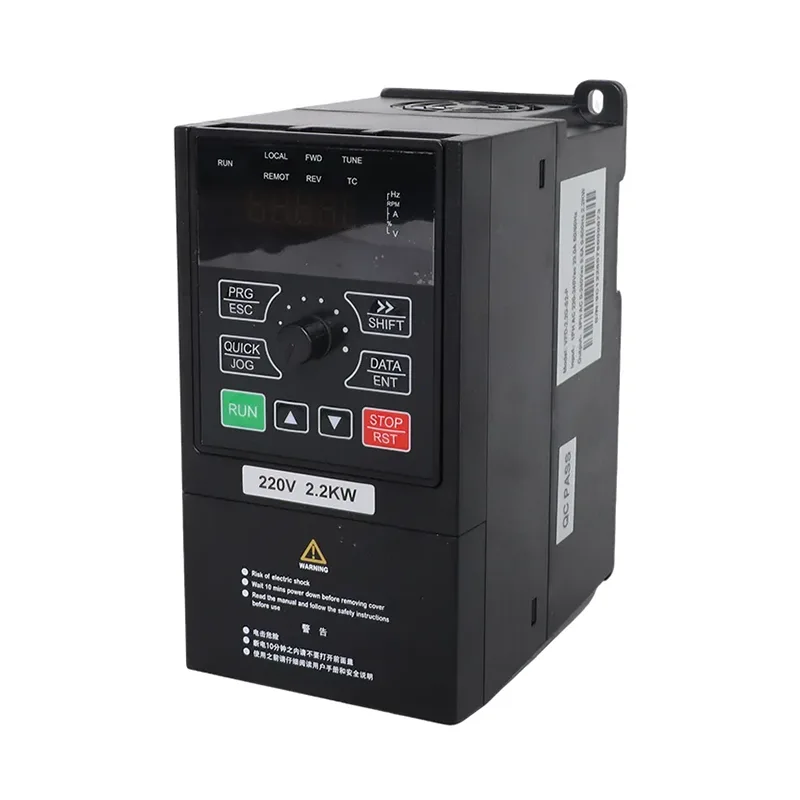

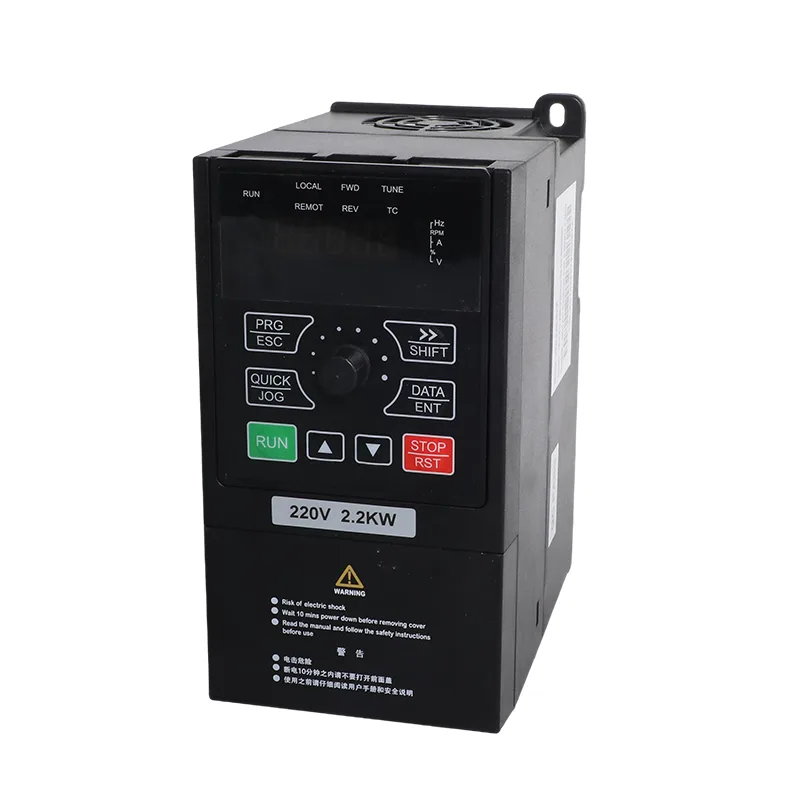

Pam Solar 230V CSIVEI 4.0kW/5.5kW 1 Fasa dan VFD Penyongsang Tujuan Am bertujuan untuk tapak yang perlu mengendalikan motor 4.0 kW atau 5.5 kW tetapi mempunyai bekalan AC satu fasa dan bukannya sambungan utiliti tiga fasa. VFD-PC10-4.0G-S2-MK menyampaikan arus keluaran 17 A, manakala VFD-PC10-5.5G-S2-MK menyampaikan 25 A. Arus input AC tersenarai masing-masing ialah 32 A dan 45 A, jadi litar bekalan, pemutus dan kabel mesti dipilih untuk arus input sebenar.
Di sebelah DC, pemacu menerima tatasusunan fotovoltaik yang dikonfigurasikan untuk had voltannya. Julat MPPT yang disyorkan ialah 250–350 VDC, julat voltan litar terbuka tatasusunan yang disyorkan ialah 360–430 VDC, dan voltan masukan DC maksimum ialah 450 VDC. Had ini amat penting apabila rentetan disambung secara selari atau apabila tatasusunan beroperasi dalam keadaan sejuk, di mana voltan litar terbuka modul boleh meningkat.
Mod pam solar (P8-00 = 1): Pemacu menggunakan MPPT untuk pengepaman fotovoltaik dan menyediakan fungsi berkaitan pam termasuk pengendalian cahaya lemah, perlindungan terkurang beban dan pilihan kawalan paras air. Apabila sandaran grid adalah sebahagian daripada pemasangan, parameter penukaran dan susunan pensuisan luaran mesti dikonfigurasikan mengikut manual.
Mod tujuan am (P8-00 = 0): Pemacu beroperasi sebagai penyongsang konvensional dengan kawalan SVC atau V/F, komunikasi PID terbina dalam dan RS485 Modbus RTU. Mod ini boleh digunakan untuk pam, kipas, peniup dan peralatan lain yang dipacu motor yang serasi tanpa menggunakan fungsi kawalan pam solar.
Mod pengendalian boleh ditetapkan sebelum penghantaran dan ditukar melalui P8-00 apabila keperluan aplikasi berubah. Ini memberi pengedar dan pemasang cara untuk menentukan penggunaan yang dimaksudkan sambil mengekalkan pilihan untuk mengkonfigurasi semula pemacu kemudian, tertakluk kepada penilaian motor, pendawaian dan tetapan parameter yang sesuai.
Untuk pengepaman suria, 4.0kW/5.5kW 1 Phase 230V Solar Pump dan General Purpose Inverter VFD menggunakan susun atur rentetan khusus model: versi 4.0 kW menggunakan dua rentetan selari, manakala versi 5.5 kW menggunakan tiga. Dengan modul 37±1 V, 250 W±5 Wp, jadual menentukan 11 modul setiap rentetan; dengan modul 45±1 V, 300 W±5 Wp, ia menentukan 9 modul setiap rentetan. Sebelum menyambung tatasusunan, hitung voltan litar terbuka rentetan menggunakan data modul yang dipilih dan keadaan suhu setempat, dan pastikan ia dalam had yang dinyatakan oleh pemacu.
Untuk pemasangan yang menggunakan tangki simpanan atau bergantung pada ketersediaan air telaga, pemacu menyokong pilihan input aras air dan perlindungan terkurang beban. Pengesanan aras air AI boleh dikonfigurasikan menggunakan P8-18, dengan ambang dan kelewatan tidur ditetapkan melalui P8-19 dan P8-20. Tingkah laku set semula kurang beban dikonfigurasikan melalui P8-26. Fungsi ini membantu menyelaraskan operasi pam dengan paras tangki dan ketersediaan air apabila penderia dan parameter yang betul dipasang.
| item | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Motor berkenaan | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Kapasiti nominal | 5.9 kVA | 11 kVA |
| Arus masukan | 32 A | 45 A |
| Arus keluaran | 17 A | 25 A |
| Voltan masukan AC | AC 1 PH 220 V (-15%) hingga 240 V (+10%) | |
| Maks. Voltan masukan DC | 450 VDC | |
| Julat Voc yang disyorkan | 360 hingga 430 VDC | |
| Julat MPPT yang disyorkan | 250 hingga 350 VDC | |
| Mulakan julat voltan | 160 hingga 450 VDC, parameter boleh laras | |
| Voltan keluaran terkadar | 3 PH atau 1 PH 220 V AC | |
| Tahap bunyi bising | 50 dBA maks. |
| Model | Modul 37±1 V, 250 W±5 Wp | Modul 45±1 V, 300 W±5 Wp | ||
| Modul setiap rentetan | rentetan | Modul setiap rentetan | rentetan | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| item | Spesifikasi |
| Kekerapan dinilai | 50/60 Hz |
| Julat frekuensi input | ±5% (47.5 hingga 63 Hz) |
| Voltan keluaran | 0 kepada voltan masukan |
| Kekerapan keluaran | 0.1 hingga 500 Hz |
| Kekerapan maksimum | 0 hingga 500 Hz (kawalan SVC dan V/F) |
| Kekerapan pembawa | 0.8 kHz hingga 8 kHz, dilaraskan secara automatik untuk memuatkan (sehingga 16 kHz disokong) |
| Resolusi kekerapan | Tetapan digital 0.01 Hz; tetapan analog 0.025% daripada kekerapan maksimum |
| Mod kawalan | Kawalan vektor tanpa sensor (SVC); Kawalan V/F |
| Memulakan tork | 0.5 Hz / 150% (SVC) |
| Julat kelajuan | 1:100 (SVC) |
| Ketepatan kestabilan kelajuan | ±0.5% (SVC) |
| Kapasiti beban berlebihan | 150% undian semasa selama 60 saat; 170% selama 12 saat; 190% selama 1.5 saat |
| Peningkatan tork | Rangsangan tork automatik; peningkatan manual 0.1% hingga 30.0% |
| Keluk V/F | Lengkung linear, berbilang titik dan segi empat sama (1.2 / 1.4 / 1.6 / 1.8 / 2.0 kuasa) |
| Pemisahan V/F | Pemisahan penuh, pemisahan separuh |
| Pecutan / nyahpecutan | Lengkung Linear atau S, 0.0 hingga 6500.0 s |
| Brek DC | Mulakan frekuensi 0.00 Hz kepada frekuensi maksimum; masa 0.0 hingga 36.0 s; semasa 0.0% hingga 100.0% |
| kawalan JOG | Kekerapan JOG 0.00 Hz ke frekuensi maksimum (lalai 5 Hz); accel/decel 0.0 hingga 6500.0 s |
| PID terbina dalam | Ya, untuk tekanan, aliran atau suhu gelung tertutup tanpa pengawal luaran |
| AVR | Voltan keluaran dipegang stabil apabila voltan grid turun naik |

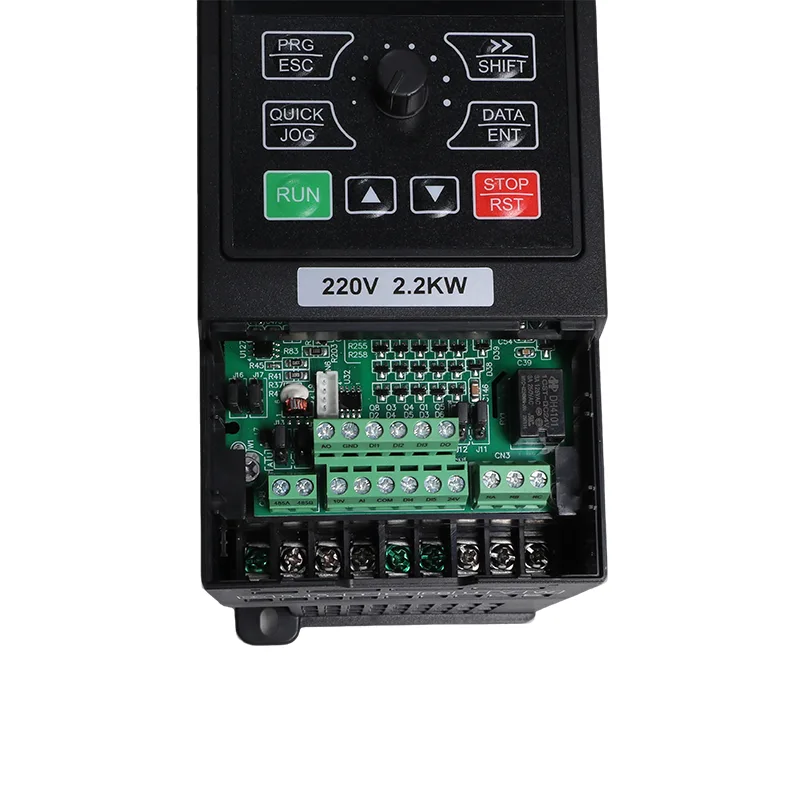

| Terminal input | 5 input digital, DI5 menyokong nadi berkelajuan tinggi sehingga 50 kHz; 1 input analog 0-10 V atau 0-20 mA; 1 input potensiometer pad kekunci |
| Terminal keluaran | 1 output nadi berkelajuan tinggi sehingga 50 kHz; 1 keluaran geganti; 1 output analog 0-20 mA atau 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| Perlindungan | Pengesanan litar pintas motor semasa dihidupkan, kehilangan fasa keluaran, lebihan arus, lebihan voltan, bawah voltan, lebihan suhu, lebihan beban, terkurang beban, cahaya lemah |
| Suhu operasi | -10°C hingga 50°C; menurunkan 1% setiap 1°C melebihi 40°C |
| Suhu penyimpanan | -20°C hingga 60°C |
| Kelembapan | Di bawah 95% RH, tiada pemeluwapan |
| Ketinggian | Di bawah 1000 m; menurunkan 1% setiap 100 m dari 1000 hingga 3000 m |
| Getaran | Di bawah 5.9 m/s² (0.6 g) |
| Kepungan | IP20, pelekap dinding atau kabinet, pemasangan menegak |
| Sistem pengedaran | TN, TT |
| EMC / keselamatan | IEC 61800-3 (C3); IEC 61800-5-1 |
Model 4.0 kW dan 5.5 kW menyediakan arus keluaran 17 A dan 25 A. Tork permulaan SVC ditentukan pada 150% pada 0.5 Hz, dengan kapasiti beban lampau 150% semasa undian selama 60 saat. Penarafan arus input 32 A dan 45 A mereka menjadikan pemilihan bekalan, pemutus dan kabel yang betul penting.
Model 4.0 kW menggunakan dua tali dan model 5.5 kW menggunakan tiga. Pastikan tatasusunan dalam julat litar terbuka 360–430 VDC yang disyorkan dan maksimum 450 VDC; gunakan pemutus PV dan kotak penggabung untuk rentetan selari.
Perlindungan underload dan pengesanan aras air boleh dikonfigurasikan menyokong penutupan pam dan mulakan semula logik apabila input dan parameter yang sesuai ditetapkan.
P8-00 memilih mod pam solar atau mod tujuan umum. Yang terakhir menyokong kawalan SVC/V/F, PID terbina dalam dan RS485 Modbus RTU.
Gunakan peranti perlindungan lonjakan Jenis II apabila tatasusunan berada lebih daripada 10 m dari pemacu. Manual mengesyorkan reaktor keluaran apabila kabel pam melebihi 50 m.
Pam Solar 230V 4.0kW/5.5kW 1 Fasa dan VFD Penyongsang Tujuan Am bertujuan untuk pemasangan yang memerlukan kapasiti motor 4.0 kW atau 5.5 kW tetapi tidak boleh menggunakan bekalan utiliti tiga fasa. Konfigurasi pam solarnya sesuai untuk aplikasi air, manakala mod tujuan umum meluaskan penggunaannya kepada peralatan dipacu motor yang serasi.
Model 5.5 kW mempunyai arus input tersenarai sebanyak 45 A. Bekalan, pemutus dan kabel mesti dinilai untuk arus pemasangan dan keperluan elektrik yang berkenaan. Operasi suria boleh mengurangkan jumlah tenaga yang dikeluarkan daripada grid apabila kuasa solar tersedia, tetapi penggunaan grid sebenar bergantung pada tatasusunan, beban pam dan keadaan operasi.
Konfigurasi tatasusunan yang disyorkan menyediakan lebih banyak kapasiti fotovoltaik untuk model 5.5 kW yang dinilai lebih tinggi. Jadual B menyenaraikan tiga rentetan selari untuk versi 5.5 kW dan dua untuk versi 4.0 kW. Sahkan jumlah kuasa tatasusunan, rentetan voltan litar terbuka dan arus terhadap spesifikasi modul dan penyongsang.
Sambungan PV dan grid, peranti pensuisan dan tetapan parameter mesti mengikut manual iMaster untuk mod pengendalian yang dipilih. Jangan tutup suis suria dan grid secara serentak melainkan litar dan susunan perlindungan yang dinyatakan secara jelas membenarkannya. Tetapan pentauliahan dan tukar ganti, termasuk P8-15, hendaklah digunakan mengikut rajah pendawaian pengeluar.
Saiz kabel mengikut arus tatasusunan, panjang kabel, keadaan pemasangan dan keperluan elektrik yang berkenaan. Gunakan kabel yang sesuai untuk perkhidmatan fotovoltaik luar. Panduan pemasangan menentukan pemutus DC pada input PV dan kotak penggabung fotovoltaik apabila rentetan disambung secara selari.
Perlindungan underload disediakan untuk mengesan keadaan seperti kehilangan beban air. Maklumat parameter yang dibekalkan menyenaraikan tahap pengesanan 25%, masa pengesahan 60 saat dan kelewatan tetapan semula 120 saat. Jika kuar aras digunakan dan gagal, pemacu boleh melaporkan E43. Sahkan ambang dan kelewatan yang dikonfigurasikan terhadap pam dan pemasangan sebenar.
ya. P8-00 memilih mod pam solar atau mod tujuan umum. Mod tujuan am menyokong kawalan SVC atau V/F, PID terbina dalam dan Modbus RTU. CSIVEI boleh menetapkan mod yang diminta sebelum penghantaran, dan mod pengendalian boleh ditukar kemudian melalui tetapan parameter apabila aplikasi dan pendawaian sesuai.
Penjenamaan OEM dan konfigurasi parameter pra-penghantaran boleh dibincangkan apabila bertanya. Sediakan kuantiti yang diperlukan dan labelkan karya seni supaya CSIVEI boleh mengesahkan susunan, harga dan jadual yang tersedia.
