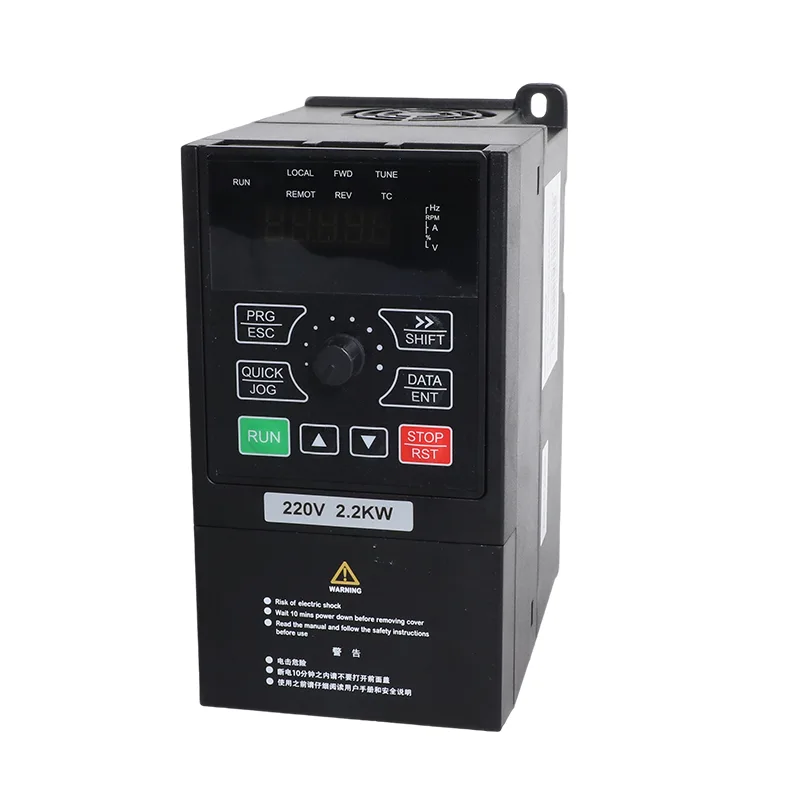

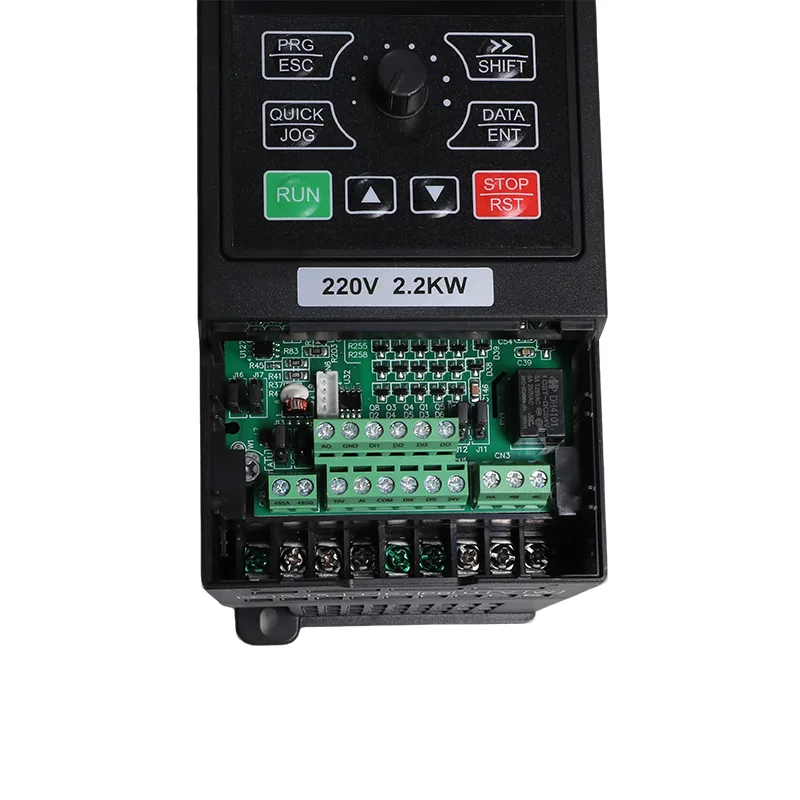

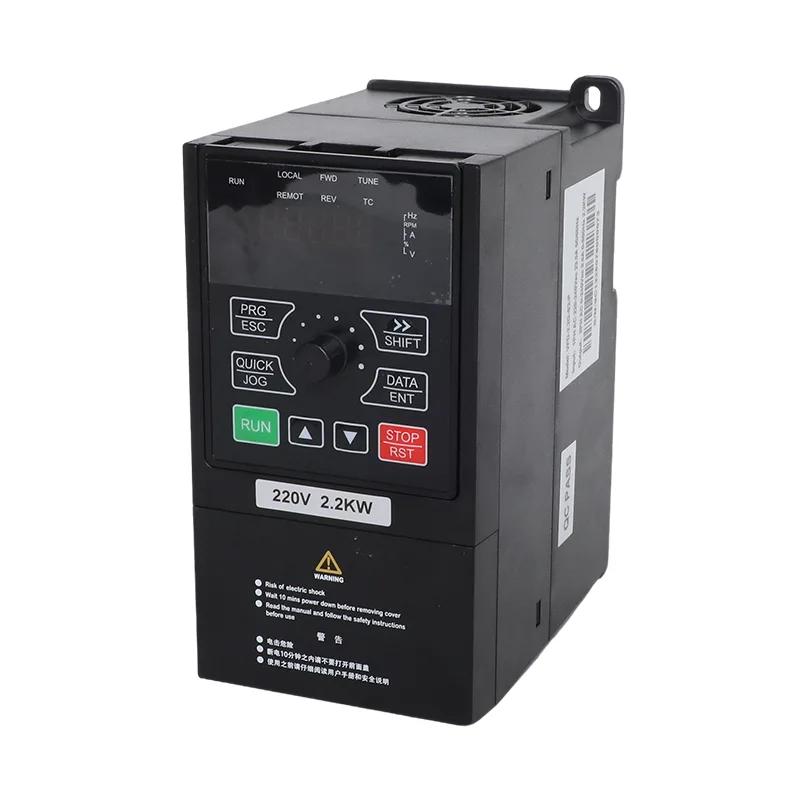

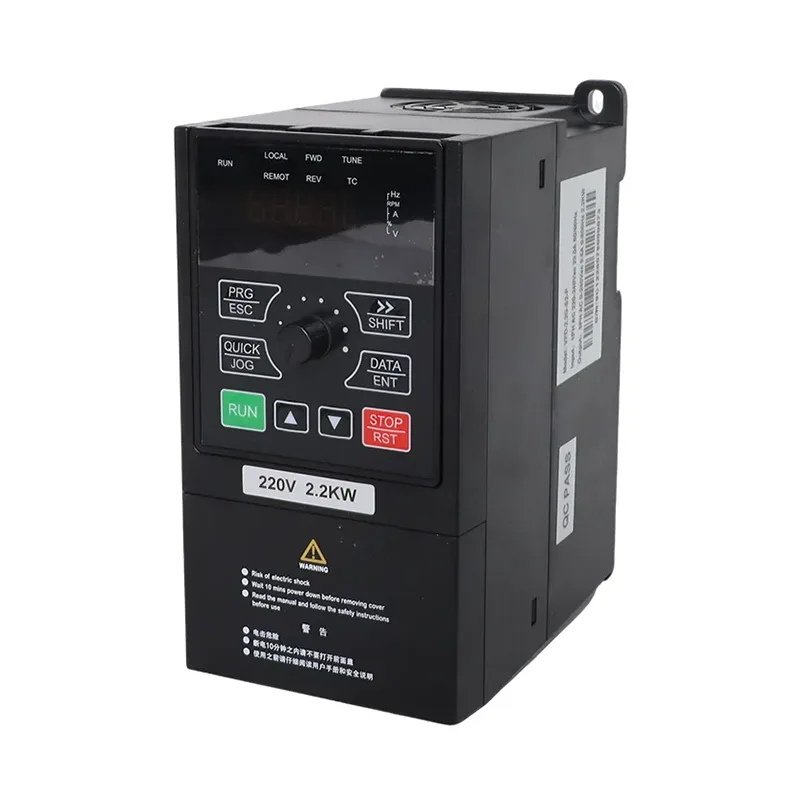

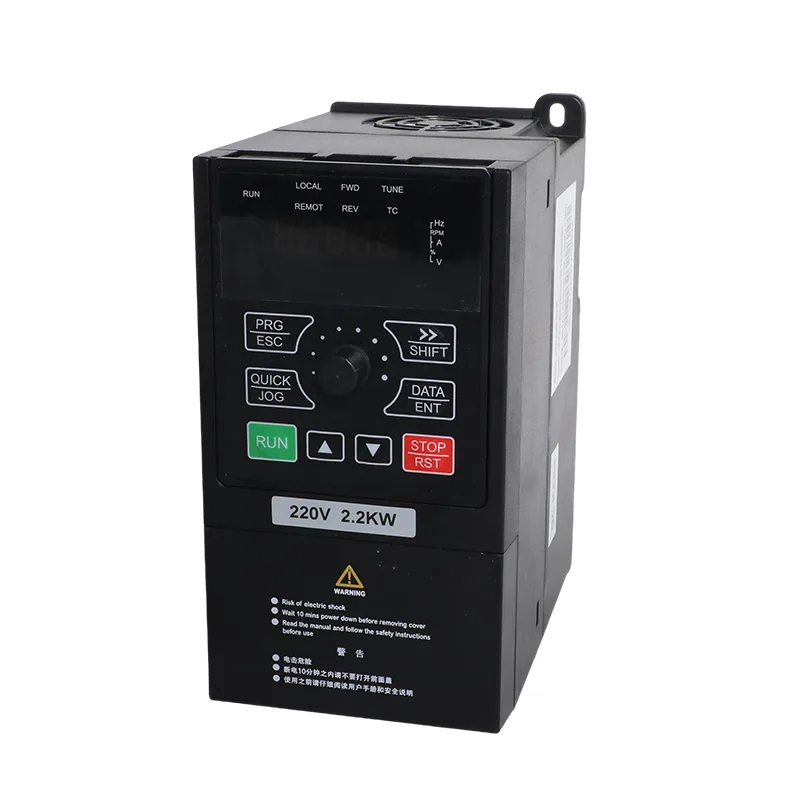

Pam Suria 380V 15-22kW 3 Fasa dan VFD Penyongsang Tujuan Am

Siri CSIVEI iMaster VFD-PC10 termasuk model penyongsang tiga fasa 15 kW, 18.5 kW dan 22 kW. Nombor model yang sepadan ialah VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK dan VFD-PC10-22G-T4-MK. Arus keluaran tersenarai adalah 32 A, 37 A dan 45 A, masing-masing, untuk aplikasi motor yang memenuhi keperluan elektrik pemacu.

Pam Solar 380V 15-22kW 3 Fasa dan VFD Penyongsang Tujuan Am menyokong dua konfigurasi operasi: mod pam solar dan mod penyongsang tujuan umum. Mod pam solar menggunakan tatasusunan fotovoltaik sebagai sumber kuasa DC dan termasuk kawalan MPPT. Mod tujuan am menyediakan kawalan motor frekuensi berubah menggunakan kawalan vektor tanpa sensor (SVC) atau kawalan V/F.

Gambar rajah litar utama yang dibekalkan untuk julat kuasa ini mengenal pasti terminal P+ dan PB untuk menyambung perintang brek luaran. Sambungan ini adalah relevan apabila aplikasi memerlukan perintang brek untuk nyahpecutan terkawal. Pemilihan perintang, pendawaian dan had operasi mesti mengikut dokumentasi teknikal model yang berkenaan.

Spesifikasi Model

Periksa papan nama motor dan arus keluaran terkadar penyongsang sebelum memilih model. Penarafan kW pemacu sahaja tidak menentukan kesesuaian untuk setiap tugas motor atau pam. Sahkan had elektrik yang berkenaan terhadap dokumentasi untuk model yang tepat.

Jadual B. Konfigurasi Tatasusunan Suria yang Disyorkan

Jadual konfigurasi yang dibekalkan menyenaraikan kuantiti modul yang berbeza untuk model 15 kW, 18.5 kW dan 22 kW. Susunan ini harus dianggap sebagai konfigurasi rujukan dan diperiksa terhadap lembaran data modul PV dan keadaan tapak sebelum pemasangan.

Kuasa tatasusunan PV nominal di atas dikira daripada watt dan kuantiti modul yang dinyatakan. Ia bukan pengganti reka bentuk sistem PV yang lengkap.

Voltan Rentetan PV

Voltan masukan DC maksimum yang disenaraikan ialah 900 VDC. Julat voltan litar terbuka yang disyorkan ialah 550–750 VDC, dan julat pengendalian MPPT yang disyorkan ialah 450–600 VDC. Nilai ini menerangkan had operasi yang berbeza dan tidak boleh digunakan secara bergantian.

Sebelum memuktamadkan susunan rentetan, kirakan voltan litar terbuka yang dijangka menggunakan Voc modul yang dipilih dan pekali suhu. Pengiraan mesti mengambil kira suhu jangkaan minimum tapak. Sahkan bahawa voltan rentetan cuaca sejuk yang dikira kekal dalam had input DC maksimum penyongsang dan voltan operasi biasa sesuai untuk julat MPPT yang ditentukan.

Reka Bentuk Sistem Sisi DC

Rentetan PV, kabel DC, pengasing, perlindungan arus lebih, perlindungan lonjakan dan peralatan penggabung hendaklah dipertimbangkan sebagai sebahagian daripada pemasangan keseluruhan. Peranti yang diperlukan dan penilaiannya bergantung pada konfigurasi tatasusunan, susunan pendawaian, laluan kabel dan keperluan elektrik yang berkenaan.

Untuk rentetan selari, sahkan susunan perlindungan penggabung dan rentetan yang diperlukan dengan manual pemasangan penyongsang dan pereka bentuk sistem PV. Keperluan perlindungan lonjakan juga harus ditentukan daripada susun atur pemasangan dan arahan yang berkenaan. Jangan pilih peranti pelindung DC semata-mata daripada kuasa undian penyongsang.

Jadual C. Spesifikasi umum (sama merentas julat iMaster)

Mod Pengendalian

1. Mod Pam Suria

Mod pam solar bertujuan untuk aplikasi pam yang dikuasakan oleh tatasusunan fotovoltaik. Fungsi kawalan yang disenaraikan termasuk pengesanan titik kuasa maksimum (MPPT) dan logik perlindungan cahaya lemah.

Jumlah kuasa yang tersedia untuk pam bergantung pada sinaran suria, konfigurasi tatasusunan PV, keperluan motor, ciri pam dan keadaan tapak. Oleh itu tatasusunan mesti direka bentuk sekitar had voltan penyongsang serta tugas penghantaran air yang diperlukan.

Di mana sandaran grid atau penjana diperlukan, sahkan susunan pensuisan input dan pendawaian terhadap gambar rajah model yang berkenaan. Komponen pensuisan luaran mungkin diperlukan bergantung pada sistem yang dikonfigurasikan; jangan menganggap semua fungsi tukar sumber terkandung dalam penyongsang.

2. Mod Penyongsang Tujuan Am

Mod tujuan am menyediakan kawalan frekuensi berubah-ubah untuk peralatan dipacu motor yang serasi. Fungsi yang disenaraikan termasuk kawalan SVC dan V/F, PID, pecutan dan nyahpecutan boleh laras, dan komunikasi RS485 Modbus RTU.

Mod pengendalian dipilih melalui parameter P8-00 mengikut konfigurasi yang dibekalkan. Mod dan parameter kawalan yang betul harus disahkan semasa pentauliahan, menggunakan arahan untuk model tertentu dan versi perisian tegar.

Ciri-ciri Teknikal

1. Sambungan Perintang Brek Luaran

Gambar rajah litar utama untuk model 15 kW, 18.5 kW dan 22 kW mengenal pasti terminal P+ dan PB untuk perintang brek luaran. Sambungan ini boleh menjadi relevan apabila aplikasi memerlukan nyahpecutan terkawal dan bukannya membenarkan motor mendarat sehingga berhenti.

Keperluan untuk perintang brek bergantung pada inersia beban, keperluan nyahpecutan dan tugas operasi. Sahkan spesifikasi perintang, keperluan pendawaian dan keadaan brek yang dibenarkan dalam manual yang berkenaan sebelum pemasangan.

2. Kapasiti Beban Terlebih

Spesifikasi umum yang dibekalkan menyenaraikan penilaian beban lampau jangka pendek berikut:

Penarafan ini menerangkan kapasiti beban lampau yang disenaraikan. Mereka tidak, dengan sendirinya, menjamin bahawa motor tertentu boleh dimulakan dengan jayanya. Pemilihan harus mengambil kira arus undian motor, beban pam, masa pecutan dan urutan permulaan yang dimaksudkan.

3. Kawalan Motor dan PID

Mod kawalan yang disenaraikan ialah kawalan vektor tanpa sensor (SVC) dan kawalan V/F. Di bawah SVC, spesifikasi umum menyenaraikan tork permulaan 150% pada 0.5 Hz, julat kelajuan 1:100 dan ketepatan kestabilan kelajuan ±0.5%.

Fungsi PID terbina dalam disenaraikan untuk kawalan gelung tertutup pembolehubah seperti tekanan, aliran dan suhu. Penderia yang diperlukan, isyarat maklum balas dan jujukan kawalan mesti dikonfigurasikan untuk aplikasi sebenar.

4. Fungsi Perlindungan

Fungsi perlindungan yang disenaraikan termasuk:

• Pengesanan litar pintas motor semasa dihidupkan
• Perlindungan kehilangan fasa keluaran
• Perlindungan arus lebih
• Perlindungan overvoltage dan undervoltage
• Perlindungan suhu berlebihan
• Perlindungan lebihan dan beban terkurang
• Perlindungan cahaya lemah

Sumber yang dibekalkan juga menyenaraikan penggera yang dikaitkan dengan input solar yang lemah, tangki penuh, kekurangan air dan beban motor yang kurang. Kod dan makna penggera hendaklah disemak pada manual model yang tepat sebelum digunakan untuk pemasangan atau penyelesaian masalah.

5. Platform Kawalan dan Komunikasi

Maklumat produk yang dibekalkan menyatakan bahawa model 15 kW, 18.5 kW dan 22 kW menggunakan platform kawalan yang sama, dengan susun atur terminal yang konsisten, penomboran parameter dan operasi pad kekunci merentas tiga penarafan. Sahkan butiran pendawaian dan parameter yang berkenaan untuk model yang dibekalkan sebelum pentauliahan.

Komunikasi RS485 dengan Modbus RTU disenaraikan sebagai standard untuk siri ini. Nilai pemantauan dan daftar kawalan yang tersedia harus disahkan dalam peta daftar komunikasi untuk versi yang berkenaan.

Aplikasi Biasa

1. Pengairan Pertanian

Pemacu boleh dinilai untuk pam pengairan yang membekalkan rangkaian terusan, zon pengairan besar atau sistem air pertanian lain. Arus motor, aliran air yang diperlukan, jumlah kepala dinamik, konfigurasi tatasusunan PV dan keperluan operasi harian hendaklah diperiksa sebelum memilih model.

2. Bekalan Air Perbandaran

Untuk pengambilan air mentah, pemindahan ke kemudahan rawatan atau bekalan ke takungan pengagihan, pemilihan harus mengambil kira duti pam, data motor, keperluan kawalan dan ketersediaan sumber kuasa yang dimaksudkan.

3. Penyahairan Lombong

Dalam aplikasi lombong dan air pit, sahkan penarafan motor pam, variasi beban yang dijangka, tempoh operasi yang diperlukan dan keadaan pemasangan. Penyongsang mesti dipadankan dengan keperluan motor dan tapak sebenar.

4. Pertukaran Air Akuakultur

Untuk ladang ikan dan udang dengan keperluan pertukaran air biasa, pemacu boleh dipertimbangkan untuk peralatan pengepaman yang serasi. Reka bentuk sistem harus mengambil kira isipadu air yang diperlukan, jadual pengepaman dan kuasa solar atau AC yang tersedia.

5. Pemindahan dan Penyejukan Air Industri

Dalam mod tujuan umum, pemacu boleh dinilai untuk aplikasi pemindahan air industri, litar penyejukan dan air proses yang serasi yang memerlukan kawalan motor frekuensi berubah-ubah.

6. Kipas, Peniup dan Pemacu Proses Lain

Konfigurasi tujuan umum boleh dipertimbangkan untuk kipas yang serasi, peniup dan peralatan lain yang dipacu motor. Sahkan ciri beban, data motor, keperluan nyahpecutan dan sebarang keperluan untuk perintang brek luaran sebelum memilih model.

Pertimbangan Pemasangan dan Pemilihan

1. Padankan Pemacu dengan Motor

Periksa papan nama motor untuk menentukan kuasa, arus, voltan dan frekuensi. Bandingkan arus undian motor dengan arus keluaran model yang dipilih dan nilaikan keperluan beban dan pecutan sebelum mengesahkan penarafan penyongsang.

2. Sahkan Keperluan Perintang Brek

Jika nyahpecutan terkawal diperlukan, nilaikan sama ada perintang brek luaran sesuai untuk aplikasi. Sahkan kadaran perintang, susunan terminal, pendawaian dan had brek terhadap dokumentasi khusus model.

3. Semak Panjang Kabel Output

Sumber yang dibekalkan mengenal pasti cadangan reaktor keluaran untuk pemasangan pam di mana kabel pemacu ke motor melebihi 50 m. Semak manual yang berkaitan untuk panduan panjang kabel yang berkenaan, keperluan reaktor dan keadaan pemasangan. Pertimbangkan penebat motor dan susunan kabel semasa menilai sambungan output.

4. Sahkan Perlindungan dan Pendawaian PV

Periksa reka bentuk tatasusunan, susunan tali selari, pengasing DC, perlindungan arus lebih, peralatan penggabung dan keperluan perlindungan lonjakan. Peranti dan penarafan yang sesuai hendaklah mengikut manual penyongsang, reka bentuk PV dan piawaian elektrik yang berkenaan.

5. Akaun untuk Suhu dan Ketinggian

Suhu operasi yang disenaraikan ialah -10°C hingga 50°C, dengan keperluan penurunan nilai 1% setiap 1°C melebihi 40°C. Panduan ketinggian yang disenaraikan memerlukan penurunan 1% setiap 100 m daripada 1000 m kepada 3000 m. Sahkan keperluan pemasangan yang berkenaan untuk model sebenar, termasuk sebarang keperluan tambahan pada altitud yang lebih tinggi.

6. Ikuti Prosedur Pentauliahan

Konfigurasikan data motor, sumber arahan, mod kawalan dan tetapan pecutan atau nyahpecutan mengikut arahan model. Soalan Lazim yang dibekalkan mengenal pasti parameter F3-00 hingga F3-04 untuk data motor dan mengesyorkan penalaan automatik sebelum operasi pertama. Ikuti manual model sebenar untuk prosedur pentauliahan yang lengkap.

Soalan Lazim

1. Mengapakah model 15 kW hingga 22 kW mempunyai terminal perintang brek?

Gambar rajah litar utama yang dibekalkan mengenal pasti terminal P+ dan PB untuk menyambung perintang brek luaran pada model 15 kW, 18.5 kW dan 22 kW. Sama ada perintang diperlukan bergantung kepada keperluan beban, inersia dan nyahpecutan. Untuk penilaian kuasa lain, sahkan susun atur terminal dan peruntukan perintang brek sebelum membuat pesanan.

2. Bolehkah model 22 kW memulakan pam tenggelam 22 kW?

Kesesuaian mesti dinilai menggunakan arus undian motor, keperluan permulaan, beban pam dan tetapan pecutan. Tork permulaan SVC yang disenaraikan ialah 150% pada 0.5 Hz, dan penarafan lebihan siri ialah 150% daripada arus undian selama 60 saat. Angka-angka ini tidak menjamin keserasian dengan setiap pam tenggelam 22 kW. Konfigurasikan data papan nama motor dan ikut arahan penalaan automatik dan pentauliahan yang berkenaan.

3. Apakah perlindungan DC yang diperlukan untuk tatasusunan PV enam rentetan?

Maklumat pemasangan yang dibekalkan memerlukan pemutus berkadar DC pada input PV, kotak penggabung PV di mana rentetan selari digabungkan dan peranti perlindungan lonjakan Jenis II untuk keadaan jarak tatasusunan yang ditentukan. Sahkan penilaian peranti, peletakan dan keperluan jarak kabel yang tepat terhadap manual pemasangan dan reka bentuk sistem PV sebelum pentauliahan.

4. Bagaimanakah derating menjejaskan pemasangan 22 kW?

Penurunan suhu yang disenaraikan ialah 1% untuk setiap 1°C melebihi 40°C, dengan julat suhu operasi -10°C hingga 50°C. Penurunan ketinggian yang disenaraikan ialah 1% setiap 100 m dari 1000 m hingga 3000 m. Sumber yang dibekalkan juga mengenal pasti keperluan pengubah pengasingan melebihi 2000 m; sahkan keperluan ini dan syaratnya dalam manual model yang tepat sebelum pemasangan.

5. Apakah fungsi pemantauan yang tersedia melalui Modbus?

RS485 Modbus RTU disenaraikan sebagai antara muka komunikasi. Sumber yang dibekalkan mengenal pasti kumpulan pemantauan U0 sebagai termasuk arus keluaran, kuasa keluaran, voltan bas, status input dan output digital, dan mod bekalan pada U0-49. Sahkan peta daftar dan data yang tersedia untuk versi perisian tegar yang dibekalkan sebelum penyepaduan.

6. Bolehkah model ini beroperasi sebagai penyongsang guna umum dan bukannya pemacu pam solar?

Maklumat produk yang dibekalkan mengenal pasti mod pam solar dan mod tujuan am sebagai pilihan konfigurasi. Fungsi tujuan am termasuk kawalan SVC atau V/F, PID dan Modbus RTU, manakala model 15 kW hingga 22 kW juga mempunyai terminal P+ dan PB yang dikenal pasti untuk perintang brek luaran. Parameter P8-00 ditentukan sebagai parameter pemilihan mod dalam bahan yang dibekalkan. Sahkan tetapan yang betul dan prosedur penukaran yang dibenarkan dalam manual khusus model.

7. Adakah model 15 kW, 18.5 kW dan 22 kW berkongsi platform kawalan yang sama?

Maklumat produk yang dibekalkan menyatakan bahawa ketiga-tiga penilaian itu berkongsi platform kawalan, termasuk penomboran parameter yang konsisten, operasi pad kekunci dan konvensyen susun atur terminal. Arus undian dan kuasa berbeza mengikut model, jadi pemilihan dan pendawaian mesti mengikut spesifikasi dan gambar rajah untuk unit yang tepat.
