Pam Suria 380V 0.75-2.2kW kilang Csivei dan VFD Penyongsang Tujuan Am menampilkan julat input DC voltan tinggi. Input DC maksimum ialah 900 VDC, dengan julat voltan litar terbuka yang disyorkan 550–750 VDC dan julat MPPT 450–600 VDC. Julat voltan mula boleh laras ialah 300–900 VDC. Nilai ini menyediakan asas untuk memilih rentetan panel yang ditunjukkan dalam jadual tatasusunan yang disyorkan.
Siri ini meliputi tiga penarafan motor: 0.75 kW, 1.5 kW dan 2.2 kW. Arus keluaran terkadarnya ialah 2.1 A, 3.8 A dan 5.1 A masing-masing. Setiap model direka bentuk untuk bekalan AC 380 V tiga fasa dan juga boleh berfungsi dengan tatasusunan fotovoltaik yang dikonfigurasikan dengan betul dalam mod pam solar. Pilihan mod pengendalian menentukan sama ada pemacu digunakan untuk mengepam solar atau sebagai penyongsang tujuan umum.
Untuk pilihan modul yang disenaraikan, tatasusunan yang disyorkan menggunakan satu rentetan 18 modul yang dinilai pada 250 W (37±1 V) atau satu rentetan 15 modul yang dinilai pada 300 W (45±1 V). Voltan rentetan PV yang lebih tinggi boleh bermakna arus DC yang lebih rendah untuk tahap kuasa tertentu, yang boleh membantu menguruskan arus kabel dan penurunan voltan pada larian yang lebih lama. Reka bentuk rentetan akhir mesti menggunakan data elektrik modul sebenar dan memastikan voltan litar terbuka maksimum tatasusunan dalam had pemacu.

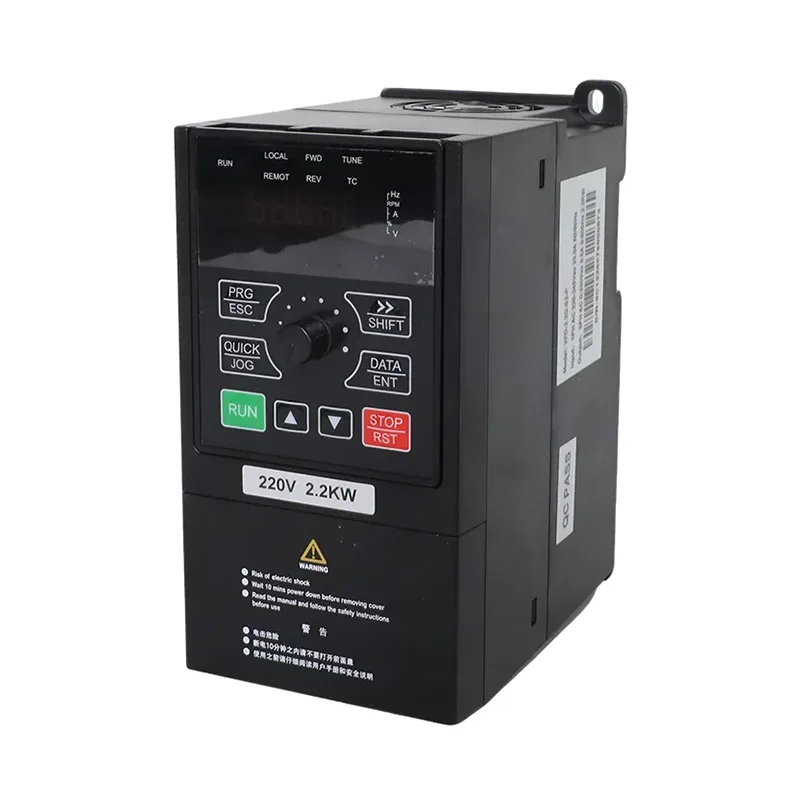

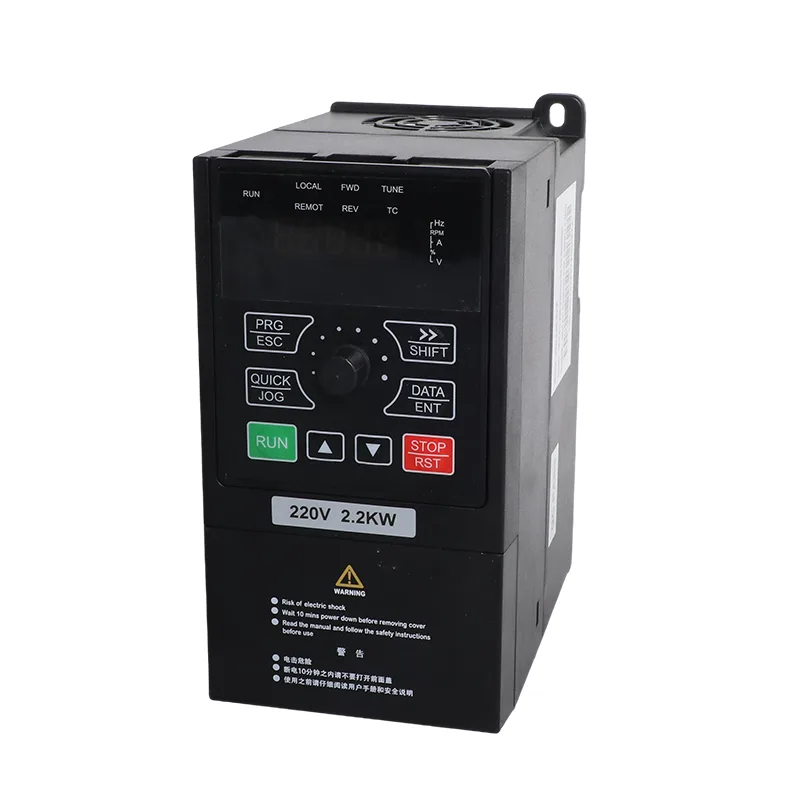

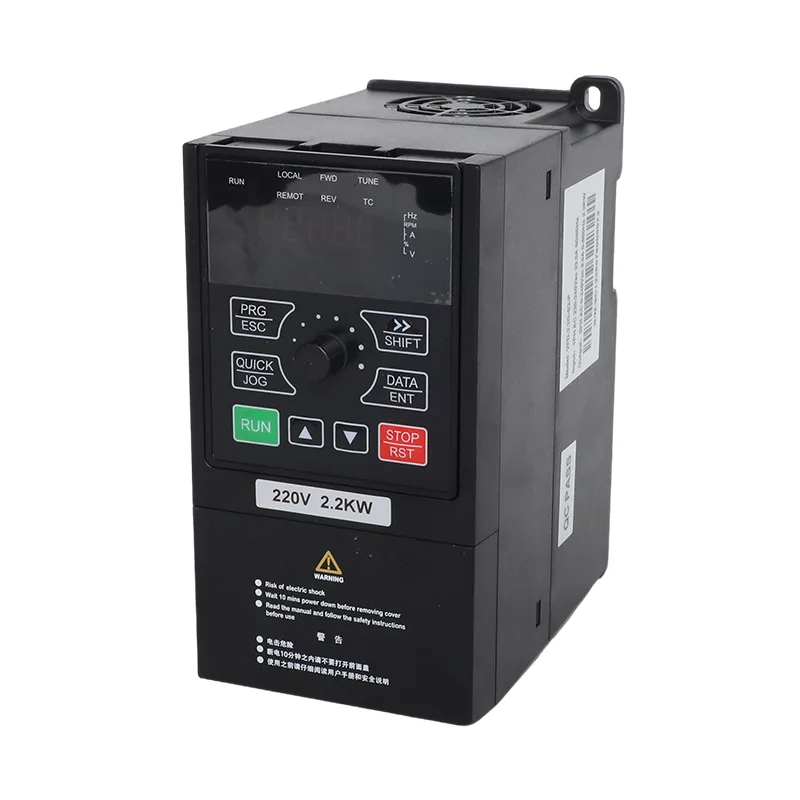

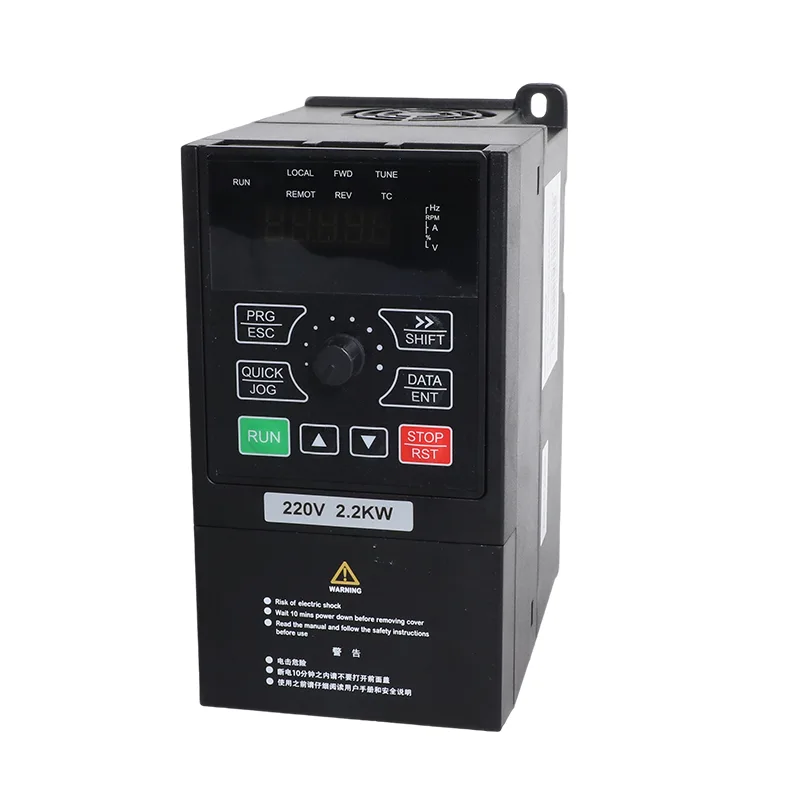

Ketiga-tiga model ini berkongsi casis padat berukuran 171 × 86 × 138 mm dan berat kira-kira 1 kg. Jejak pelekap 67.3 × 157.5 mm membantu memuatkan penyongsang ke dalam kabinet kawalan atau penutup peralatan yang lebih kecil. Bentuk padat ini berguna di mana pam atau mesin kecil memerlukan kawalan kelajuan berubah-ubah tetapi ruang pemasangan adalah terhad.
Dengan P8-00 ditetapkan kepada 1, pemacu beroperasi dalam mod pam solar. Penjejakan MPPT melaraskan operasi sebagai tindak balas kepada kuasa fotovoltaik yang tersedia, manakala logik cahaya lemah dan fungsi perlindungan berkaitan pam membantu mengurus keadaan suria yang berubah-ubah. Voltan rentetan tatasusunan, penarafan motor dan keperluan pam mesti semuanya diperiksa apabila menentukan sistem.
Dengan P8-00 ditetapkan kepada 0, perkakasan yang sama boleh digunakan untuk motor tiga fasa yang serasi tanpa tatasusunan suria. Kawalan SVC atau V/F menyokong peraturan kelajuan motor, manakala PID terbina dalam dan RS485 Modbus RTU tersedia untuk aplikasi tekanan, aliran atau kawalan proses yang sesuai. CSIVEI boleh mengkonfigurasi mod operasi yang diminta sebelum penghantaran; perubahan mod kemudian dibuat melalui parameter yang berkaitan dan harus mengikut manual produk.
| item | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Motor berkenaan | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| Kapasiti nominal | 1.5 kVA | 3 kVA | 4 kVA |
| Arus masukan | 3.4 A | 5 A | 5.8 A |
| Arus keluaran | 2.1 A | 3.8 A | 5.1 A |
| Voltan masukan AC | AC 3 PH 380 V (-15%) hingga 440 V (+10%) | ||
| Maks. Voltan masukan DC | 900 VDC | ||
| Julat Voc yang disyorkan | 550 hingga 750 VDC | ||
| Julat MPPT yang disyorkan | 450 hingga 600 VDC | ||
| Mulakan julat voltan | 300 hingga 900 VDC, parameter boleh laras | ||
| Voltan keluaran terkadar | 3 PH 380 V AC | ||
| Tahap bunyi bising | 50 dBA maks. |
| Model | Modul 37±1 V, 250 W±5 Wp | Modul 45±1 V, 300 W±5 Wp | ||
| Modul setiap rentetan | rentetan | Modul setiap rentetan | rentetan | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| item | Spesifikasi |
| Kekerapan dinilai | 50/60 Hz |
| Julat frekuensi input | ±5% (47.5 hingga 63 Hz) |
| Voltan keluaran | 0 kepada voltan masukan |
| Kekerapan keluaran | 0.1 hingga 500 Hz |
| Kekerapan maksimum | 0 hingga 500 Hz (kawalan SVC dan V/F) |
| Kekerapan pembawa | 0.8 kHz hingga 8 kHz, dilaraskan secara automatik untuk memuatkan (sehingga 16 kHz disokong) |
| Resolusi kekerapan | Tetapan digital 0.01 Hz; tetapan analog 0.025% daripada kekerapan maksimum |
| Mod kawalan | Kawalan vektor tanpa sensor (SVC); Kawalan V/F |
| Memulakan tork | 0.5 Hz / 150% (SVC) |
| Julat kelajuan | 1:100 (SVC) |
| Ketepatan kestabilan kelajuan | ±0.5% (SVC) |
| Kapasiti beban berlebihan | 150% undian semasa selama 60 saat; 170% selama 12 saat; 190% selama 1.5 saat |
| Peningkatan tork | Rangsangan tork automatik; peningkatan manual 0.1% hingga 30.0% |
| Keluk V/F | Lengkung linear, berbilang titik dan segi empat sama (1.2 / 1.4 / 1.6 / 1.8 / 2.0 kuasa) |
| Pemisahan V/F | Pemisahan penuh, pemisahan separuh |
| Pecutan / nyahpecutan | Lengkung Linear atau S, 0.0 hingga 6500.0 s |
| Brek DC | Mulakan frekuensi 0.00 Hz kepada frekuensi maksimum; masa 0.0 hingga 36.0 s; semasa 0.0% hingga 100.0% |
| kawalan JOG | Kekerapan JOG 0.00 Hz ke frekuensi maksimum (lalai 5 Hz); accel/decel 0.0 hingga 6500.0 s |
| PID terbina dalam | Ya, untuk tekanan, aliran atau suhu gelung tertutup tanpa pengawal luaran |
| AVR | Voltan keluaran dipegang stabil apabila voltan grid turun naik |

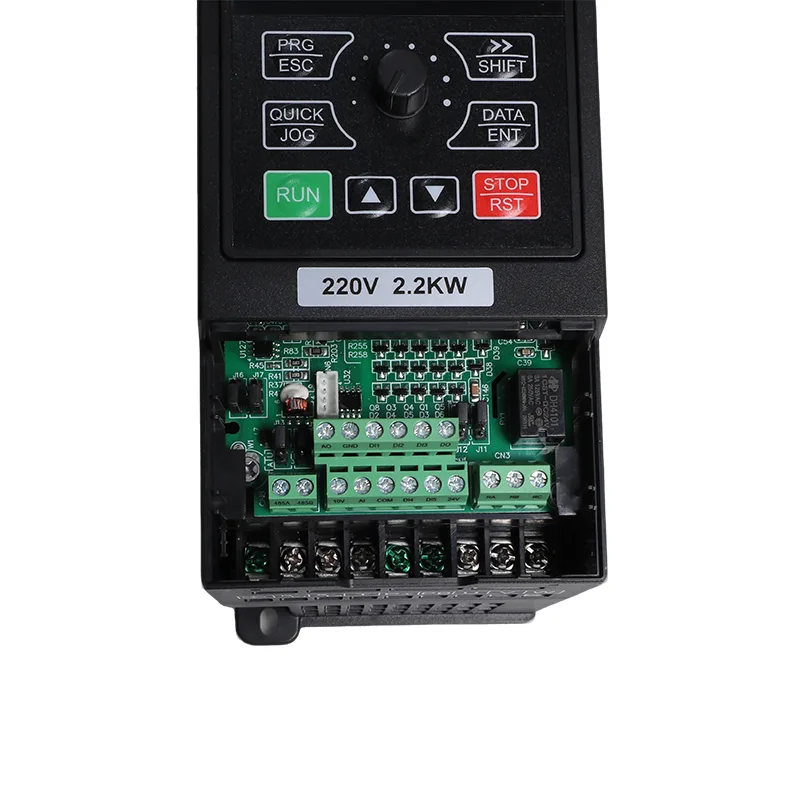

| Terminal input | 5 input digital, DI5 menyokong nadi berkelajuan tinggi sehingga 50 kHz; 1 input analog 0-10 V atau 0-20 mA; 1 input potensiometer pad kekunci |
| Terminal keluaran | 1 output nadi berkelajuan tinggi sehingga 50 kHz; 1 keluaran geganti; 1 output analog 0-20 mA atau 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| Perlindungan | Pengesanan litar pintas motor semasa dihidupkan, kehilangan fasa keluaran, lebihan arus, lebihan voltan, bawah voltan, lebihan suhu, lebihan beban, terkurang beban, cahaya lemah |
| Suhu operasi | -10°C hingga 50°C; menurunkan 1% setiap 1°C melebihi 40°C |
| Suhu penyimpanan | -20°C hingga 60°C |
| Kelembapan | Di bawah 95% RH, tiada pemeluwapan |
| Ketinggian | Di bawah 1000 m; menurunkan 1% setiap 100 m dari 1000 hingga 3000 m |
| Getaran | Di bawah 5.9 m/s² (0.6 g) |
| Kepungan | IP20, pelekap dinding atau kabinet, pemasangan menegak |
| Sistem pengedaran | TN, TT |
| EMC / keselamatan | IEC 61800-3 (C3); IEC 61800-5-1 |
Julat kuasa ini bertujuan untuk pam tiga fasa yang lebih kecil dan peralatan dipacu motor di mana kelajuan boleh laras, operasi suria atau kedua-duanya berguna.
Untuk sistem pam, pecutan dan nyahpecutan boleh laras boleh membantu menguruskan kadar aliran terbentuk dan jatuh. Tetapan tanjakan yang betul bergantung pada pam, kerja paip dan keadaan hidraulik; mereka harus dipilih semasa pentauliahan dan bukannya diandaikan daripada kuasa motor sahaja.
Konfigurasi tatasusunan yang disyorkan menggunakan 18 modul pada 250 W atau 15 modul pada 300 W dalam satu rentetan. Penyongsang menyokong sehingga 900 VDC, dengan julat Voc yang disyorkan 550–750 VDC dan julat MPPT 450–600 VDC. Semak voltan litar terbuka sebenar modul di bawah keadaan suhu tapak sebelum mengesahkan rentetan.
Tetapkan P8-00 kepada 1 untuk mod pam solar atau 0 untuk mod tujuan umum. Platform yang sama menggabungkan pengepaman solar berasaskan MPPT dengan kawalan motor SVC/V/F, PID terbina dalam dan Modbus RTU, membolehkan ia menyediakan aplikasi pam atau mesin ringan yang sesuai.
P8-10 hingga P8-14 mengkonfigurasi hentian cahaya lemah dan mulakan semula tingkah laku. Perlindungan terkurang beban dan input aras air juga boleh menyokong perlindungan pam apabila berwayar dan dikonfigurasikan dengan betul untuk pemasangan.
Casis 171 × 86 × 138 mm mempunyai berat kira-kira 1 kg. PID terbina dalam, lima input digital, I/O analog dan RS485 Modbus RTU menyediakan pilihan kawalan dan penyepaduan tempatan tanpa memerlukan pengawal PID berasingan untuk aplikasi gelung tertutup yang disokong.
18 modul 250 W (jenis 37 V) dalam satu rentetan, atau 15 modul 300 W (jenis 45 V). Kedua-duanya mendaratkan tatasusunan dalam julat litar terbuka 550 hingga 750 VDC yang disyorkan. Jangan melebihi 900 VDC, yang merupakan nilai maksimum.
Ya, itu adalah persediaan luar grid biasa. Dawai tatasusunan ke terminal DC dan pam ke U, V dan W, tetapkan P8-15 kepada 1 untuk bekalan suria, dan pemacu berjalan apabila tatasusunan menghantar voltan yang mencukupi.
tidak juga. Kawalan ialah vektor tanpa sensor atau V/F, kedua-duanya tanpa maklum balas. MPPT, perlindungan larian kering, perlindungan terkurang beban dan PID pilihan untuk tekanan malar sudah ada dalam pemacu.
P8-09 menetapkan had bawah frekuensi operasi, 10.00 Hz secara lalai. Bersama-sama dengan ambang cahaya lemah dalam P8-10, itulah yang menghalang pemacu daripada memutar pam terlalu perlahan untuk menggerakkan air.
Lebih RS485 dengan Modbus RTU, ya. Kekerapan operasi, voltan bas, arus keluaran, kuasa keluaran, status DI dan DO dan mod bekalan semasa semuanya boleh dibaca daripada kumpulan pemantauan U0, dengan mod bekalan pada U0-49 menunjukkan grid atau suria.
ya. Sebahagian besar saiz ini dihantar dalam mod tujuan umum, pemacu kipas rumah hijau, pam bengkel, peredaran penyejuk dan pemampat kecil pada bekalan 380 V tanpa tatasusunan di mana-mana di tapak. Perkakasan yang sama, parameter yang sama, mod yang berbeza. Beritahu kami yang mana satu yang anda mahu apabila anda memesan. Unit yang dibeli dalam mod pam solar ditukar dengan menetapkan P8-00 kepada 0.
Beritahu kami campuran model dan kuantiti dan kami sebutkan tarikh penghantaran secara bertulis dengan harga. Penarafan standard dan unit berjenama OEM tidak dihantar pada jadual yang sama, kerana pencetakan sarung dan label dibuat pada karya seni anda, jadi adalah berbaloi untuk membuat keputusan sebelum anda memesan.
