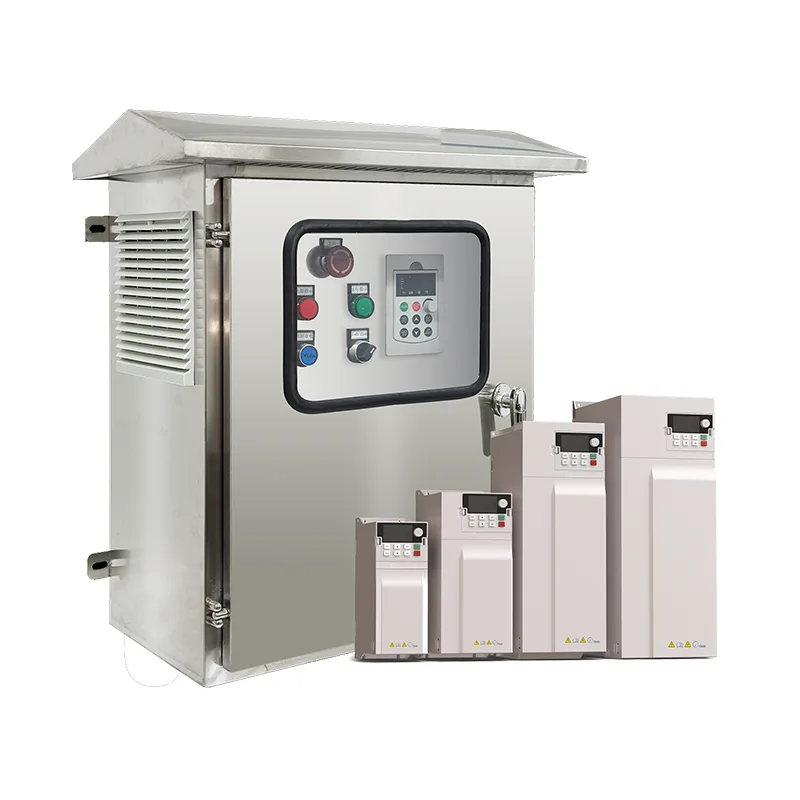

Kabinet Agihan Kotak Combiner PV

Tersedia dalam konfigurasi daripada input 2 rentetan hingga 24 rentetan, Kabinet Pengedaran Kotak Penggabung PV ini yang ditawarkan oleh pengeluar terkemuka China Csivei, mengagregatkan rentetan PV selari ke bas DC biasa, dengan setiap saluran input dilindungi oleh pemegang fius DC khusus dan pautan fius yang dinilai untuk arus litar pintas rentetan. Suis pemutus sambungan DC utama atau pemutus litar kotak acuan menyediakan pengasingan satu titik bagi keseluruhan tatasusunan, manakala peranti pelindung lonjakan (Jenis 1+2 atau Jenis 2) pada kedua-dua bar bas positif dan negatif melindungi daripada transien voltan lampau akibat kilat. Penarafan bar bas DC menjangkau dari 100A hingga 800A dan ke atas, dengan voltan sistem sehingga 1000VDC atau 1500VDC bergantung pada spesifikasi. Penutup kabinet, dibina daripada keluli tergalvani atau keluli tahan karat dengan salutan serbuk kalis cuaca, tersedia dalam penarafan IP65 atau IP66 untuk pendedahan langsung di luar. Modul pemantauan pintar pilihan mengukur arus setiap rentetan, voltan bas dan status pemutus, menghantar data melalui RS485 Modbus RTU ke sistem SCADA atau platform komunikasi penyongsang — membolehkan penyetempatan kerosakan pantas merentas medan PV berskala besar. Pematuhan penuh dengan IEC 61439-1, IEC 61643-11, dan piawaian serantau yang berkaitan dikekalkan.

Aplikasi Produk

Di mana berbilang rentetan PV bercantum sebelum penyongsang, Kotak Penggabung PV / Kabinet Pengedaran menyediakan pengagregatan DC yang tersusun dan dilindungi — memudahkan kabel, meningkatkan keselamatan dan membolehkan pengurusan kerosakan yang cekap.

Sistem Pam Air Suria

Dalam pemasangan pam solar pertanian dan perbandaran, tatasusunan PV selalunya menjangkau medan yang luas dengan berpuluh-puluh rentetan selari. Kabinet penggabung yang terletak di tengah mengumpul semua input rentetan berhampiran tatasusunan, mengeluarkan suapan DC terurus tunggal ke penyongsang pengepam. Ini meminimumkan larian kabel DC yang panjang dan mahal dan mengurangkan kehilangan kejatuhan voltan. Pemutus sambungan DC bersepadu menyediakan pengasingan yang selamat semasa penyelenggaraan pam atau penyongsang, manakala peleburan setiap rentetan memastikan kerosakan rentetan tunggal tidak berlatarkan.

Ladang Solar Berskala Utiliti

Pemasangan PV lekap tanah yang besar memerlukan pengumpulan DC berstruktur dan dilindungi merentas berbilang zon penyongsang. Kabinet penggabung diletakkan pada titik strategik dalam medan tatasusunan menyatukan kumpulan rentetan, menyalurkan voltan lebih tinggi, arus rendah DC ke penyongsang pusat atau stesen pengubah. Versi pemantauan pintar membolehkan pasukan operasi mengesan rentetan berprestasi rendah dari jauh, secara mendadak mengurangkan masa penyelesaian masalah merentasi ratusan hektar.

PV Atas Bumbung Komersial & Perindustrian

Bumbung kilang, gudang dan bangunan pejabat dengan pelbagai orientasi rentetan PV mendapat manfaat daripada kabinet penggabung yang terletak bersebelahan dengan tatasusunan. Rentetan dikumpulkan mengikut zon bumbung, orientasi atau profil teduhan, kemudian digabungkan menjadi satu output DC yang disalurkan melalui dulang kabel ke bilik penyongsang. Kepungan kalis cuaca Kabinet Pengagihan Kotak Combiner PV tahan pendedahan atas bumbung, dan pengasing utama menyediakan titik penutupan yang mudah untuk perkhidmatan bomba atau krew penyelenggaraan.

Sistem Hibrid Solar-Diesel

Tapak luar grid yang jauh — seperti menara telekomunikasi, kem perlombongan dan komuniti pulau — selalunya menggabungkan PV dengan penjana diesel. Kabinet penggabung menyatukan rentetan tatasusunan solar sebelum dimasukkan ke dalam pengawal cas hibrid atau penyongsang. Perlindungan setiap rentetan adalah penting dalam aplikasi ini di mana akses tapak jarang berlaku dan pengasingan kesalahan mestilah automatik dan selamat.

Sistem Penyimpanan Tenaga Bateri (BESS) DC Koleksi

Dalam pemasangan storan berganding DC, kabinet penggabung mengagregatkan rentetan PV sebelum ia bersambung ke bas DC kongsi yang menyediakan penyongsang dan pengecas bateri. Input bercantum kabinet dan pemutus utama menyediakan perlindungan arus lebih yang diperlukan dan pengasingan untuk penyepaduan sistem bateri yang selamat.

Ciri-ciri Produk

Kabinet Pengedaran Kotak Penggabung PV direka bentuk sebagai titik pengagregatan DC yang diuji kilang yang lengkap — menggabungkan perlindungan rentetan, penindasan lonjakan dan risikan pilihan ke dalam satu kepungan.

1. Penyatuan dan Perlindungan Tahap Rentetan

Setiap saluran input rentetan PV ditamatkan pada pemegang fius khusus yang dinilai untuk operasi DC sehingga 1000VDC atau 1500VDC, bergantung pada spesifikasi sistem. Pautan fius bersaiz setiap rentetan arus litar pintas (biasanya 1.56 × Isc setiap keperluan IEC) dan ditempatkan dalam pembawa kalis jari yang selamat sentuh. Semua input rentetan diasingkan secara individu oleh pemutus fius khusus, membenarkan satu rentetan diputuskan dengan selamat untuk ujian atau penyelenggaraan sementara baki tatasusunan meneruskan operasi. Kapasiti bar bas DC gabungan dikira dengan penyusutan yang sesuai untuk operasi beban penuh berterusan dalam suhu ambien yang tinggi.

2. Lonjakan dan Perlindungan Voltan Lebih

Peranti pelindung lonjakan Jenis 1+2 atau Jenis 2 dipasang antara positif-ke-bumi dan negatif-ke-bumi pada bas DC utama, diuji kepada IEC 61643-11 dan EN 61643-31. Di kawasan berisiko kilat tinggi, Jenis 1+2 SPD dengan 12.5kA atau penarafan arus impuls yang lebih tinggi ditentukan, memberikan kedua-dua ikatan sama potensi dan perlindungan voltan lampau sementara. Petunjuk status SPD — biasanya bendera mekanikal hijau/merah — memberikan pengesahan visual kesediaan operasi, dengan kenalan isyarat jauh pilihan untuk pemantauan penyeliaan.

3. Putuskan sambungan dan Pengasingan

Suis pemutus DC utama atau pemutus litar kes acuan yang dinilai untuk arus bar bas penuh dan voltan sistem berfungsi sebagai peranti pengasingan tatasusunan titik tunggal. Suis ini boleh dikendalikan secara luaran melalui pemegang yang dipasang di pintu, membolehkan kunci keluar/teg keluar selamat tanpa membuka kabinet. Dalam kabinet yang lebih besar, pelongsor arka dan reka bentuk letupan magnet memastikan gangguan selamat arus kerosakan DC, yang lebih mencabar untuk dipadamkan daripada arka AC.

4. Kepungan Kabinet dan Pengurusan Terma

Kepungan dibuat daripada kepingan keluli tergalvani 1.5mm hingga 2.0mm atau keluli tahan karat gred 304/316 untuk persekitaran pantai dan menghakis. Kemasan lapisan serbuk kalis cuaca dan tahan UV digunakan selepas fabrikasi, dengan semua jahitan dikimpal atau digas secara berterusan. Penarafan perlindungan IP65 atau IP66 adalah standard, dengan IP65 sesuai untuk kebanyakan aplikasi luar dan IP66 ditentukan untuk pembersihan tekanan tinggi atau persekitaran habuk yang melampau. Pintu Kabinet Pengagihan Kotak Penggabung PV dipasang dengan gasket mampatan perimeter penuh dan engsel keluli tahan karat. Pengudaraan pasif disediakan oleh longkang pernafasan yang ditapis yang menyamakan tekanan sambil menghalang kelembapan dan kemasukan serangga. Kenaikan suhu dalaman diuruskan melalui kawasan keratan rentas busbar yang luas dan reka bentuk ketumpatan arus konservatif, mengelakkan titik panas yang boleh merendahkan prestasi fius.

5. Pendawaian, Terminal dan Kemasukan Kabel

Kabel input rentetan masuk melalui kelenjar kabel bertaraf IP atau plat kelenjar pada bahagian bawah atau sisi kabinet, dengan saiz kelenjar ditentukan untuk sepadan dengan diameter kabel tatasusunan. Terminal dalaman adalah jenis pengapit skru atau bolt, sesuai untuk konduktor tembaga atau aluminium. Bar bas ialah kuprum bersalut timah, berdimensi untuk pengagihan arus seragam merentasi semua saluran input. Saluran pengurusan kabel dan titik pengikat di dalam kabinet memastikan susun atur yang kemas dan boleh diservis.

6. Modul Pemantauan Pintar (Pilihan)

Papan pemantauan pilihan mengukur arus rentetan individu melalui penderia kesan Hall, voltan bas, status pemutus dan kesihatan SPD. Data dihantar melalui RS485 Modbus RTU kepada pencatat data tempatan, penyongsang atau platform SCADA jauh. Penggera ketidakseimbangan arus rentetan membolehkan pasukan operasi menentukan rentetan yang kurang berprestasi atau rosak dari bilik kawalan, menghapuskan keperluan untuk tinjauan meter pengapit manual merentas tatasusunan yang besar. Modul ini dikuasakan sendiri daripada bas DC, tidak memerlukan bekalan tambahan yang berasingan.

7. Pematuhan Standard

Kabinet direka bentuk dan diuji kepada IEC 61439-1 (pemasangan suis voltan rendah dan peralatan kawalan) dan IEC 61643-11 (peranti pelindung lonjakan). Pensijilan serantau termasuk CE dan TUV tersedia bergantung pada pasaran sasaran.

Soalan Lazim

S1: Berapa banyak rentetan PV boleh digabungkan dalam satu Kabinet Agihan Kotak Penggabung PV?

Konfigurasi standard berjulat dari 2 hingga 24 input rentetan. Kiraan input tersuai tersedia atas permintaan. Bilangan input, digabungkan dengan penarafan fius rentetan, menentukan jumlah arus bar bas — jurutera kami akan membantu anda memilih saiz kabinet yang betul berdasarkan reka bentuk tatasusunan anda.

S2: Apakah perbezaan antara kotak penggabung dan kabinet pengedaran?

Istilah ini sering digunakan secara bergantian, tetapi produk kami menyediakan kedua-dua fungsi dalam satu kepungan. Sebagai penggabung, ia mengagregatkan berbilang input rentetan ke satu output DC. Sebagai kabinet pengedaran, ia juga boleh membahagikan kuasa DC kepada berbilang beban atau menyertakan fungsi tambahan seperti suis DC untuk berbilang input penyongsang. Kabinet boleh dikonfigurasikan untuk memadankan topologi sistem khusus anda.

S3: Apakah penarafan voltan yang saya perlukan — 1000VDC atau 1500VDC?

Ini bergantung pada voltan sistem maksimum tatasusunan PV anda. Kebanyakan sistem kediaman dan komersial sehingga lebih kurang 100kW menggunakan 1000VDC. Sistem skala utiliti semakin menggunakan 1500VDC untuk mengurangkan kehilangan kabel dan kuantiti penggabung. Kabinet kami tersedia dalam kedua-dua kelas voltan, dengan komponen yang dinilai dengan sewajarnya. Jangan sekali-kali nyatakan kabinet 1000V untuk tatasusunan 1500V — sahkan voltan masukan maksimum penyongsang anda dahulu.

S4: Bolehkah kabinet dipasang di luar rumah dengan pendedahan langsung kepada hujan dan matahari?

ya. Penutup IP65 standard direka untuk pemasangan luaran kekal, dengan gasket pintu tertutup, salutan tahan UV dan longkang yang ditapis. Untuk lokasi yang sangat terdedah, IP66 tersedia. Aksesori kanopi pelindung matahari disyorkan dalam iklim tropika dan padang pasir untuk mengurangkan pemanasan suria terus dan memanjangkan hayat komponen.

S5: Adakah saya memerlukan perlindungan lonjakan dalam setiap kabinet penggabung?

Kami amat mengesyorkannya. Tatasusunan PV meliputi kawasan permukaan yang besar dan sememangnya mudah terdedah kepada voltan lampau teraruh daripada sambaran petir berdekatan. Satu peristiwa lonjakan boleh merosakkan berbilang rentetan dan peringkat input DC penyongsang. Kabinet kami termasuk SPD Jenis 1+2 atau Jenis 2 sebagai standard, dan kami mengesyorkan memasang SPD pada kedua-dua tahap penggabung dan input DC penyongsang untuk perlindungan berlapis.

S6: Apakah pilihan pemantauan pintar dan adakah saya memerlukannya?

Modul pemantauan mengukur arus setiap rentetan dan menyampaikan data prestasi peringkat rentetan kepada SCADA atau platform pemantauan anda. Untuk sistem kecil dengan akses tatasusunan mudah, semakan manual mungkin memadai. Untuk tapak atau pemasangan berskala utiliti yang lokasi kerosakan pantas adalah kritikal, pemantauan pintar mengurangkan masa penyelesaian masalah dari jam ke minit dengan membenderakan rentetan berprestasi rendah yang tepat.

S7: Apakah penyelenggaraan yang diperlukan pada kabinet penggabung?

Mengapa Memilih Kabinet Pengedaran Kotak Penggabung PV?

Kabinet penggabung tunggal telah ditentukan untuk setiap tapak, diletakkan di hujung tatasusunan yang paling hampir dengan penyongsang. Semua kabel rentetan telah dijalankan dalam jarak dekat dari hujung tatasusunan ke dalam kabinet, di mana ia ditamatkan pada input bercantum individu. Output DC utama kabinet — sepasang kabel tunggal yang dilindungi — mengalir dari penggabung ke penyongsang, secara mendadak mengurangkan jumlah penggunaan tembaga dan memudahkan parit.

Gabungan setiap rentetan kabinet adalah penting untuk tatasusunan selari yang besar. Sekiranya berlaku kerosakan rentetan — seperti diod pintasan terpendek atau modul yang rosak — fius yang terjejas akan padam, mengasingkan rentetan itu sementara tatasusunan yang tinggal terus beroperasi tanpa terjejas. Tanpa penggabungan per-rentetan, satu kesalahan boleh berpotensi menyuap balik ke dalam rentetan yang rosak daripada semua rentetan selari yang lain, mewujudkan risiko kebakaran.

Perlindungan kilat adalah ciri yang menentukan. Peranti pelindung lonjakan jenis 1+2 yang dipasang di setiap kabinet menyediakan barisan pertahanan pertama terhadap lonjakan teraruh, melindungi kedua-dua pendawaian tatasusunan dan peringkat kuasa penyongsang yang mahal di hiliran. Suis pemutus DC utama membenarkan juruteknik tempatan mengasingkan keseluruhan tatasusunan dengan selamat semasa penyelenggaraan penyongsang atau penggantian pam, dengan kemudahan kunci keluar untuk mengelakkan tenaga semula secara tidak sengaja.

Untuk sepuluh tapak terbesar, modul pemantauan pintar pilihan telah disertakan, mengukur arus setiap rentetan dan menghantar data kembali ke sistem SCADA pusat melalui pautan GPRS penyongsang.
